YS12 YS12F YAMAHA SMD Montaj Hattı 3 Fazlı 380v Multi Vision

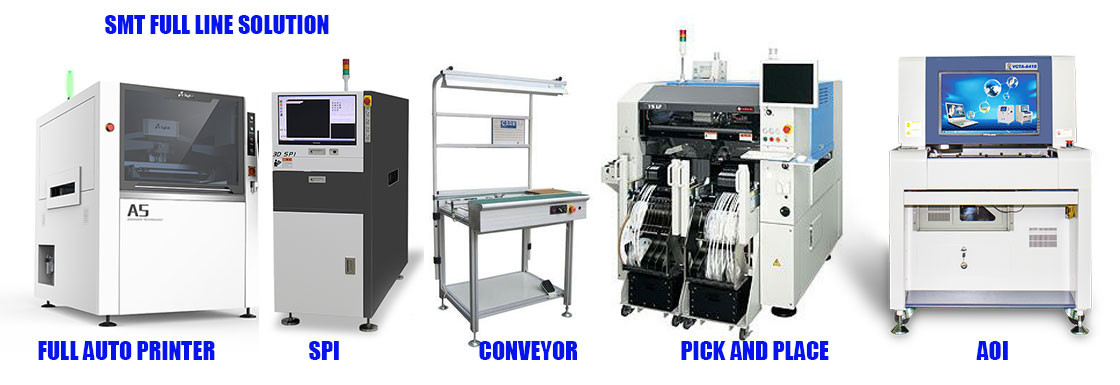

YAMAHA YS12/YS12F SMT Montaj hattı
Ekipman adı: Yamaha YS12, Yamaha YS12F yerleştirme makinesi, kullanılmış Yamaha YS12P yerleştirme makinesi
Ekipman tanıtımı:
Yamaha YS12 serisi montaj cihazları üç modele ayrılmıştır: Yamaha YS12, Yamaha YS12F, Yamaha YS12P, Yamaha YS12 yeni 10 bağlantılı montaj kafası + yeni tanıma sistemi ile donatılmıştır;Yamaha YS12F, 5 montaj başlığı + çoklu görüş kamerası + Yan ışık ile donatılmıştır;Yamaha YS12P, 5 montaj kafası + yan görsel tanıma sistemi ile donatılmıştır.
Firmamız Avrupa, Amerika, Japonya gibi denizaşırı ülkelerden uzun süredir ikinci el Yamaha YS12 yerleştirme makinelerini ithal etmektedir. Makinenin kullanım süresi kısa, bakımı iyi ve üretim durumu iyidir.Açık fiyat avantajları ile yurtdışı model rezervasyonları sağlar.Şirket, yerleştirme makineleri, eklenti makineleri ve SMT'lerde uzmanlaşmıştır.Çevresel ekipman ve aksesuarların geri dönüşümü, alım satımı, leasing, aracılık ağır ücretlendirme, bizi aramaya hoş geldiniz!
Yamaha YS12 parametreleri
YAMAHA Mounter-YS12
1) Küçük yüksek hızlı modül yerleştirme makinesi;
2) 0.1 saniye/CHIP ultra yüksek hızlı yerleştirme (en iyi koşul saatte 36000 puandır);
3) IPC9850 durumunda, yama hızı 24000CPH'ye kadardır;
4) Tüm yerleştirme doğruluğunun ±50 mikrona kadar ve tüm süreç tekrarlanabilirliğinin ±30 mikrona kadar olduğundan emin olun;
5) Montaj aralığı 01005 mikro bileşenlerden 32mm bileşenlere kadardır;
6) Yeni bir tür tanımlama sistemi kullanın;
Yamaha YS12F parametreleri
YAMAHA Montaj Cihazı-YS12F
1) Çok yönlü yüksek hassasiyetli yerleştirme makinesi;
2) 0.18 saniye/CHIP ultra yüksek hızlı yerleştirme (en iyi koşul 20000 puan/saattir);
3) IPC9850 durumunda, yama hızı 13000CPH kadar yüksektir;
4) Tüm yerleştirme doğruluğunun ±50 mikrona kadar ve tüm süreç tekrarlanabilirliğinin ±30 mikrona kadar olduğundan emin olun;
5) Montaj aralığı 01005 mikro bileşenlerden 45mm bileşenlere kadardır;
6) Yüksek çözünürlüklü çok görüşlü dijital kameralar kullanın;
Yamaha YS12P parametreleri
YAMAHA Montaj Cihazı-YS12P
1) Küçük ekonomik modül yerleştirme makinesi;
2) 0.18 saniye/CHIP ultra yüksek hızlı yerleştirme (en iyi koşul 24000 puan/saattir);
3) IPC9850 durumunda, yama hızı 18000CPH kadar yüksektir;
4) Tüm yerleştirme doğruluğunun ±50 mikrona kadar ve tüm süreç tekrarlanabilirliğinin ±30 mikrona kadar olduğundan emin olun;
5) Montaj aralığı 01005 mikro bileşenlerden 32mm bileşenlere kadardır;
6) Yan görsel tanıma sistemini kullanın;
YS12 serisi SS elektrikli besleyiciyi destekler
İnce, hafif ve kompakt SS elektrikli besleyici
Servo motor ile yüksek hızlı konumlandırma kontrol fonksiyonunu gerçekleştirin
Kurulumu ve sökülmesi kolay bir monoray tasarımı benimseyin
Gerçek zekayı gerçekleştirmek için yerleşik mikro bilgisayar
Yüksek hızlı SMT Stencil Yazıcılar:
GD450+ TAM otomatik yazıcı, şablon yazıcı, lehim pastası yazıcı
| Otomatik vizyon baskı makinesinin PCB parametreleri | |
| *Büyük tahta boyutu (X x Y) | 450mm x 320mm |
| *Küçük tahta boyutu (X x Y) | 50 mm x 50 mm |
| PCB kalınlığı | 0,4 mm~6 mm |
| çarpıtma | Maks.PCB diyagonal 1% |
| * Büyük tahta ağırlığı | 6Kg |
| Tahta kenar boşluğu | 3 mm'ye kadar şekillendirilmiş |
| * Büyük alt boşluk | 16mm |
| İletim hızı | 1500 mm/sn (Maks) |
| Yerden iletim yüksekliği | 900±40mm |
| Konveyör hattı yönü | Sol-sağ, sağ-sol, sol-sol, sağ-sağ |
| transfer yöntemi | Tek bölümlü taşıma rayı (seçenek: üç bölümlü ray) |
| PCB sıkıştırma yöntemi | Üst paralel dört taraflı sıra presleme tahtası mekanizması düzleştirilir, yazılım elastik yan basıncı, alt çok noktalı kısmi vakumu veya tüm emme boşluğu vakumunu ayarlayabilir, kenar kilitleme substratı sıkılır (isteğe bağlı) |
| Kurul destek yöntemi | Manyetik yüksük, kontur bloğu, özel iş parçası fikstürü, Grid-Lok (isteğe bağlı) |
| Otomatik görüş yazıcısının yazdırma parametreleri | |
| Baskı kafası | İki bağımsız doğrudan bağlantılı motor sürücüsü, pnömatik-elektrikli tahrik kafası (isteğe bağlı), kapalı devre baskı kafası (isteğe bağlı) |
| Şablon çerçeve boyutu | 420 mm x 500 mm~737 mm x 737 mm |
| *Geniş baskı alanı (X x Y) | 450mm x 320mm |
| kazıyıcı tipi | Çelik silecek/kauçuk silecek (baskı işlemi eşleştirme seçimine göre 45°/55°/60° açı) |
| sıyırıcı uzunluğu | 220mm~500mm |
| sıyırıcı yüksekliği | 65±1mm |
| Bıçak kalınlığı | 0,25 mm Elmas benzeri karbon kaplama |
| Yazdırma modu | Tek veya çift silecek baskı |
| kalıptan çıkarma uzunluğu | 0,02 mm ila 12 mm |
| Baskı hızı | 6 mm/sn ila 200 mm/sn |
| baskı basıncı | 0,5kg ila 10Kg |
| Seyahat planını yazdırma | ±200 mm (merkezden) |
| Otomatik görüntülü yazıcının görüntü parametreleri | |
| Görüntü Görüş Alanı (FOV) | 6,4 mm x 4,8 mm |
| Platform ayar aralığı | X, Y: ±7.0mm, θ: ±2.0°. |
| Referans noktası türü | Standart şekil referans noktası (SMEMA standardına bakın), arazi/açıklık |
| kamera sistemi | Ayrı kamera, yukarı/aşağı ayrı görüntüleme görüş sistemi, geometrik eşleştirme konumlandırma |
| Otomatik vizyon baskı makinesinin performans parametreleri | |
| Görüntü kalibrasyonu tekrarlama doğruluğu | ±12.5 mikron (±0.0005") @6 σ, Cp 2.0'dan büyük veya ona eşit |
| Yazdırma tekrarlanabilirliği | ±25 mikron (±0,001") @6 σ, Cp 2.0'dan büyük veya ona eşit |
| dolaşım süresi | 7.5 saniyeden az |
| Zamanı değiştir | 5 dakikadan az |
| Hetian Goode Baskı Makinesi Ekipmanları | |
| Güç gereksinimi | AC220V±%10, 50/60HZ, 15A |
| Basınçlı hava gereksinimleri | 4~6Kg/cm2, 10.0 çaplı tüp |
| işletim sistemi | Windows XP |
| fiziksel boyut | 1150 mm x 1440 mm x 1480 mm |
| Makina ağırlığı | 1000Kg |
| Sıcaklık ve nem kontrol modülü (opsiyon) | |
| Ortam sıcaklığı | 23±3℃ |
| Bağıl nem | %45~70BN4 |
Yüksek Kaliteli Çin Markası CNSMT Reflow fırın- TSM800
| modeli | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Makine özellikleri | ||||||
| Boyut: L * W * H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| Ağırlık (kg) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Sıcaklık bölgesi | Üst 8.Alt 8/ uzunluk3070 | Üst 10.Alt 10/ uzunluk3890 | Üst 12.Alt 12/ uzunluk 4650 | Üst 8.Alt 8/ uzunluk 3070 | Üst 10. Alt 10/ uzunluk 3890 | Üst 12.Alt 12/ uzunluk4650 |
| Soğuk bölge sayısı | tbp2.alt 0/ | Üst3.AltO/ | Üst4.AltO/ | Üst2.AltO/ | İlk 3.Alt./ | Üst4.BottomO/ Üst4.Bottom4 |
| ÜST2.alt 2 | İlk 3.dipler | Üst4. Alt4 | ilk2.alt 2 | 1bp3.dipler | ||
| Isıtma bölgesi doğrultucu plaka yapısı | Kalın alüminyum levha | |||||
| Soğutma yöntemi | Sera hava soğutma / soğuk su soğutma | |||||
| Kontrol sistemi | ||||||
| Güç gereksinimi | 30 380V 50Hz | |||||
| Toplam güç | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW / 67KW | 80KW/83KW | 93KW/97KW |
| Başlangıç, normal çalışma gücü | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12,5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13,5KW | 42KW 15KW | |
| ısıtma süresi | Yaklaşık 25Dk | |||||
| Sıcaklık doğruluğu | ±1°C | |||||
| Sıcaklık kontrol yöntemi | PID kapalı çevrim kontrolü + SSR sürücüsü | |||||
| PCBYanal sıcaklık farkı | ±1.5 °C | |||||
| Proses parametresi depolama | Çeşitli işlem parametre ayarlarını kaydetmek için çeşitli işlemleri ve alarm kayıtlarını + manuel çalıştırmayı otomatik olarak kaydedin | |||||
| anormal alarm | Standart sıcaklık sapması, hız sapması ve klima arızası, şebeke kesintisi sesli ve ışıklı alarmı | |||||
| Kapalı alarm | Standart harici alarm fonksiyonu | |||||
| Ulaşım sistemi | ||||||
| Ray yapısı | Genel olarak iki aşamalı | |||||
| zincir yapısı | Nervürlü ve pimli nikel kaplı manganlı çelik zincirli 35B tek toka | |||||
| Maksimum plaka genişliği | 400mm (Opsiyonel 610mm) | 2-280mm (Opsiyonel 2-300mm) | ||||
| Ray genişliği ayar aralığı | 50-400mm (Opsiyonel 50-610mm) | 50-280mm (Opsiyonel 50-300mm) | ||||
| Ulaşım yönü | L'den R'ye Opsiyonel R'den L'ye) | |||||
| Ray sabit formu | Ön sabit, isteğe bağlı arka sabit | 1 numaralı ray ve 4 numaralı ray sabit, isteğe bağlı diğer iki ray sabitlenebilir. | ||||
| ulaşım hızı | 400 〜2000mm/dak | |||||
| Taşıma plakası yüksekliği | 900±15mm | |||||
| Otomatik yağlama sistemi | Standart yağlayıcı otomatik doldurma ve manuel doldurma işlevi | |||||
| azot sistemi | ||||||
| azot tüketimi | 20-25m3/saat@300-1000ppm | 25-30m3/sa@300-10OOppm | ||||
