AC 200V YSM20W YAMAHA SMD Montaj Hattı 95000CPH Enerji Tasarrufu

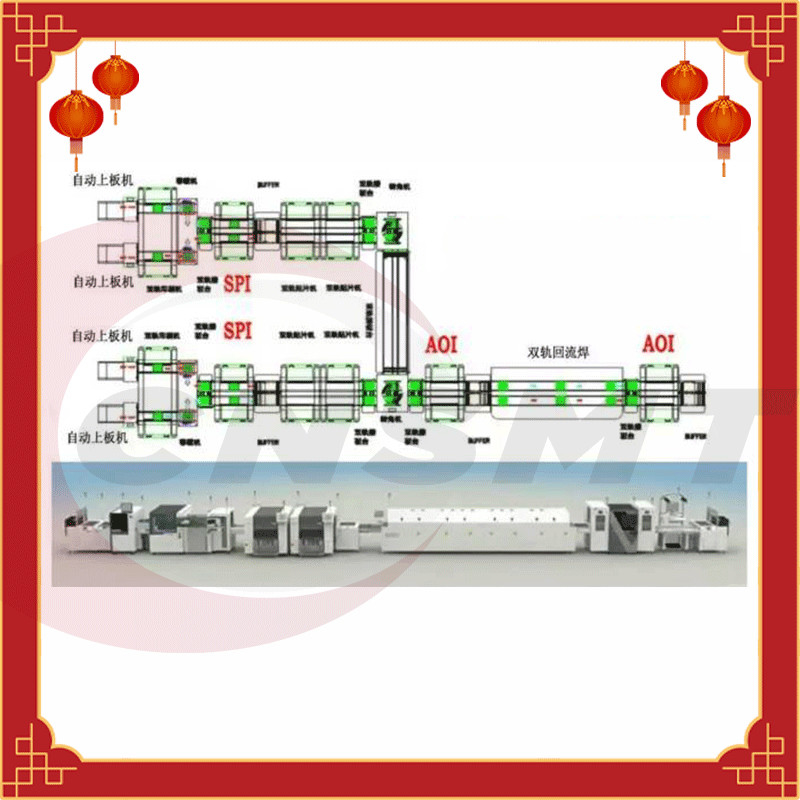

YAMAHA YSM20R SMT Montaj hattı
1. SMT fabrika düzeninin bazı ayrıntılı gereksinimleri
Üretim hattının genel yönelimi belirlendikten sonra, SMT üretim hattı ekipmanının üretimi için bazı ayrıntılı gereksinimlerin dikkate alınması gerekir ve ardından SMT üretim hattının kesin yönelimi ve diğer yardımcı ekipmanların yönelimi belirlenebilir.
Öncelikle SMT üretim hattının ihtiyaç duyduğu yardımcı şeyler ve her alan için oryantasyon gereksinimleri:
a.Yangın söndürücülerin yerleştirme alanı: Yangın söndürücüler direklerin etrafına ve SMT atölyesinin çevresine yerleştirilmeli ve yangından korunma yönetmelikleri gerekliliklerine uygun olarak yerleştirilmelidir.
B.Raf arabası yerleştirme alanı: Raf arabası, SMT üretim hattının üretimi ve model değiştirildiğinde verilerin değiştirilmesi için kullanılır.Üretimi kolaylaştırmak ve malzeme değiştirme gücünü artırmak için, raf arabasını yerleştirme makinesinin yanına yerleştirmek en iyisidir.
C.Malzeme hazırlama tablosunun yerleşim alanı: Malzeme hazırlama tablosu ağırlıklı olarak üretim sürecinde malzemelerin hazırlanması ve model geçişi öncesi veri hazırlama çalışması için kullanılmaktadır.Bu nedenle malzeme hazırlama masası yerleştirme makinesinin yanına, tercihen raflı araba ile birlikte yerleştirilmelidir.Malzemeyi hazırladıktan sonra malzemeyi doğrudan raf arabasına koymak uygundur.
D.Baskı istasyonu küçük tabla yerleştirme alanı: Baskı istasyonu küçük tablası, baskı makinesinin üretimdeki yardımcı maddelerinin (silme kağıdı, lehim pastası, alkol vb.) yerleştirilmesi için kullanılır, baskı makinesinin yakınına yerleştirilmelidir. kolay erişim ve kullanım için.Üretim gücü.
e.Lehim pastası yerleştirme alanı: Lehim pastası yerleştirme alanı, lehim pastası depolamak için bir buzdolabı, bir lehim pastası karıştırıcısı, bir lehim pastası yeniden ısıtma kabini vb. atölye gereksinimleri.Ancak operatörlerin seçmesi ve yerleştirmesi kolay olmalıdır.
F.Fırının arkasındaki görsel inceleme alanı ve onarım alanı: Yeniden akış lehimleme sonrası yarı mamullerin görsel incelemesini ve onarımını kolaylaştırmak için, fırından sonra görsel inceleme ve onarım için genellikle fırının arkasına küçük bir masa yerleştirilir.
G.Elek yerleştirme alanı: Elek yerleştirme alanı, ekranın saklanması, temizlenmesi ve elek tansiyon kontrolü için kullanılan elek yerleştirme kabini, elek temizleme makinesi, elek inceleme araçları vb.Aynı zamanda, alan üretimde şablonların mümkün olduğu kadar uygun olması gerekir.
H.Atık yerleştirme alanı: Üretimdeki atık başlıca iki kısımdan gelir, biri baskı işleminde kullanılan tozsuz kağıt, diğeri ise veri değişiminden kaynaklanan atık tepsisi ve atık bandıdır.Bu iki kısımda oluşan atıklar ayrı ayrı yerleştirilmeli ve özellikle matbaanın kullandığı atıklar özel olarak geri kazanılmalıdır.Bu nedenle atık alanı matbaa veya yerleştirme makinesinin etrafına yerleştirilebilir veya ayrı yerleştirme için kolonun yanına bir atık yerleştirme alanı kurulabilir.
Bence.Kanban yerleştirme alanı: SMT Kanban, atölye giriş ve çıkışında toplanıp yerleştirilebilen üretim Kanbanı ve kalite yönetimi Kanban vb. içerir ve her birinin başında üretim hattının üretim durumunun bir Kanban'ı kurulur. üretici ve işleyici tarafından denetimi kolaylaştırmak için üretim hattı.SMT atölyesinin mevcut üretim durumunu ve kalite durumunu takip edin.
J.Ürün yerleştirme alanı: Üretilen ürün, mamul ve yarı mamul olmak üzere iki parçadan oluşmaktadır.Bu iki parça, düzensizliği önlemek için ayrı ayrı ve kesinlikle ayırt edilmelidir.
k.SMT yedek parça depolama alanı: Nozullar, motorlar, kayışlar, silindirler vb. içeren SMT yedek parçaları, üretim sırasında erişimi kolaylaştırmak için özel bir alana yerleştirilmelidir.
ben.Sıcaklık ve nem alanı: SMT atölyesinin sıcaklık ve nem koşullarını daha iyi anlamak için, atölye alanının büyüklüğüne göre, genellikle üretim hattının etrafındaki direklere veya duvarlara yerleştirilmiş birkaç sıcaklık ve nem ölçüm alanı uygun şekilde kurun. .
m.SMT atölyesi çalışma alanı: SMT üretim hattının düzgün çalışmasını sağlamak için üretimde karşılaşılan beceri ve yönetim sorunlarının zamanında çözülebilmesi için mühendislik kalifiye personelinin ve yönetim personelinin SMT atölyesinde yerinde çalışmasına izin verin.
n.Anti-statik önlemler için alan: SMT atölyesine girenlerin anti-statik önlemleri olan bir alana sahip olmaları gerekir.Elektrostatik giysi, ayakkabı, şapka ve her çalışanın dolabının değiştirilmesi dahil olmak üzere atölyenin kapısında alan belirlenebilir.Ayrıca, her çalışanın işe gitmeden önce elektrostatik halka testini yapabilmesi ve test sonuçlarını kaydedebilmesi için SMT atölyesinin girişinde elektrostatik halka testine ayrılmış bir alan oluşturulmalıdır.
2. Özet
SMT fabrikasının yerleşimi ve SMT üretim hattı için personel sorumluluklarının dağılımı ile ilgili olarak, ürünün proses gereksinimleri, ürünün çıktı değeri ve ekipmanın performansı gibi çeşitli faktörlerin de dikkate alınması gerekmektedir.Gerçek duruma göre planlayın!
YAMAHA YYSM20WŞartname:
1. Geniş bir yelpazede çeşitli üretim biçimlerini verimli bir şekilde destekleyebilir
2. Aynı ürün seviyesinde dünyanın en hızlı 95000CPH* evrensel yüzey montaj cihazına sahiptir
3. Tek bir yerleştirme kafası aynı anda yüksek hız ve çok yönlülük sağlayarak ideal bir çözüm sunar
4. Çok çeşitli bileşenler monte edilebilir ve "Sınırsız Genişletme"nin (sınırsız genişletme) özel olarak gerçekleştirilmesi
5. Yüksek kaliteli yerleştirme sağlamak için standart konfigürasyon olarak çoklu işlevler · Son derece esnek besleme cihazı
6. Çift hatlı taşımacılığı destekleyin
| YAMAHA YSM20W |
| Hedef pano boyutu: iki aşamalı konveyör modeli (yalnızca X ekseninde iki kirişli modeller için) |
| Bir kart gönderirken: L810×W724 - L50×W50 |
| İki kartı aktarırken: L380×W724 ～ L50×W50 |
| Monoray modeli: L810×W742 ～ L50×W50 |
| Çift hatlı model: L810×W356 ～ L50×W50 |
| Farklı genişlikleri ileten çift hatlı model: L810×W662 |
| Montaj kapasitesi: yüksek hızlı evrensel (HM) montaj kafası × 290.000CPH (firmamızın en iyi koşulları altında) |
| Montaj doğruluğu: ±0.035mm (±0.025mm) Cpk≧1.0 (3σ) |
| YAMAHA Yamaha YSM20 yerleştirme kafası, yerleştirilebilecek bileşenler: |
| Yüksek hızlı evrensel (HM) yerleştirme kafası: 03015～45×45mm L100mm, 15 mm'nin altında yükseklik |
| ※ Bileşenin yüksekliğine ve boyutuna bağlı olarak, bir çoklu görüş kamerası gerekebilir (isteğe bağlı konfigürasyon) |
| Tek seferlik yakıt ikmali arabaları: 128'e kadar (8 mm bantla dönüştürülmüş) |
| Palet değiştirici: 30 yaprak (sabit tip) 10 yaprak (taşıyıcı tip) |
| Güç özellikleri: üç fazlı AC 200/208/220/240/380/400/416V ±10% 50/60Hz |
| Besleme havası kaynağı: 0,45MPa'nın üzerinde, sessiz ve kuru |
| Boyutlar: L 1.374×G 1.857×Y1.445mm (çıkıntılar hariç) |
| Ağırlık yaklaşık 2.100kg |
| YAMAHA Yamaha YSM20 normal montaj ürünleri |
| 1. LED ışıklar: LED ampul lambaları, LED spot lambaları, LED araba lambaları, LED tavan lambaları vb. |
| 2. Aydınlatma kategorisi: LED duvar yıkayıcı ışık çubuğu, dijital tüp, bariyer tüpü, LED gökkuşağı ışığı vb. |
| 3. Ekranlar: LED yüzeye monte ekranlar, LED modülleri vb. |
| 4. Yüksek güçlü LED ışıklar: LED tüneller, sokak lambaları, spot lambaları, araba lambaları, LED masa lambaları, 1W～3W uçaklar, küresel yüzeyler, çift modlu LED'ler vb. |
| 5. Elektronik ürünler: bilgisayar anakartları, MP3 anakartları, güç kaynağı anakartları, LED ışıklı güç kaynağı panoları, LED güç kaynakları, LED sürücüleri, LED modülleri, LED ekranları vb. |
| 6. 810X490MM boyutundaki LED ürünler, dronlar ve diğer ileri teknoloji ürünler için uygundur |
| YAMAHA enerji tüketimi özellikleri |
| YSM serisi yerleştirme makinesi en son teknolojiyi kullanır ve tüm makinenin güç kaynağı 1,1 kilovattır. |
| Örneğin endüstriyel elektrik tüketimi 1 yuan/kWh olup, günde 24 saat çalışarak hesaplanır ve hesaplama birimi 5 yıldır. |
| Yerleştirme makinesinin güç kaynağı 1,1 kW 1.1×24×365×5 yıldır |
Yüksek hızlı SMT Stencil Yazıcılar:
CNSMT-A5 MODELİ
insanlaşmış tasarım
● Geniş uygulama aralığı ve güçlü çok yönlülük
● Benzersiz sprey tipi otomatik temizleme sistemi
● Enerji tasarruflu silme ve tasarruflu kağıt yapısı
● Benzersiz görüntü işleme sistemi
● Akıllı baskı üretim modu
● Baskı aralığı: 400*340mm/510*340mm
● Uluslararası evrensel UVW üç eksenli bağlantı platformunu benimseyin
● Makine boyutu: 1220X1355X1500mm
● Makine seçenekleri: dinamik kalaylama işleviotomatik şablon delik engelleme algılama işleviotomatik tutkal dağıtma işlevlerisilecek basınç geri besleme işleviotomatik MSE/SPI çevrimiçi işleviotomatik sıcaklık ve nem işlevi
Yüksek Kaliteli Çin Markası CNSMT Reflow fırın- TSM800
| modeli | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Makine özellikleri | ||||||
| Boyut: L * W * H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| Ağırlık (kg) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Sıcaklık bölgesi | Üst 8.Alt 8/ uzunluk3070 | Üst 10.Alt 10/ uzunluk3890 | Üst 12.Alt 12/ uzunluk 4650 | Üst 8.Alt 8/ uzunluk 3070 | Üst 10. Alt 10/ uzunluk 3890 | Üst 12.Alt 12/ uzunluk4650 |
| Soğuk bölge sayısı | tbp2.alt 0/ | Üst3.AltO/ | Üst4.AltO/ | Üst2.AltO/ | İlk 3.Alt./ | Üst4.BottomO/ Üst4.Bottom4 |
| ÜST2.alt 2 | İlk 3.dipler | Üst4. Alt4 | ilk2.alt 2 | 1bp3.dipler | ||
| Isıtma bölgesi doğrultucu plaka yapısı | Kalın alüminyum levha | |||||
| Soğutma yöntemi | Sera hava soğutma / soğuk su soğutma | |||||
| Kontrol sistemi | ||||||
| Güç gereksinimi | 30 380V 50Hz | |||||
| Toplam güç | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW / 67KW | 80KW/83KW | 93KW/97KW |
| Başlangıç, normal çalışma gücü | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12,5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13,5KW | 42KW 15KW | |
| ısıtma süresi | Yaklaşık 25Dk | |||||
| Sıcaklık doğruluğu | ±1°C | |||||
| Sıcaklık kontrol yöntemi | PID kapalı çevrim kontrolü + SSR sürücüsü | |||||
| PCBYanal sıcaklık farkı | ±1.5 °C | |||||
| Proses parametresi depolama | Çeşitli işlem parametre ayarlarını kaydetmek için çeşitli işlemleri ve alarm kayıtlarını + manuel çalıştırmayı otomatik olarak kaydedin | |||||
| anormal alarm | Standart sıcaklık sapması, hız sapması ve klima arızası, şebeke kesintisi sesli ve ışıklı alarmı | |||||
| Kapalı alarm | Standart harici alarm fonksiyonu | |||||
| Ulaşım sistemi | ||||||
| Ray yapısı | Genel olarak iki aşamalı | |||||
| zincir yapısı | Nervürlü ve pimli nikel kaplı manganlı çelik zincirli 35B tek toka | |||||
| Maksimum plaka genişliği | 400mm (Opsiyonel 610mm) | 2-280mm (Opsiyonel 2-300mm) | ||||
| Ray genişliği ayar aralığı | 50-400mm (Opsiyonel 50-610mm) | 50-280mm (Opsiyonel 50-300mm) | ||||
| Ulaşım yönü | L'den R'ye Opsiyonel R'den L'ye) | |||||
| Ray sabit formu | Ön sabit, isteğe bağlı arka sabit | 1 numaralı ray ve 4 numaralı ray sabit, isteğe bağlı diğer iki ray sabitlenebilir. | ||||
| ulaşım hızı | 400 〜2000mm/dak | |||||
| Taşıma plakası yüksekliği | 900±15mm | |||||
| Otomatik yağlama sistemi | Standart yağlayıcı otomatik doldurma ve manuel doldurma işlevi | |||||
| azot sistemi | ||||||
| azot tüketimi | 20-25m3/saat@300-1000ppm | 25-30m3/sa@300-10OOppm | ||||
