Ev Aletleri için Samsung HANWHA SMD Montaj Hattı 0.65MPa Konveyör Bant

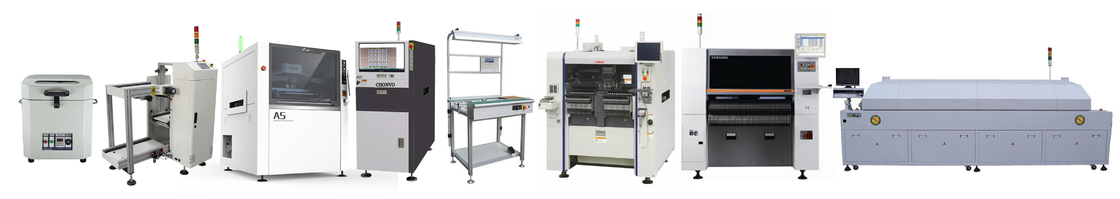

Samsung /HANWHA SMT Montaj hattı
Samsung /HANWHA SMT Montaj hattı, en popüler smt makinelerinden biridir, 40000'den 200000'e kadar CPH, isteğinize ve bütçenize bağlıdır.
CNSMT, Çin'deki Samsung / HANWHA smt montaj hattı makinelerinin tüm seviyelerini, sizin için rekabetçi fiyat ve iyi hizmet ile sunar.
Samsung / HANWHA PICK al ve yerleştir makine özellikleri:
HANWHA yerleştirme makinesi Hanwha yerleştirme makinesi SM471plus/SM481plus/SM482plus/DECAN yerleştirme makinesi şunlar için uygundur:
1. Ev aletleri endüstrisi: klimalar, buzdolapları, çamaşır makineleri, su ısıtıcıları, indüksiyon ocakları vb.;
2. Otomobil endüstrisi: otomobil enstrümanı, otomobil güç kaynağı, otomobil sesi, otomobil ışık kaynağı vb.;
3. LED endüstrisi: LED lambalar, iç aydınlatma cihazları, dış aydınlatma cihazları, endüstriyel aydınlatma vb.;
4. Tüketici elektroniği: cep telefonları, dizüstü bilgisayarlar, bilgisayarlar, mobil güç kaynakları, pil koruma kartları, akıllı giyilebilir cihazlar, akıllı evler, vb.;
5. Diğer tüm elektronik kategoriler;
HANWHA Montaj Cihazı Hanwha Montaj Cihazı SM481plus
Konumlandırma: uçan kamera + sabit kamera (isteğe bağlı)
Montaj ekseni numarası: 10 eksen x1 konsol
Montaj hızı: 40.000 CPH (en iyi durum)
İlgili bileşenler:
01005 ~ 42mm(Y 15mm)
PCB boyutu (mm):
460(U) x 400(G) 510(U) x 460(W) (opsiyon)
610(U) x 510(G) (seçenek) 740(U) x 460(G) (seçenek)
PCB kalınlığı: 0.38-4.2mm
Besleyici sayısı (8 mm standart): 120 adet/112 adet
Enerji tüketimi:
Güç kaynağı AC200/208/220/240/380/415V (50/60HZ, 3 Faz)
Maks.4.7kva
Hava tüketimi 0,5-0,7MPa (5-7kgf/cm2) 160N/dak
Boyutlar: 1.650(U) x 1.680(D) x 1.530(Y)
Ağırlık: yaklaşık 1655kg
Yüksek hızlı SMT Stencil Yazıcılar:
CNSMT-ASE MODELİ
|
Otomatik lehim pastası yazıcısı Makine özellikleri: |
|
Model Ase |
|
Ekran Çerçeveleri Min Boyut 370X370mm |
|
Maksimum Boyut 737X737mm |
|
Kalınlık 25~40mm |
|
PCB Min Boyutu 50X50mm |
|
PCB Maksimum Boyut 400X340mm |
|
PCB Kalınlığı 0.4~6mm |
|
PCB Çarpışma çarpıklığı ＜1% |
|
Taşıma Yüksekliği 900±40mm |
|
Ulaşım Yönü Sol-Sağ;Sağ sol;Sol sol;Doğru doğru |
|
Sol sağ;sağ sol;sol sol;doğru doğru |
|
Taşıma Hızı Max 1500mm/S Programlanabilir |
|
Yönetim Kurulu Konumu |
|
PCB konumlandırma Destek Sistemi Destek yöntemi Manyetik Pim/Yukarı aşağı tablo ayarlı/destek bloğu |
|
elle Manyetik *İğne/Ayarlanabilir *Kaldırma platformu/Kontur bloğu |
|
Bağlama Sistemi yandan sıkıştırma, vakum nozulu, yandan kenetleme, vakum nozulu |
|
Baskı kafası İki bağımsız motorlu baskı kafası |
|
Baskı kafasını sürmek için iki bağımsız doğrudan bağlantılı motor |
|
Silecek Hızı 6~200mm/sn |
|
Silecek Basıncı 0~15Kg motor kontrolü |
|
Silecek Açısı 60°/55°/45° |
|
Silecek Tipi Silecek Tipi Paslanmaz çelik(Standart), Plastik Silecek |
|
Şablon Ayırma Hızı 0.1~20mm/sn Programlanabilir |
|
Temizleme Sistemi Kuru, Islak, Vakum (Programlanabilir) Kuru, Islak, Vakum |
|
Tablo Ayar aralıkları X: ±10mm;Y: ±10 mm;θ: ±2° |
|
Tablo Ayar kontrolü |
|
Lineer motorun tablo ayar kontrolü |
|
Makine parametreleri Makine |
|
Tekrar Pozisyon Doğruluğu ±0.01mm |
|
Baskı Doğruluğu ±0.025mm |
|
Döngü Süresi <7s (Baskı ve Temizleme Hariç) |
|
Ürün Değiştirme süresi <5Dk |
|
Hava Gerekli 4,5~6Kg/cm2 |
|
Güç Girişi AC: 220±10%, 50/60HZ 1Φ 3KW |
|
Kontrol Yöntemi PC Kontrolü |
|
Makine Boyutları 1220(U)X1355(G)X1500(Y)mm |
|
Makine Ağırlığı Yaklaşık:1000Kg |
Yüksek Kaliteli Çin Markası CNSMT Reflow fırın- TSM800
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
