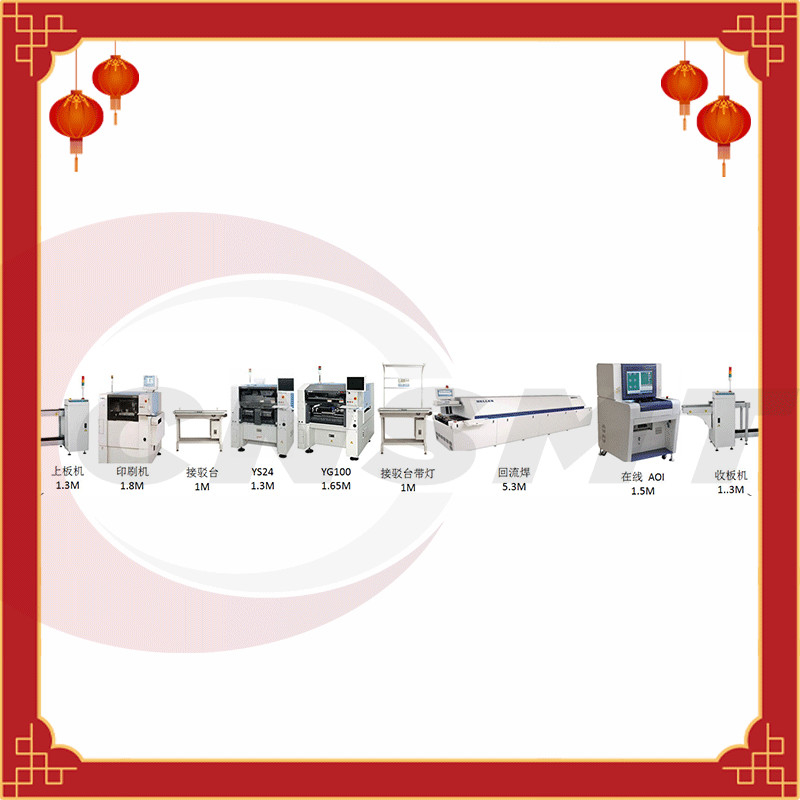

Samsung Sm481 PLUS SMT Üretim Hattı Soldan Sağa Alma ve Yerleştirme Makinesi
Samsung SM481/PLUS SMT Montaj hattı
CNSMT, SMT pcb üretiminiz için size tüm SMT montaj hattı modellerini sunar, özellikle Samsung SM481 ve SM481 PLUS montaj smt makinesi, yeni smt hattınızı kurmaya veya yeni makineleri değiştirmeye hazırsanız, iyi ve istikrarlı bir alma ve yerleştirme makinesidir. ,Samsung SM481 en iyi seçeneğiniz olacaktır.
Samsung smt full üretim hattında, al ve yerleştir makinesi en önemli cihazdır, ürün kalitenize ve hızınıza karar verecektir.
Ve daha önce birçok ülkeye sattığımız ve ihraç ettiğimiz bu model makine, müşterilerin fabrikasında çok iyi çalışıyor ve hepsi çok memnun.
Samsung /HANWHA SM481PICK al ve yerleştir makine özellikleri:
SM481 Plus, orta hızlı makinelerin en yüksek hızda yerleştirilmesini gerçekleştiren TECHWIN patentli tanımlama yöntemi, yani On theFly tanımlama yöntemi aracılığıyla, 4000CPH Chip bileşenlerinin yüksek hızlı yerleşimini ve QFP'nin 1.1 saniyelik birim yerleştirme süresini elde edebilir. bileşenler (her biri Optimum'dur).One-Gantry yapıda 10Nozzle yüksek hızlı anahtar tipi Head'i benimser, Yamaha mounter ekipmanın bir tarafını kullanır ve Samsung mounter çalıştırmak için en az insan gücünü kullanabilir.Juki yerleştirme makinesi, SM serisindeki en güçlü PCB'ye karşılık gelen yeteneği bünyesinde barındıran 1.500 mm uzunluğundaki panolara karşılık gelebilir.
| PCB boyutu: 400×330 mm 460(L) x 400(W) |
| En küçük eleman: 01005 ~ 42mm (Y 15mm) |
| Ağırlık: yaklaşık 1655kg |
| Montaj hızı: 40.000 CPH |
| Ürüne genel bakış: HANWHA orta hızlı yerleştirme makinesi SM481 Plus, PCB boyutu: 400×330mm 460(L) x 400(W), en küçük bileşen: 01005 ~ 42mm(Y 15mm), ağırlık: yaklaşık 1655kg, yerleştirme hızı: 40.000 CPH |
Yüksek hızlı SMT Stencil Yazıcılar:
CNSMT-A5 MODELİ
insanlaşmış tasarım
● Geniş uygulama aralığı ve güçlü çok yönlülük
● Benzersiz sprey tipi otomatik temizleme sistemi
● Verimli ve enerji tasarruflu silme ve tasarruflu kağıt yapısı
● Benzersiz görüntü işleme sistemi
● Akıllı baskı üretim modu
● Baskı aralığı: 400*340mm
● Uluslararası evrensel UVW üç eksenli bağlantı platformunu benimseyin
● Makine boyutu: 1220X1355X1500mm
● Makine seçenekleri, otomatik kalaylama işlevi, otomatik şablon deliği engelleme algılama işlevi, otomatik dağıtma işlevi, sıyırıcı basınç geri besleme işlevi
Otomatik MSE/SPI bağlantı işlevi, otomatik sıcaklık ve nem işlevi
| Ekran Çerçeveleri | Minimum Boyut | 470X370mm |
| Maksimum Boyut | 737X737mm | |
| Kalınlık | 25~40mm | |
| PCB Min Boyutu | 50X50mm | |
| PCB Maksimum Boyutu | 400X340mm | |
| PCB Kalınlığı | 0,4~6 mm | |
| PCB Çarpıtma | ＜%1 | |
| Taşıma Yüksekliği | 900±40mm | |
| Ulaşım Yönü | ||
| Taşıma Hızı | Maksimum 1500mm/S Programlanabilir | |
| Yönetim Kurulu Konumu | Destek sistemi | Manyetik Pim/Yukarı-aşağı tabla ayarlı/destek bloğu |
| PCB | elle | |
| Sıkıştırma Sistemi | yan sıkma, vakum nozulu, | |
| Baskı kafası | İki bağımsız motorlu yazıcı kafası | |
| Silecek Hızı | 6~200mm/sn | |
| Silecek Basıncı | 0~15Kg | |
| Silecek Açısı | 60°/55°/45° | |
| Silecek Tipi | Paslanmaz çelik (Standart), plastik | |
| Şablon Ayırma Hızı | 0.1~20mm/sn Programlanabilir | |
| Temizleme Sistemi | Kuru, Islak, Vakum (Programlanabilir) | |
| Tablo Ayar aralıkları 工 | X:±10mm;Y:±10mm;θ:±2° | |
| makine | ||
| Konum Doğruluğunu Tekrarla | ±0.01 mm | |
| Baskı Doğruluğu | ±0.025mm | |
| Devir süresi | <7s (Baskı ve Temizleme Hariç) | |
| Ürün Değişimi | <5Dk | |
| Hava Gerekli | 4,5~6Kg/cm2 | |
| Güç girişi | AC:220±10%,50/60HZ 1Φ 3KW | |
| Kontrol metodu | bilgisayar kontrolü | |
| Makine Boyutları | 1220(U)X1355(G)X1500(Y)mm | |
| Makina ağırlığı | Yaklaşık: 1000Kg | |
Yüksek Kaliteli Çin Markası CNSMT Reflow fırın- TSM800
| modeli | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Makine özellikleri | ||||||
| Boyut: L * W * H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| Ağırlık (kg) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Sıcaklık bölgesi | Üst 8.Alt 8/ uzunluk3070 | Üst 10.Alt 10/ uzunluk3890 | Üst 12.Alt 12/ uzunluk 4650 | Üst 8.Alt 8/ uzunluk 3070 | Üst 10. Alt 10/ uzunluk 3890 | Üst 12.Alt 12/ uzunluk4650 |
| Soğuk bölge sayısı | tbp2.alt 0/ | Üst3.AltO/ | Üst4.AltO/ | Üst2.AltO/ | İlk 3.Alt./ | Üst4.BottomO/ Üst4.Bottom4 |
| ÜST2.alt 2 | İlk 3.dipler | Üst4. Alt4 | ilk2.alt 2 | 1bp3.dipler | ||
| Isıtma bölgesi doğrultucu plaka yapısı | Kalın alüminyum levha | |||||
| Soğutma yöntemi | Sera hava soğutma / soğuk su soğutma | |||||
| Kontrol sistemi | ||||||
| Güç gereksinimi | 30 380V 50Hz | |||||
| Toplam güç | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW / 67KW | 80KW/83KW | 93KW/97KW |
| Başlangıç, normal çalışma gücü | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12,5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13,5KW | 42KW 15KW | |
| ısıtma süresi | Yaklaşık 25Dk | |||||
| Sıcaklık doğruluğu | ±1°C | |||||
| Sıcaklık kontrol yöntemi | PID kapalı çevrim kontrolü + SSR sürücüsü | |||||
| PCBYanal sıcaklık farkı | ±1.5 °C | |||||
| Proses parametresi depolama | Çeşitli işlem parametre ayarlarını kaydetmek için çeşitli işlemleri ve alarm kayıtlarını + manuel çalıştırmayı otomatik olarak kaydedin | |||||
| anormal alarm | Standart sıcaklık sapması, hız sapması ve klima arızası, şebeke kesintisi sesli ve ışıklı alarmı | |||||
| Kapalı alarm | Standart harici alarm fonksiyonu | |||||
| Ulaşım sistemi | ||||||
| Ray yapısı | Genel olarak iki aşamalı | |||||
| zincir yapısı | Nervürlü ve pimli nikel kaplı manganlı çelik zincirli 35B tek toka | |||||
| Maksimum plaka genişliği | 400mm (Opsiyonel 610mm) | 2-280mm (Opsiyonel 2-300mm) | ||||
| Ray genişliği ayar aralığı | 50-400mm (Opsiyonel 50-610mm) | 50-280mm (Opsiyonel 50-300mm) | ||||
| Ulaşım yönü | L'den R'ye Opsiyonel R'den L'ye) | |||||
| Ray sabit formu | Ön sabit, isteğe bağlı arka sabit | 1 numaralı ray ve 4 numaralı ray sabit, isteğe bağlı diğer iki ray sabitlenebilir. | ||||
| ulaşım hızı | 400 〜2000mm/dak | |||||
| Taşıma plakası yüksekliği | 900±15mm | |||||
| Otomatik yağlama sistemi | Standart yağlayıcı otomatik doldurma ve manuel doldurma işlevi | |||||
| azot sistemi | ||||||
| azot tüketimi | 20-25m3/saat@300-1000ppm | 25-30m3/sa@300-10OOppm | ||||
