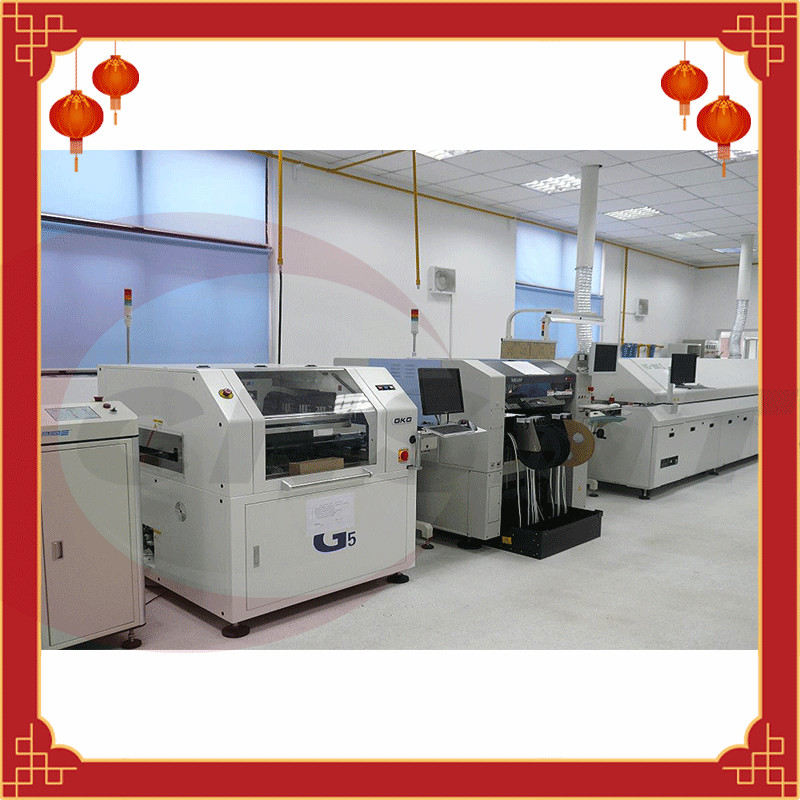

YAMAHA YSM20R SMD Montaj Hattı GD450+ Smt Stencil Yazıcı
YAMAHA YSM20R SMT Montaj hattı
Yüksek hız ve çok yönlülüğü bir araya getiren ve aynı seviye modeller arasında dünyanın en yüksek yerleştirme kabiliyetine ulaşan YSM serisi giriş seviyesi yerleştirme makinesi*
Nihai sonuca ulaşmak için üç "1" içeren temel bir yerleştirme makinesi
Çeşitli üretim siteleri için esnek destek
İstikrarlı üretim sağlamak için çeşitli işlevler
※: En iyi koşullar altında tek kiriş/tek yerleştirme başlıklı aynı seviye yerleştirme makinesinin yerleştirme kapasitesi (CPH) ile karşılaştırılmıştır.(Şirketin Ocak 2017'deki anket sonuçları)
Yamaha küçük blok yerleştirme makinesi YSM10 parametreleri:
1. Hedef alt tabaka boyutu: L510 x G460 mm～U50 x G50 mm.İsteğe bağlı aksesuarları kullanın, L610mm alt tabakaya karşılık gelebilir
2. Montaj kapasitesi: HM montaj kafası (10 nozül) özellikleri HM5 montaj kafası (5 nozül) özellikleri.46.000CPH (şirketin iyi koşulları altında) 31.000CPH (şirketin iyi koşulları altında)
3. Monte edilebilir bileşenler: 03015~G55 x L100mm (*segmentasyon tanımlaması için W45mm'yi geçer), 15mm'nin altında yükseklik.※ Bileşen yüksekliği* 6,5 mm'yi veya bileşen boyutu* 12 mm x 12 mm'yi aşarsa, bir çoklu görüş kamerası gerekir (isteğe bağlı yapılandırma)
4. Şirketimizin yerleştirme doğruluğu iyidir (değerlendirme için standart bileşenler kullanıldığında): ±0.035mm (±0.025mm) Cpk≧1.0 (3σ)
5. Kurulabilecek besleyici sayısı: sabit besleyici rafı: 96 daha (8 mm bantla dönüştürülmüş) tepsi: 15 tür
6. Güç özellikleri: üç fazlı AC 200/208/220/240/380/400/416V±10%50/60Hz
7. Hava besleme kaynağı: 0,45MPa'nın üzerinde, temiz ve kuru
8. Boyutlar: L1,254 x G1.440 x Y1.445mm
9. Ana vücut ağırlığı: yaklaşık 1.270kg
YAMAHA yerleştirme makinesi YSM10 özellikleri:
1. Aynı seviyede 1 kiriş ve 1 yerleştirme kafasında dünyaya ** ulaşmak için 46.000CPH performansına sahip yüzey montaj cihazının giriş seviyesi modelidir;
2. Önceki modellerle karşılaştırıldığında, hız %25'ten fazla arttı ve aynı seviyede dünyanın en iyi yerleştirme kabiliyetine ulaştı.Bir HM yerleştirme kafası ile donatılmıştır.Bileşenlere yanıt verme yeteneğini geliştiren yeni bir tarama kamerası kullanır;
3. Üretim sahası için esnek destek;
4. İstikrarlı üretimin işlevini gerçekleştirin;
5. Çok modüllü yüksek esnekliğe sahip üretim.
Yüksek hızlı SMT Stencil Yazıcılar:
GD450+
detay giriş:
1. Lehim pastası yazıcısının hassasiyeti
GTS'ye özel sayısal hesaplama modeli, tekrar konumlandırma doğruluğu ±12.5 mikron (±0.0005") @6 σ, Cp ≥ 2.0
2. HTGD lehim pastası yazıcısı için özel ayar platformu
GTS özel yüksek rijitlik UVW modülü tahrik mekanizması ve ters üçgen Z ekseni kaldırma mekanizması, platform ayarının kararlılığını etkili bir şekilde iyileştirir, mikro hareket ayarı altında ultra ince iletimi gerçekleştirir ve makinenin daha yüksek hassasiyetli baskı gereksinimlerini karşılamasını sağlar.Yapı basit ve güvenilirdir ve ayar uygundur.Farklı kalınlıktaki PCB kartlarının PIN iğnelerinin kaldırma yüksekliğinin otomatik olarak ayarlanmasını hızlı bir şekilde gerçekleştirebilir.
3. Programlanabilir yüzer kendinden ayarlı adımlı motor, lehim pastası yazıcısının baskı kafasını çalıştırır
Bağımsız doğrudan bağlantılı kademeli motor kontrolü, yerleşik ** basınç kontrol sistemi, silecek bıçağının tipini, uzunluğunu, ağırlığını veya kalınlığını hesaba katmadan sileceğin orijinal basınç değerini doğru bir şekilde belirleyebilir.Esnek baskı süreci elde etmek için programlanabilir;Ön ve arka sileceğin farklı basınç gereksinimleri ve lehim pastasının sızmasını önlemek için kaldırma stabilitesi için tasarlanmıştır ve bıçak belirli bir esnek sıkıştırma tasarımına sahiptir.Sileceğin basıncı, kaldırma hızı, baskı hızı ve baskı aralığı yazılımla ayarlanabilmektedir ve bu müşteri içindir. iyi baskı kontrol platformu.
4. HTGD baskı makinesinin PCB konumlandırma sistemi
Düz kayış tahriki, kılavuz rayın kapasitesini ve hızını etkili bir şekilde iyileştirir;farklı taşıma hızlarını ve eylemlerini gerçekleştirmek için programlanabilen step motor sürücüsü;PCB taşımacılığının güvenilirliğini sağlamak için yeni konsept kılavuz rayı, kesintisiz iletim;uyarlanabilir PCB kartı kalınlığı, daha fazla üretim süreci Kullanışlı;yazılım, basıncı ve elastik yan basıncı ayarlayabilir ve altta genel bir emme boşluğu vakumu ve altta çok noktalı bir kısmi vakum ile donatılabilir.
5. Temizleme sistemi
Otomatik temizleme yapısı;vakum için yüksek güçlü fan ve Venturi vakum jeneratörü;kuru, ıslak ve vakumlu üç temizleme yöntemi ve serbestçe birleştirilebilir.Kullanıcılar, gerçek ihtiyaçlara göre temizleme döngüsü, zaman ve hız parametrelerini ayarlayabilir;uzunluk Silme kağıdı evrenseldir, sökülmesi ve kaynaklardan tasarruf edilmesi kolaydır;yumuşak ve aşınmaya dayanıklı kauçuk silme plakası, iyice temizleyin ve sökülmesi kolaydır.
6. Son derece uyarlanabilir çelik hasır çerçeve sıkma sistemi
Çeşitli boyutlarda (370mm x 470mm~737mm x 737mm) ekran çerçevelerinin baskısını gerçekleştirin ve üretim sürecinde modellerin hızlı değişimini gerçekleştirebilir;Y yönünde otomatik konumlandırma.
7. Elektrik kontrol sistemi
Kendi geliştirdiği modüler entegre devrelerin kullanımı güvenli ve bakımı kolaydır;endüstrinin en gelişmiş endüstriyel kontrol sistemi, hareket sırasında makinenin parametrelerini değiştirmek için kullanılabilir.
8. Lehim pastası yazıcısının görüntü ve optik sistemi
Yeni optik yol sistemi - tek tip halka ışık ve yüksek parlaklıkta koaksiyel ışık, parlaklığı sonsuz olarak ayarlama işleviyle birleştiğinde, her türlü İşaret noktasının iyi tanımlanabilmesini sağlar (düzensiz İşaret noktaları dahil), kalaylama için uygundur, Bakır- kaplamalı, altın kaplamalı, kalaylı, FPC ve farklı renklerde diğer PCB türleri.Dört yönlü ışık kaynağı ayarlanabilir, telesentrik lens, çelik ağ ve PCB kartı aynı anda aydınlatılır.
9. Lehim pastası yazıcısı için basit ve kullanımı kolay grafiksel Çince/İngilizce işlem arayüzü
Windows XP işletim sistemini ve bağımsız olarak geliştirilmiş grafik insan-makine arayüzünü kullanın: özellikle tüm operatörlerin operasyona hızlı bir şekilde aşina olmaları için uygun olan program dosyalarının gezinme etkisi için;menü tarzı Çince/İngilizce geçiş, işlem günlüğü, arıza kaydı/arıza kendi kendine teşhis/arıza Analiz istemi/ışıklı alarm ve diğer işlevler işlemi basit ve kullanışlı hale getirir.
10. 2D lehim pastası baskı kalite kontrolü ve SPC analizi
2D işlevi, ofset, küçük kalay, eksik yazdırma ve hatta kalay gibi kötü yazdırma sorunlarını hızla algılayabilir ve algılama noktaları isteğe bağlı olarak artırılabilir;SPC yazılımı, baskı kalitesini sağlamak için makine tarafından toplanan numune aracılığıyla makine CPK endeksini analiz edebilir.
| Otomatik vizyon baskı makinesinin PCB parametreleri | |
| *Büyük tahta boyutu (X x Y) | 450mm x 320mm |
| *Küçük tahta boyutu (X x Y) | 50 mm x 50 mm |
| PCB kalınlığı | 0,4 mm~6 mm |
| çarpıtma | Maks.PCB diyagonal 1% |
| * Büyük tahta ağırlığı | 6Kg |
| Tahta kenar boşluğu | 3 mm'ye kadar şekillendirilmiş |
| * Büyük alt boşluk | 16mm |
| İletim hızı | 1500 mm/sn (Maks) |
| Yerden iletim yüksekliği | 900±40mm |
| Konveyör hattı yönü | Sol-sağ, sağ-sol, sol-sol, sağ-sağ |
| transfer yöntemi | Tek bölümlü taşıma rayı (seçenek: üç bölümlü ray) |
| PCB sıkıştırma yöntemi | Üst paralel dört taraflı sıra presleme tahtası mekanizması düzleştirilir, yazılım elastik yan basıncı, alt çok noktalı kısmi vakumu veya tüm emme boşluğu vakumunu ayarlayabilir, kenar kilitleme substratı sıkılır (isteğe bağlı) |
| Kurul destek yöntemi | Manyetik yüksük, kontur bloğu, özel iş parçası fikstürü, Grid-Lok (isteğe bağlı) |
| Otomatik görüş yazıcısının yazdırma parametreleri | |
| Baskı kafası | İki bağımsız doğrudan bağlantılı motor sürücüsü, pnömatik-elektrikli tahrik kafası (isteğe bağlı), kapalı devre baskı kafası (isteğe bağlı) |
| Şablon çerçeve boyutu | 420 mm x 500 mm~737 mm x 737 mm |
| *Geniş baskı alanı (X x Y) | 450mm x 320mm |
| kazıyıcı tipi | Çelik silecek/kauçuk silecek (baskı işlemi eşleştirme seçimine göre 45°/55°/60° açı) |
| sıyırıcı uzunluğu | 220mm~500mm |
| sıyırıcı yüksekliği | 65±1mm |
| Bıçak kalınlığı | 0,25 mm Elmas benzeri karbon kaplama |
| Yazdırma modu | Tek veya çift silecek baskı |
| kalıptan çıkarma uzunluğu | 0,02 mm ila 12 mm |
| Baskı hızı | 6 mm/sn ila 200 mm/sn |
| baskı basıncı | 0,5kg ila 10Kg |
| Seyahat planını yazdırma | ±200 mm (merkezden) |
| Otomatik görüntülü yazıcının görüntü parametreleri | |
| Görüntü Görüş Alanı (FOV) | 6,4 mm x 4,8 mm |
| Platform ayar aralığı | X, Y: ±7.0mm, θ: ±2.0°. |
| Referans noktası türü | Standart şekil referans noktası (SMEMA standardına bakın), arazi/açıklık |
| kamera sistemi | Ayrı kamera, yukarı/aşağı ayrı görüntüleme görüş sistemi, geometrik eşleştirme konumlandırma |
| Otomatik vizyon baskı makinesinin performans parametreleri | |
| Görüntü kalibrasyonu tekrarlama doğruluğu | ±12.5 mikron (±0.0005") @6 σ, Cp 2.0'dan büyük veya ona eşit |
| Yazdırma tekrarlanabilirliği | ±25 mikron (±0,001") @6 σ, Cp 2.0'dan büyük veya ona eşit |
| dolaşım süresi | 7.5 saniyeden az |
| Zamanı değiştir | 5 dakikadan az |
| Hetian Goode Baskı Makinesi Ekipmanları | |
| Güç gereksinimi | AC220V±%10, 50/60HZ, 15A |
| Basınçlı hava gereksinimleri | 4~6Kg/cm2, 10.0 çaplı tüp |
| işletim sistemi | Windows XP |
| fiziksel boyut | 1150 mm x 1440 mm x 1480 mm |
| Makina ağırlığı | 1000Kg |
| Sıcaklık ve nem kontrol modülü (opsiyon) | |
| Ortam sıcaklığı | 23±3℃ |
| Bağıl nem | %45~70BN4 |
Yüksek Kaliteli Çin Markası CNSMT Reflow fırın- TSM800
| modeli | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Makine özellikleri | ||||||
| Boyut: L * W * H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| Ağırlık (kg) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Sıcaklık bölgesi | Üst 8.Alt 8/ uzunluk3070 | Üst 10.Alt 10/ uzunluk3890 | Üst 12.Alt 12/ uzunluk 4650 | Üst 8.Alt 8/ uzunluk 3070 | Üst 10. Alt 10/ uzunluk 3890 | Üst 12.Alt 12/ uzunluk4650 |
| Soğuk bölge sayısı | tbp2.alt 0/ | Üst3.AltO/ | Üst4.AltO/ | Üst2.AltO/ | İlk 3.Alt./ | Üst4.BottomO/ Üst4.Bottom4 |
| ÜST2.alt 2 | İlk 3.dipler | Üst4. Alt4 | ilk2.alt 2 | 1bp3.dipler | ||
| Isıtma bölgesi doğrultucu plaka yapısı | Kalın alüminyum levha | |||||
| Soğutma yöntemi | Sera hava soğutma / soğuk su soğutma | |||||
| Kontrol sistemi | ||||||
| Güç gereksinimi | 30 380V 50Hz | |||||
| Toplam güç | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW / 67KW | 80KW/83KW | 93KW/97KW |
| Başlangıç, normal çalışma gücü | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12,5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13,5KW | 42KW 15KW | |
| ısıtma süresi | Yaklaşık 25Dk | |||||
| Sıcaklık doğruluğu | ±1°C | |||||
| Sıcaklık kontrol yöntemi | PID kapalı çevrim kontrolü + SSR sürücüsü | |||||
| PCBYanal sıcaklık farkı | ±1.5 °C | |||||
| Proses parametresi depolama | Çeşitli işlem parametre ayarlarını kaydetmek için çeşitli işlemleri ve alarm kayıtlarını + manuel çalıştırmayı otomatik olarak kaydedin | |||||
| anormal alarm | Standart sıcaklık sapması, hız sapması ve klima arızası, şebeke kesintisi sesli ve ışıklı alarmı | |||||
| Kapalı alarm | Standart harici alarm fonksiyonu | |||||
| Ulaşım sistemi | ||||||
| Ray yapısı | Genel olarak iki aşamalı | |||||
| zincir yapısı | Nervürlü ve pimli nikel kaplı manganlı çelik zincirli 35B tek toka | |||||
| Maksimum plaka genişliği | 400mm (Opsiyonel 610mm) | 2-280mm (Opsiyonel 2-300mm) | ||||
| Ray genişliği ayar aralığı | 50-400mm (Opsiyonel 50-610mm) | 50-280mm (Opsiyonel 50-300mm) | ||||
| Ulaşım yönü | L'den R'ye Opsiyonel R'den L'ye) | |||||
| Ray sabit formu | Ön sabit, isteğe bağlı arka sabit | 1 numaralı ray ve 4 numaralı ray sabit, isteğe bağlı diğer iki ray sabitlenebilir. | ||||
| ulaşım hızı | 400 〜2000mm/dak | |||||
| Taşıma plakası yüksekliği | 900±15mm | |||||
| Otomatik yağlama sistemi | Standart yağlayıcı otomatik doldurma ve manuel doldurma işlevi | |||||
| azot sistemi | ||||||
| azot tüketimi | 20-25m3/saat@300-1000ppm | 25-30m3/sa@300-10OOppm | ||||
