Hanwha Samsung SM482 PLUS SMT Smd Üretim Hattı anti statik

Hanwha Samsung SM482 PLUS SMT Smd Üretim Hattı Anti Statik

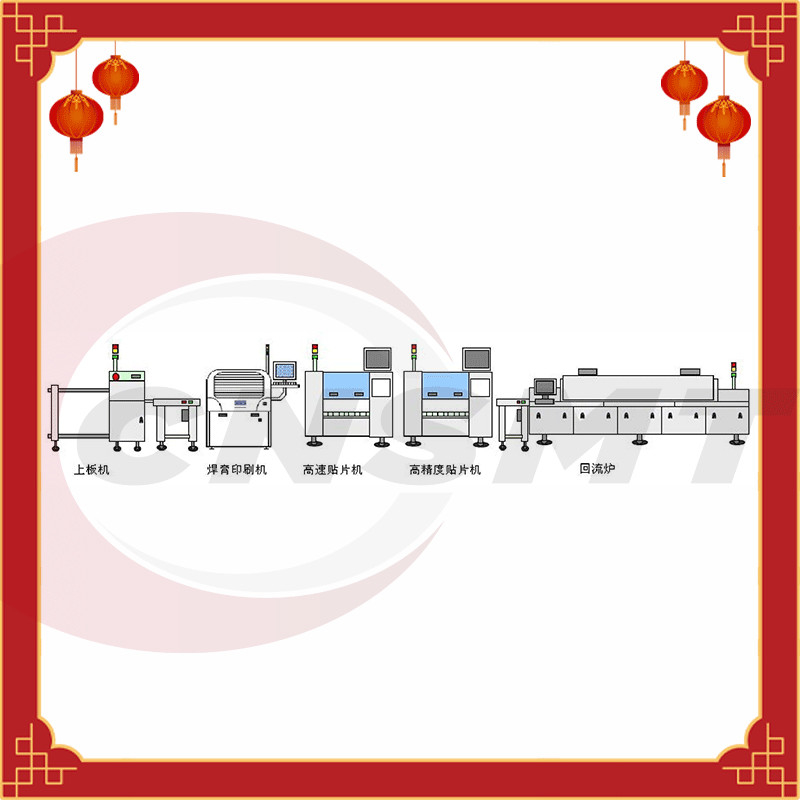

Samsung/Hanwha SM482/PLUS SMT Montaj hattı

Samsung/Hanwha SM482/PLUS SMT Montaj hattı, yüksek hızlı bir smt üretim hattıdır, hem yeni hem de kullanılmış SMT samsung sm482 alma ve yerleştirme makine montaj hattınızı sağlıyoruz.

Hem yeni hem de kullanılmış makineler iyi çalışıyor ve lehim pastası yazıcısı otomatik yazıcı, Çin marka tam otomatik şablon yazıcılar, ayrıca sizin için DEK MPM foreigh marka yazıcımız var, reflow fırın kendi yepyeni, ayrıca heller ve diğer markalarımız var. sen seç.

SMT üretim hattı atölye planlama çözüm analizi

Atölye gereksinimlerinin aşağıdaki gereksinimleri karşıladığı kabul edilir:
a, zeminde anti-statik gereksinimler, (epoksi zemin hala PVC'dir, bilgileri kendiniz kontrol edin, PVC daha güzel ve dayanıklıdır);
B.Ekipman gereksinimlerine göre zemin yük taşıma gereksinimlerini göz önünde bulundurun (öncelikle lehim pastası baskı ekipmanı, ekipman üreticilerine ve tesis planlayıcılarına sorun);
C.SMT atölyesindeki sıcaklık ve nem kontrolü gerekliliklerinden memnun kalan tavan, soğutma havasının maliyetini azaltmak için uygun şekilde işlenebilir.(genelde 3.0 m, deponun rağbet görüp görmediğine dikkat edin);
D.Ekipmanın güç/gaz talebi (hava/azot), atık gaz arıtma vb. Ve boru hattı hammaddeleri/yönü.Yedek alan, vb. Ekipman havalandırma gereksinimleri;
e.Aydınlatma gereksinimlerini karşılamak için, T8 yerine T5 gibi enerji tasarruflu lambaların kullanılıp kullanılmaması.En az 300LÜX;
F.Yangınla mücadele gereksinimleri, bölmeler olmalı, yangınla mücadeleyi düşünün.

2. Planlanan SMT üretim hattı ekipmanı
Plan, lehim pastası yazıcısı / yerleştirme makinesi / yeniden akış fırını ekleyerek iki özdeş SMT üretim hattını yeni kurmaktır.
Üretim hattındaki ekipmanların maksimum genişliği 2,0 metre, tüm ekipmanların toplam uzunluğu ise 17 metredir.Sonraki planlamayı göz önünde bulundurun ve bir üretim hattı ekleyin (hat gövdesi ekipmanı benzerdir).
a.SMT ekipmanı, dikmelerden kaçınmalı ve onlardan belirli bir aralığı korumalıdır.Aralık, ekipmanın malzemelerle yüklendikten sonra en az bir besleme arabasından geçmesi içindir;
B.SMT ekipmanının dış çerçevesi, yaya geçidi ile ayırt edilmelidir.Yaya geçidi ile ekipman arasındaki mesafe, ekipman malzeme ile yüklendikten sonra ekipmanın 50 cm'den fazla uzayacak olmasıdır;
C.İki üretim hattı arasındaki en iyi mesafe, dış çerçeveler arasında 1,2 metre veya daha fazladır;
D.Genellikle hattın sonunda bir muayene ve onarım alanı planlanır ve kalite denetçileri hattın sonunda rastgele denetimler yapabilir.
Yukarıdaki hususlara göre, her bir üretim hattının uzunluğu en az 17 metre (hat başı koridorunun ve hat sonu kanban alanının durumuna bakılmaksızın) ve genişliği 3 metreden fazla olmalıdır (yerleştirme makinesinin iki taraflı malzemeler).

Samsung /HANWHA SM482 artıPICK al ve yerleştir makine özellikleri:

Hanwha Montaj Cihazı SM482 Plus

PCB boyutu: 460(L) x 400(W)
En küçük eleman: 01005 ~ 55mm (Y 15mm)
Feida istasyonu: 120ea/112ea
Montaj hızı: 30.000 CPH
Ürüne genel bakış: Hanwha yerleştirme makinesi SM482 Plus, PCB boyutu: 460(U) x 400(W), en küçük bileşen: 01005 ~ 55mm(Y 15mm), besleme istasyonu: 120ea/112ea, yerleştirme hızı: 30.000 CPH, Ağırlık: 1600KG.

Yüksek hızlı SMT Stencil Yazıcılar:

CNSMT-A5 MODELİ

insanlaşmış tasarım

● Geniş uygulama aralığı ve güçlü çok yönlülük

● Benzersiz sprey tipi otomatik temizleme sistemi

● Enerji tasarruflu silme ve tasarruflu kağıt yapısı

● Benzersiz görüntü işleme sistemi

● Akıllı baskı üretim modu

● Baskı aralığı: 400*340mm/510*340mm

● Uluslararası evrensel UVW üç eksenli bağlantı platformunu benimseyin

● Makine boyutu: 1220X1355X1500mm

● Makine seçenekleri: dinamik kalaylama işleviotomatik şablon delik engelleme algılama işleviotomatik tutkal dağıtma işlevlerisilecek basınç geri besleme işleviotomatik MSE/SPI çevrimiçi işleviotomatik sıcaklık ve nem işlevi

Yüksek Kaliteli Çin Markası CNSMT Reflow fırın- TSM800
