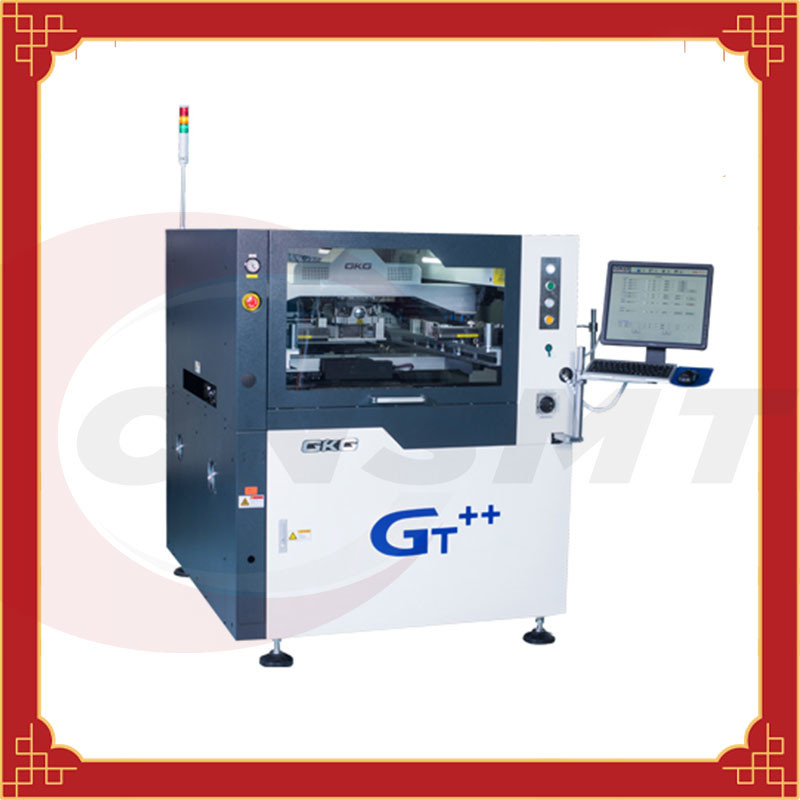

GKG GT++ SMT Lehim Pastası Stencil Yazıcı Otomatik 3KW 60Hz
GKG GT++, High-end SMT tam otomatik yazıcı, otomatik lehim pastası baskı makinesi
| model | GT++ |
| Ekran çerçevesi boyutu | 470×370-737×737 mm |
| Yüzey boyutu | 50×50-510×510mm |
| Yüzey kalınlığı | 0,4-6 mm |
| yüzey ağırlığı | 5Kg |
| Yüzey kenar boşluğu | 2,5 mm |
| İletim yüksekliği | 23 mm |
| İletim yüksekliği | 900±40mm |
| ulaşım hızı | 1500mm/S (MAX) yazılım kontrolü (hız ayarlı) |
| Teslimat Yöntemi | Tek parça taşıma rayı |
| Yüzey destek yöntemi | Manyetik yüksük/kontur bloğu/otomatik olarak ayarlanabilen kriko platformu |
| Yüzey sıkıştırma yöntemi | Otomatik teleskopik üst presleme/esnek sıkıştırma/vakum emme işlevi |
| Baskı sürümü | 0-20 mm |
| Yazdırma modu | Tek veya çift silecek baskı |
| kazıyıcı tipi | Lastik silecek/sadece silecek (açı 45°/55°/60°) |
| kazıyıcı hızı | 6-200mm/sn |
| baskı basıncı | 0,5-10Kg |
| Temizleme yöntemi | Damla temizleme sistemi / ileri geri temizleme / kuru ve ıslak vakum üç mod |
| Görüş alanı | 10×8mm |
| Referans noktası türü | Standart referans noktası/ped/açıklık |
| Kamera tipi | Yukarı ve aşağı görüntüleme görüntüleme sistemi/dijital kamera/geometrik eşleştirme konumlandırma |
| Sistem hizalama doğruluğu ve tekrarlanabilirliği | ±12.5um@6σ, CPK≥2.0 |
| Gerçek lehim pastası baskı tekrarlanabilirliği | ±18um@6σ, CPK≥2.0 |
| Yazdırma döngüsü | ＜7.5sn |
| Güç gereksinimi | AC220V±%10, 50/60Hz, 3KW |
| Basınçlı hava gereksinimleri | 4-6Kgf/cm² |
| Hava tüketimi | Yaklaşık 5L/dak |
| Çalışma sıcaklığı | ﹣20℃~﹢45℃ |
| Çalışma ortamı nemi | %30~%60 |
| Boyutlar (üç renkli ışıklar hariç) | L1240×W1410×H1500 (mm) |
| ağırlık | Yaklaşık 1100Kg |
GKG-GT++ otomatik lehim pastası baskı makinesinin standart işlev tanıtımı:
1. Damla temizleme sistemi
Damlayan temizleme yapısı, solvent borusunun tıkanmasından kaynaklanan kısmi solventsiz silmeyi etkili bir şekilde önleyebilir.
2. Yepyeni sıyırıcı yapı tasarımı
Kayar rayın ve silindirin yeni sıyırıcı yapısı, çalışma stabilitesini iyileştirir ve hizmet ömrünü uzatır.
3. Kılavuz ray konumlandırma sistemi
Uluslararası faydalı model buluş patentleri.Sökülebilir, programlanabilir esnek yan kıskaç cihazı, yumuşak tahtalar, eğrilmiş ve deforme olmuş PCB'ler için yazılım programlama yoluyla benzersiz üst düzleştirme, teneke kalınlığını etkilemeden otomatik olarak genişleyebilir ve büzülebilir.
4. CCD dijital kamera sistemi
Yeni optik yol sistemi - tek biçimli halka ışık ve yüksek parlaklıkta koaksiyel ışık, kademesiz olarak ayarlanabilen parlaklık işleviyle birleştiğinde, her türlü İşaret noktasının (düzensiz İşaret noktaları dahil) kaplamaya uyum sağlamak için iyi tanınmasını sağlar Kalay, bakır Farklı renklerde kaplamalı, altın kaplamalı, kalaylı, FPC ve diğer PCB türleri.
5. Yüksek hassasiyetli PCB kalınlık ayarı kriko platformu
Yapı kompakt ve güvenilirdir, kaldırma sabittir, PIN iğnesi yüksekliği yazılımı otomatik olarak ayarlanır ve farklı kalınlıklardaki PCB kartlarının konumu ve yüksekliği doğru bir şekilde ayarlanabilir.
6. Yepyeni çok işlevli arayüz
Özlü ve kullanımı kolay.Gerçek zamanlı sıcaklık uzaktan kumanda fonksiyonu.
GKG-GT++ otomatik lehim pastası baskı makinesinin isteğe bağlı işlevi:
1. Şişe tipi otomatik kalaylama ve lehim pastası algılama işlevi
Müşterinin baskı kalitesini sağlamak ve verimliliği artırmak için lehim pastasının kalitesini ve şablondaki lehim pastası miktarını sağlamak için mobil otomatik lehim pastası eklenir.
2. Otomatik dağıtım sistemi
Farklı baskı işlemi gereksinimlerine göre, baskıdan sonra PCB kartı doğru bir şekilde dağıtılabilir, kalaylanabilir, astarlanabilir, doldurulabilir ve diğer işlevsel işlemler;Aynı zamanda, dağıtma kafası, daha düşük bir ortam sıcaklığında kullanılabilen bir ısıtma işleviyle de donatılmıştır. Tutkal ısıtıldığında, tutkalın akışkanlığı iyileştirilir.
3. SPI bağlantısı
Kapalı döngü sistemi oluşturmak için SPI ile bağlanır.Zayıf SPI baskısının geri bildirim bilgilerini aldıktan sonra, makine SPI geri besleme ofsetine göre otomatik olarak ayarlanacaktır.XY yönü ofseti 3 ADET olarak otomatik olarak ayarlanabilir ve baskıyı iyileştirmek için şablon temizlenecektir.Kalite ve üretim verimliliği, eksiksiz bir baskı geri bildirim sistemi oluşturur.
4. Çelik ağ algılama işlevi
Şablon üzerinde ışık kaynağı telafisi gerçekleştirerek ve şablonun ağını gerçek zamanlı olarak kontrol etmek için CCD'yi kullanarak, şablonun temizlemeden sonra engellenip engellenmediğini hızlı bir şekilde algılayabilir ve yargılayabilir ve otomatik temizleme gerçekleştirebilir.Bu, PCB kartlarının bir tür 2D denetimidir.Ekle.
5. Endüstri 4.0 uyumluluğuna öncülük etmek
Makine durumunu ve parametrelerini otomatik olarak yükleyerek veya çıkararak müşterilerin endüstriyel 4.0 akıllı üretimi için güçlü bir garanti sağlar.Müşterinin MES sistemi ile sorunsuz bağlantıyı gerçekleştirebilir ve ürünün yüksek izlenebilirliğini gerçekleştirebilir;yerinde yönetime göre akıllı yönetim ve kontrol ekipmanı bakımı, her düzeydeki mühendislik personelinin kullanım haklarının kendi kendine tahsis edilmesini gerçekleştirir.
6. BTB
Çift hat, performansı iki katına çıkarır: iki cihaz, her bir yolda farklı ürünlerin çalıştırılması gibi ayrı ayrı kontrol edilebilir;iki cihaz herhangi bir zamanda tekrar ayrılabilir
