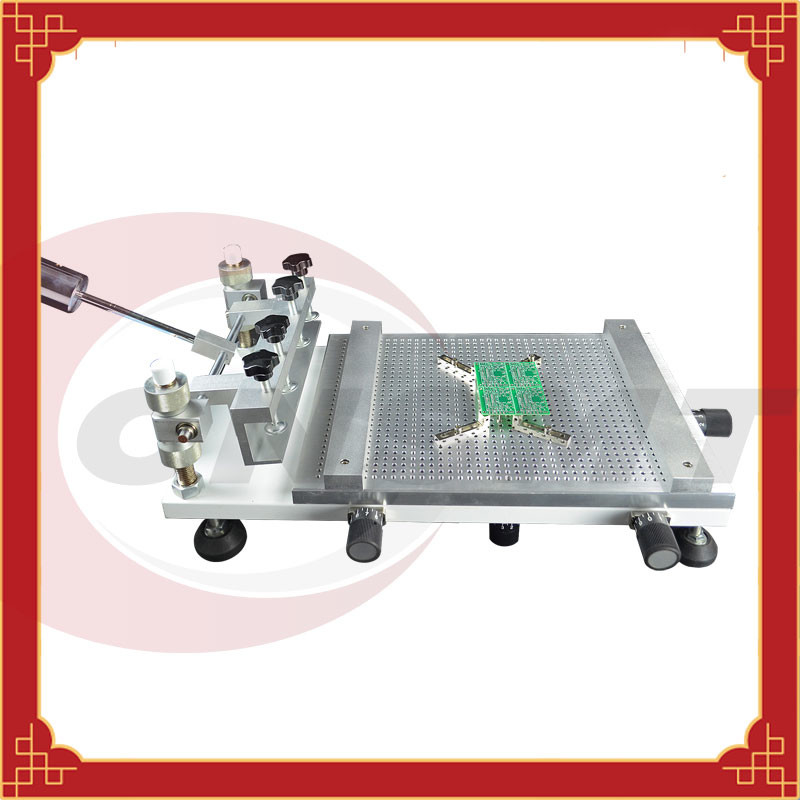

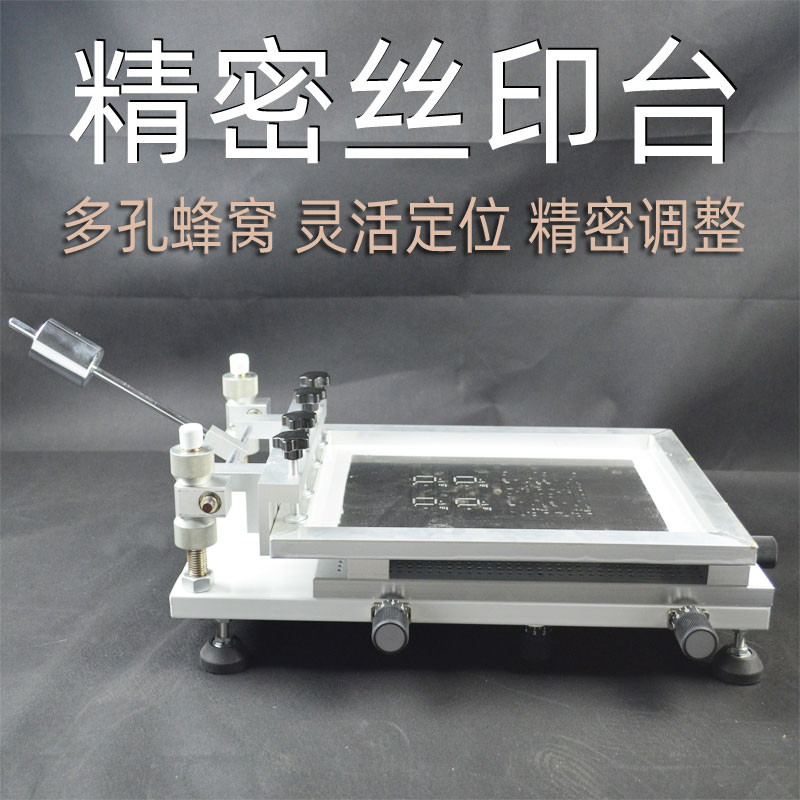

El Lehim Pastası Stencil Makinesi PCB Lehim Stencil Yazıcısı 320 * 450mm
Yüksek hassasiyetli serigrafi masası, el yazıcısı, SMT manuel serigrafi baskı makinesi
[Ürün adı]: SMT manuel serigrafi baskı makinesi
[Ürün markası]: CNSMT
[Ürün malzemesi]: Alüminyum alaşım
[Ürün Açıklaması]: Yüksek hassasiyetli serigrafi masası, el yazıcısı, SMT manuel serigrafi baskı makinesi
[Ürün ağırlığı]: yaklaşık 30KG
[Boyutlar]: 600*330*230 (mm)
[Uygulanabilir modeller]: Baskı PCB'si için uygundur
| Ürün özellikleri: |
| Ürün Adı: Hassas Serigrafi Baskı İstasyonu |
| Maksimum baskı boyutu: 280mm×400mm |
| Baskı hızı: manuel kontrol |
| Çalışma masasının dikey ve yatay ayarı: 10mm |
| Tekrarlanabilirlik: ±0.01mm |
| Boyutlar: 600mm×330mm×230mm |
| Birlikte verilen aksesuarlar: 5 adet L şeklinde konumlandırma tabanı, her özellik için konumlandırma yüksüğü (1.0, 1.5, 2.0, 2.5, 3.0, 3.5, 4.0), her biri 5 adet, toplam 35;3. 20 üst plaka konumlandırma pimi |
| Masa boyutu: 320mm×450mm |
| Maksimum ekran çerçevesi boyutu: 420mm×520mm |
| Baskı kalınlığı: 0-80mm |
| Baskı tablası yüksekliği: 230mm |
| Konumlandırma yöntemi: şekil ve referans deliği |
| Ağırlık: 30kg |
Ürün Süreci
Profesyonel tasarım, hassas üretim, beş ana ürün özelliği, kolay kullanım, yüksek tekrarlanabilirlik, ekipman maliyetlerinden tasarruf etmenize yardımcı olur.
Bir Seiko üretimi
sağlam ve dayanıklı
Parmak izi tablası, CNC tarafından hassas bir şekilde işlenen yüksek kaliteli alüminyum alaşımlı levhadan yapılmıştır.Hassas işlenmiş parçalar standart rulmanlar tarafından tahrik edilir ve yüksek sertlikte kaynaklı işlenmiş işlenmiş şasi, sorunsuz baskı ve deformasyon olmamasını sağlar.
Güvenilir baskı;evrensel petek alt plaka, hareketli yüksük hareketli destek bloğu, PCB'nin esnek konumlandırılması, güçlü ve sağlam, dayanıklı.
B Uygun maliyetli ve ekipman maliyetinden tasarruf edin
Bu makine, küçük seri üretim ve baskı ekipmanlarının işlenmesi, manuel yükleme, konumlandırma, baskı, elek alma ve temizleme vb. için uygundur. Sıradan elle baskı masalarından daha kolay kullanılır ve yarı otomatik baskı makinelerinden daha ucuzdur.
C'nin kullanımı kolay, manuel ince ayar, kullanışlı ve hızlı mı?
Ayar, kullanışlı ve manuel ince ayardır.Kalibrasyon yöntemi, uygun ve hızlı olan baskı platformunun X, Y ekseni ince ayar düzeltmesi ± 5MM ile birlikte şablon hareketini benimser.Şablon braketi, PCB ve baskı kalay kalınlığını kontrol etmek için uygun olan yüksekliği yukarı ve aşağı ayarlamak için bir spiral vidalı çubuk kullanır.Macun miktarı.
D Doğru baskı
Yüksek tekrar doğruluğu ve düşük hata oranı
Baskı tablasının şablon plakası 45 derece döndürülebilir ve tekrarlanabilirlik son derece yüksektir, bu makine ile karşılaştırılabilir, hata oranını büyük ölçüde azaltır ve yanlış hizalama, çökme, daha az baskı ve yapışma sorunlarını en aza indirir.
E, fabrika doğrudan satışları için özelleştirilebilir
Fabrika doğrudan satışları, müşterilerin bireysel ihtiyaçlarını karşılamak için müşterilerin farklı boyutlardaki PCB'lerine göre çeşitli boyutlarda modeller yapılabilir.
Özellikleri:
Bu el baskı tablosu, esas olarak tek ve çift taraflı devre kartı lehim pastası veya kırmızı yapışkanlı baskı gereksinimleri için tasarlanmıştır.Çalışma platformu, yüksek kaliteli alüminyum petek konumlandırma deliklerinden yapılmıştır.Taban kalınlaştırılmış çelik levhadan yapılmıştır ve lazerle kesilmiş ve sayısal olarak kontrol edilmiştir.Güçlü, istikrarlı ve dayanıklıdır.
1. Devre kartının konumlandırılması, konumlandırma için uygun olan ve tekrarlanan işlemlerin doğruluğunu sağlayan konumlandırma pimleri, sabit çubuklar ve sabit plaka işlemlerini benimser.
2. Düzeltme okuma yöntemi çelik ağ üzerinden hareket ettirilir ve baskı platformunun X ve Y eksenlerinin uygun ve hızlı olan ince ayarı ve düzeltilmesi ile birleştirilir.
3. Düzeltme süresini büyük ölçüde kısaltan yeni tasarlanmış X ekseni yön açısı ayarlama işlevi.
4. Çelik hasır braket, devre kartının kalınlığını ve basılı lehim pastasının miktarını kontrol etmek için uygun olan yüksekliği yukarı ve aşağı ayarlayabilen bir spiral vidalı çubuk kullanır.
5. Baskı ekranı, hızlı ve sağlam, baskı plakalı dört düğme ile sabitlenir, 45 derece döndürülebilir ve tekrarlanabilirlik son derece yüksektir.
SMT şablon yazıcı, smt lehim pastası baskı makinesi, smt yamaha al ve yerleştir makinesi, smt montaj hattı, led montaj hattı, samsung montaj hattı, fuji montaj hattı, panasonic montaj hattı, juki montaj makineleri, smt reflow fırın, smt konveyör, pcb yükleyici ve boşaltıcı, SPI, AOI, Stencil inceleme makinesi, Çevrimiçi smt reflow fırın sıcaklık izleme sistemi, pcb tamponu, pcb istifleyici
Şirket Bilgisi
CNSMT, Çin'de 10 yılı aşkın deneyime sahip SMT makineleri ve Çözümü için lider üretici ve tedarikçidir.Ayrıca SMT tüccarları için OEM ve ODM yapabiliriz, SMT alanında çok sayıda kaynağımız var, kullanılmış veya yeni SMT ekipmanlarına veya diğer parçalara ihtiyacınız olsa bile, en iyi kaliteyi ve rekabetçi maliyetli makineleri elde etmenize yardımcı olabiliriz.
Sizin için neler yapabiliriz:
※ Kendi fabrikamızda SMT ekipman ve cihazları üretmekteyiz.
※ Üretim makineleri için profesyonel bir teknik mühendis ekibimiz var
※ İhtiyaçlarınıza göre sizin için çeşitli SMT makinelerini özelleştirebiliriz
※ Tüm dünyada kullanılmış ve yeni SMT ekipmanları alıp satıyoruz.
※ Size SMT tam hat makineleri sağlıyoruz ve dünya çapında ihracat yapıyoruz
※ Sizin için en güvenilir Çinli ortak olmak.
SSS:
1. Fabrika mısınız?
Evet, 14 yıldır nem kontrolüne odaklanan fabrika tedarikçisiyiz.
2. Kataloğu e-posta ile gönderebilir misiniz?
Evet, size tüm kataloğu e-posta ile gönderebiliriz.
3. İnternetten nasıl sipariş verilir?
Ürünü onaylayın (miktar, fiyat, ödeme, nakliye vb.) --- e-posta bekleniyor --- siparişi onaylayın --- ilk ödemeyi yapın --- üretimin tamamlanması --- bakiye ödemesi yapın --- nakliye
* ticaret güvencesi hakkında bilgi almak için tıklayın
4. Peki ya ödeme yolu?
%30 depozito, teslimattan önce ödenen bakiye -- miktar > 5.000 USD
%100 depozito -- tutar < 5.000 USD
5. Nakliye yolu ve zamanlaması nedir?
En ucuz fiyatı, Amerika'ya yolculuk tarihini yaklaşık 30 ~ 40 gün, Avrupa'ya 25 ~ 30 gün, Asya ve Avusturya'ya 7 ~ 15 gün için deniz yoluyla göndermenizi öneririz.Kesin zamanlamayı almak için buraya tıklayın.
6. Garanti kalemi nedir?
Garanti süresi normalde 12 aydır, garanti süresini 24 aya uzatmak isterseniz, değer siparişinizin %10 fazlası olacaktır.
7. Fabrikanızı ziyaret edebilir miyim?
Evet, elbette, daha fazla kar elde etmek için fabrikamızı ziyaret etmenizi bekliyoruz.
8. Fabrikanızla nasıl iletişime geçilir?
Aşağıdaki formda soruşturma gönderin veya yolunuzu seçmek için posta gönderin veya arayın.Buraya Tıkla
9. Ürünü özelleştirebilir misiniz?
Evet, herhangi bir ürünü müşterinin gereksinimlerine göre özelleştirebiliriz.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
