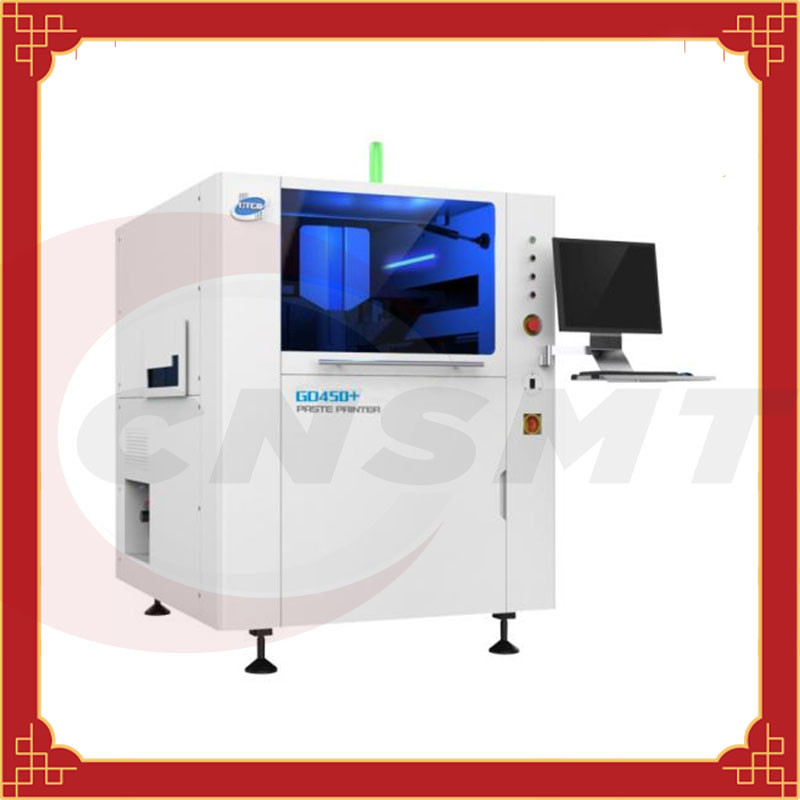

PCB Kartı için Tam Otomatik SMT Stencil Yazıcı GD450+ HTGD
Otomatik baskı makinesi GD450+,HTGD GD450 şablon yazıcı, tam otomatik
[Ürün adı]: Otomatik baskı makinesi GD450+
[Ürün markası]: CNSMT
[Ürün malzemesi]: paslanmaz çelik/plastik
[Ürün Açıklaması]:
HTGD GD450 şablon yazıcı, tam otomatik
| * Büyük tahta boyutu (X x Y) | 450mm x 320mm |
| * Küçük tahta boyutu (X x Y) | 50 mm x 50 mm |
| PCB kalınlığı | 0,4 mm~6 mm |
| çarpıtma | Maks.PCB diyagonal 1% |
| * Büyük tahta ağırlığı | 6Kg |
| Tahta kenar boşluğu | 3 mm'ye kadar şekillendirilmiş |
| * Büyük alt boşluk | 16mm |
| İletim hızı | 1500 mm/sn (Maks) |
| Yerden iletim yüksekliği | 900±40mm |
| Konveyör hattı yönü | Sol-sağ, sağ-sol, sol-sol, sağ-sağ |
| transfer yöntemi | Tek bölümlü taşıma rayı (seçenek: üç bölümlü ray) |
| PCB sıkıştırma yöntemi | Üst paralel dört taraflı sıra presleme tahtası mekanizması düzleştirilir, yazılım elastik yan basıncı, alt çok noktalı kısmi vakumu veya tüm emme boşluğu vakumunu ayarlayabilir, kenar kilitleme substratı sıkılır (isteğe bağlı) |
| Kurul destek yöntemi | Manyetik yüksük, kontur bloğu, özel iş parçası fikstürü, Grid-Lok (isteğe bağlı) |
| SMT otomatik baskı makinesi baskı parametreleri | |
| Baskı kafası | İki bağımsız doğrudan bağlantılı motor sürücüsü, pnömatik-elektrikli tahrik kafası (isteğe bağlı), kapalı devre baskı kafası (isteğe bağlı) |
| Şablon çerçeve boyutu | 420 mm x 500 mm~737 mm x 737 mm |
| *Geniş baskı alanı (X x Y) | 450mm x 320mm |
| kazıyıcı tipi | Çelik silecek/kauçuk silecek (baskı işlemi eşleştirme seçimine göre 45°/55°/60° açı) |
| sıyırıcı uzunluğu | 220mm~500mm |
| sıyırıcı yüksekliği | 65±1mm |
| Bıçak kalınlığı | 0,25 mm Elmas benzeri karbon kaplama |
| Yazdırma modu | Tek veya çift silecek baskı |
| kalıptan çıkarma uzunluğu | 0,02 mm ila 12 mm |
| Baskı hızı | 6 mm/sn ila 200 mm/sn |
| baskı basıncı | 0,5kg ila 10Kg |
| Seyahat planını yazdırma | ±200 mm (merkezden) |
| SMT otomatik baskı makinesi görüntü parametreleri | |
| Görüntü Görüş Alanı (FOV) | 6,4 mm x 4,8 mm |
| Platform ayar aralığı | X, Y: ±7.0mm, θ: ±2.0°. |
| Referans noktası türü | Standart şekil referans noktası (SMEMA standardına bakın), arazi/açıklık |
| kamera sistemi | Ayrı kamera, yukarı/aşağı ayrı görüntüleme görüş sistemi, geometrik eşleştirme konumlandırma |
| Otomatik baskı makinesi performans parametreleri | |
| Görüntü kalibrasyonu tekrarlama doğruluğu | ±12.5 mikron (±0.0005") @6 σ, Cp 2.0'dan büyük veya ona eşit |
| Yazdırma tekrarlanabilirliği | ±25 mikron (±0,001") @6 σ, Cp 2.0'dan büyük veya ona eşit |
| dolaşım süresi | 7.5 saniyeden az |
| Zamanı değiştir | 5 dakikadan az |
| SMT otomatik baskı makinesi | |
| Güç gereksinimi | AC220V±%10, 50/60HZ, 15A |
| Basınçlı hava gereksinimleri | 4~6Kg/cm2, 10.0 çaplı tüp |
| işletim sistemi | Windows XP |
| fiziksel boyut | 1150 mm x 1440 mm x 1480 mm |
| Makina ağırlığı | 1000Kg |
1. Otomatik GD450+ lehim pastası baskı makinesinin hassasiyeti
HTGD'nin sayısal hesaplama modeli, makinenin hassas hizalama gerçekleştirmesini ve 01005 baskıya kolayca ulaşmasını sağlar
2. HTGD otomatik lehim pastası baskı makinesi * ayar platformu
Modüler tahrik yapısının optimize edilmiş tasarımı, platform ayarının kararlılığını etkin bir şekilde geliştirir ve mikro hareket ayarı altında en iyi aktarımı gerçekleştirir, böylece makine en zorlu baskıları karşılar.
Yapı basit ve güvenilirdir ve ayar uygundur.Farklı kalınlıktaki PCB kartlarının PIN pin* yükseklik ayarını gerçekleştirebilir.
3. Otomatik lehim pastası yazıcısının görüntü ve ışık yolu sistemi
Yeni optik yol sistemi - tek tip halka ışık ve yüksek parlaklıkta koaksiyel ışık, * olmadan parlaklığı ayarlama işleviyle birleşir, böylece her türlü İşaret noktası iyi tanınabilir (düzensiz İşaret noktaları dahil), bu uygundur. kaplama Kalay, bakır kaplama, altın kaplama, kalaylı, FPC ve farklı renklerde diğer PCB türleri.Dört yönlü ışık kaynağı ayarlanabilir, telesentrik lens, çelik ağ ve PCB kartı aynı anda aydınlatılır.
4. Kendi ağırlığını dengeleyebilen tam otomatik lehim pastası baskı makinesi programlanabilir yüzer tip adaptif silecek
*Dikey ve düz bağlantılı step motor kontrolü, yerleşik **basınç kontrol sistemi, silecek bıçağının tipini, uzunluğunu, ağırlığını veya kalınlığını hesaba katmaya gerek kalmadan sileceğin orijinal basınç değerini doğru bir şekilde belirleyebilir.
Esnek baskı süreci elde etmek için programlanabilir;Ön ve arka sileceğin farklı basınç gereksinimleri ve lehim pastasının sızmasını önlemek için kaldırma stabilitesi için tasarlanmıştır ve bıçak belirli bir esnek sıkıştırma tasarımına sahiptir.
Sileceğin basıncı, kaldırma hızı, baskı hızı ve baskı aralığı yazılımla ayarlanabilmektedir ve bu müşteri içindir. iyi baskı kontrol platformu.
5. HTGD baskı makinesinin PCB konumlandırma sistemi
Düz kayışlı tahrik, kılavuz rayın kapasitesini etkin bir şekilde artırır, taşıma hızı, kademeli motor tahriki, farklı taşıma hızları ve eylemleri elde etmek için programlanabilir, yeni konsept kılavuz raylar, PCB taşımasının güvenilirliğini sağlamak için kesintisiz iletim, * dört çubuk bağlantı plakası mekanizma, yan Elastik sıkıştırma mekanizması.Programlanabilir basınç ayarı, altta çok noktalı kısmi vakum, manyetik iğne, kontur bloğu, * takım fikstürü (Grid-Lock/seçenek) ve altta H-şekilli genel vakum emme odası (seçenek).
6. Otomatik lehim pastası baskı makinesi temizleme sistemi
Otomatik ve etkili ayırma temizleme yapısı, vakum için yüksek güçlü fan ve Venturi vakum jeneratörü, piston enjeksiyon sistemi ve temizleme sıvısı, kuru, ıslak ve vakumlu üç temizleme yöntemini uygulamak için programlanabilir leke çubuğu ve serbestçe seçilebilir ve birleştirilebilir, Kullanıcı temizleme döngüsünü, süresini ve hızını gerçek ihtiyaçlara göre ayarlayabilir.
Silme kağıdının uzunluğu evrenseldir, sökülmesi ve kaynaklardan tasarruf edilmesi kolaydır;geliştirilmiş vakum ızgarası, temizlemeye elverişli * fan verimliliğinden tam olarak yararlanır
7. Lehim pastası baskısı için otomatik elektronik kontrol sistemi
Güvenli ve bakımı kolay, kendi geliştirdiği modüler entegre devre kullanılır;endüstrinin en gelişmiş endüstriyel kontrol sistemi, hareket sırasında makinenin parametrelerini değiştirmek ve duraklatma işlevini gerçekten gerçekleştirmek için kullanılabilir.
8. Son derece uyarlanabilir çelik hasır çerçeve sıkma sistemi
Otomatik olarak konumlandırılacak çelik ağın MARK noktası konumunu girmeniz yeterlidir; bu, kullanıcıların farklı boyutlardaki çelik ağları esnek bir şekilde değiştirmeleri için uygundur.Çelik ağın en küçük boyutunu, 420 × 500 mm, en küçük boyutu 737 × 737 mm ve 20 ~ 40 mm kalınlığını destekleyebilir.
9. Basit ve kullanımı kolay grafiksel Çince/İngilizce işlem arayüzü
