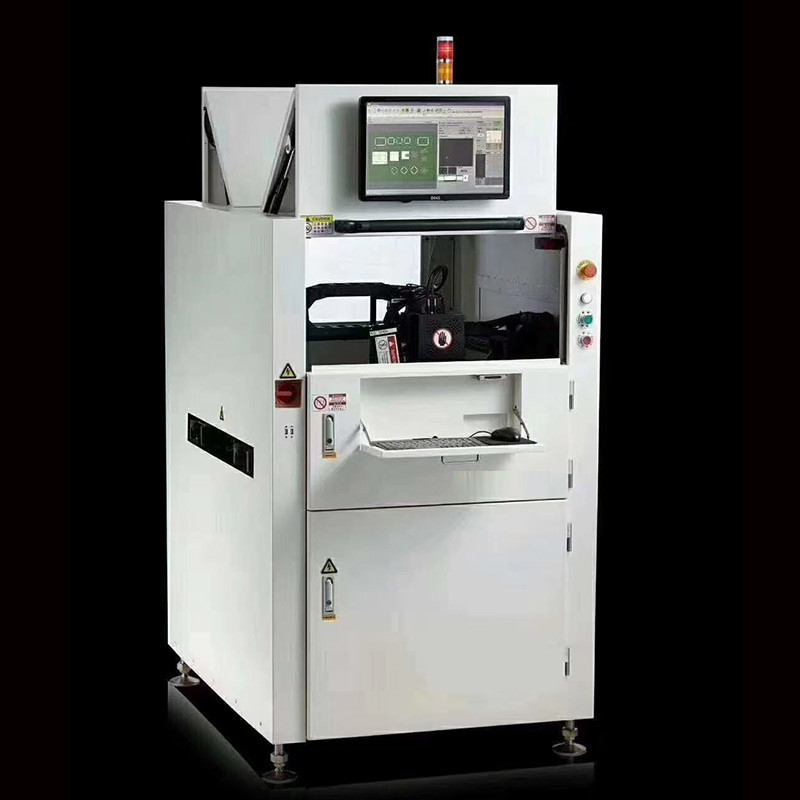

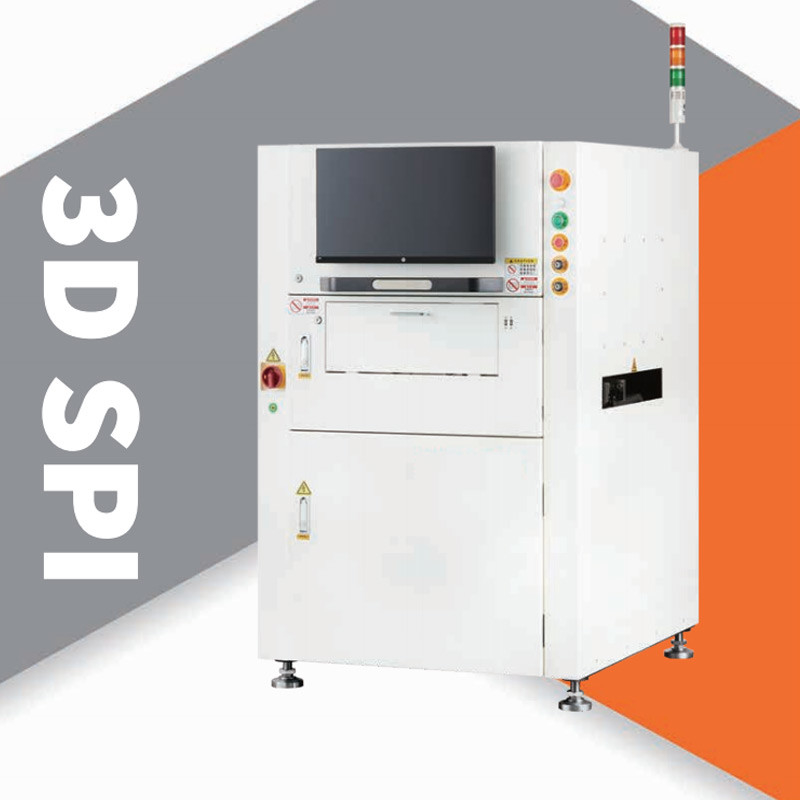

Inline Dual Track 3D SPI, Çift hat lehim pastası denetimi
Şartname:
| 技术平台/Teknoloji Platformu | Çift konveyör Type-B/C |
| 适用系列/Serisi | S dizileri |
| 型号Model | SH8080D |
| 测量原理/Ölçüm Prensibi | 3DwhitelightPSLMPMP(Programlanabilir Mekansal Işık Modülasyonu, Faz Ölçümü Pro fl metri) |
| ölçümler Performanssız Türlerin Tespiti |
(hacim, alan, yükseklik, XY ofseti, şekil, eksik baskı, yetersiz kalay, aşırı kalay, köprüleme, ofset, hatalı şekiller, yüzey kirliliği) |
| 镜头解析度/Lens Çözünürlüğü | 4.5um/5um/6um/8um/l0um/12um/15um/16um/18um/20um(OPSİYON) |
| 精度/Doğruluk | XY(Çözünürlük) :10um |
| 重复精度Tekrar yeteneği | yükseklik:≤1um(4 Sigma) ； hacim/alan:<1%(4 Sigma) ； |
| 检测重复性/GageR&R | <<%10 |
| 检测速度/Kontrol Hızı | 0.35sn/FOV-0.5sn/FOV(seçenek) |
| 检测头数量/Quan litity of Inspection Head | Standart 1 ,seçenek2,3 |
| 基准点检测时间/İşaret Noktası Tespit Süresi | 0.3sn/adet |
| 最大检测高度/Maximun Me au ring Head 弯曲PCB最大测量高度 |
±550um(±1200um seçeneği) |
| PCB Çözgü Maksimum Ölçme Yüksekliği | ±5mm |
| 最小焊盘间距/Minimun Ped Aralığı | 100um(Ped yüksekliği kıyaslama olarak 150um peddir)80um/100um/150um/200um(isteğe bağlı) |
| 最小元件/Minimum eleman | 01005/03015/008004(SEÇENEK) |
| Maxim Boşaltma PCB Boyutu(X*Y) | 450x310+450x310(B)470x310+470x310(C) |
| 630x310+630x310(büyük boy) | |
| 定动轨设置/Konveyör Kurulumu | l ön yörünge, 2,3,4 Dinamik Yörünge |
| PCB传送方向/PCB Transfer Yönü | (Soldan sağa veya Sağdan sola) |
| 轨道宽度调整/Konveyör Genişlik Ayarı | (manuel ve otomatik) |
| 工程统计数据SPC/Mühendislik İstatistikleri | Histogram； X çubuk-R Tablosu； X çubuk-S Tablosu； CP&CPK； %Gage Re part yeteneği Verileri； SPI Günlük/Haftalık/Aylık Raporlar |
| Gerber和CAD导入Gerber&CAD Data lm portu | Gerber formatı desteği (274x, 274d), manuel Öğretme modeli) ； CAD X/Y, Parça No., Paket Tipi girdisi) |
| 操作系统技持/İşletim Sistemi Desteği | Windows 7 Professional(64bit) |
| 设备规格/Ekipman Kalıbı ve Ağırlığı | G1000xD1350xY1530(B),1200KgW1000xD1350xY1550(C),1220Kg |
| 选配件/Opsiyonel | Bir kişi daha fazla makineyi kontrol eder, NetworkS PC (yalnızca yazılım), 1D/2D Barkod tarayıcı, ana hat programlama yazılımı, UPS sürekli güç kaynağı |
Tüyler:
İlgili ürünler:
| SPI muayene smt |
| Çift kanallı 3D SPI |
| 3D SPI pcb denetimi |
| ÇEVRİMİÇİ SPI pcba |
| INLINE SPI testi pcb |
| Lehim pastası muayene makinesi |
| 3D SPI denetim ekipmanının iyi fiyatı |
| otomatik optik muayene makinesi |
| otomatik optik muayene üreticileri |
Sevkiyat ve teslimat:
Şirket Bilgisi
CNSMT, Çin'de 10 yılı aşkın deneyime sahip SMT makineleri ve Çözümü için lider üretici ve tedarikçidir.Ayrıca SMT tüccarları için OEM ve ODM yapabiliriz, SMT alanında çok sayıda kaynağımız var, kullanılmış veya yeni SMT ekipmanlarına veya diğer parçalara ihtiyacınız olsa bile, en iyi kaliteyi ve rekabetçi maliyetli makineleri elde etmenize yardımcı olabiliriz.
Sizin için neler yapabiliriz:
※ Kendi fabrikamızda SMT ekipman ve cihazları üretmekteyiz.
※ Üretim makineleri için profesyonel bir teknik mühendis ekibimiz var
※ İhtiyaçlarınıza göre sizin için çeşitli SMT makinelerini özelleştirebiliriz
※ Tüm dünyada kullanılmış ve sıfır SMT ekipmanları alıp satıyoruz.
※ Size SMT tam hat makineleri sağlıyoruz ve dünya çapında ihracat yapıyoruz
※ Sizin için en güvenilir Çinli ortak olmak.
Servisimiz
1, SMT tam hat çözümü
2, SMT Çevresel ekipman üreticisi
3, SMT besleyici, smt meme, smt besleyici kalibrasyonu, PCB arabası, besleyici arabası, PCB deposu, SMT silecek üreticisi
4, Kullanılmış ve yeni YAMAHA JUKI FUJI PANASONIC SAMSUNG ve reflow fırın yazıcıları satın alın ve satın
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
