Otomatik SMT Kontrol Makinesi 3D AOI PCB Kontrol Sistemi 60Hz

Otomatik SMT Kontrol Makinesi 3D AOI PCB Kontrol Sistemi 60Hz

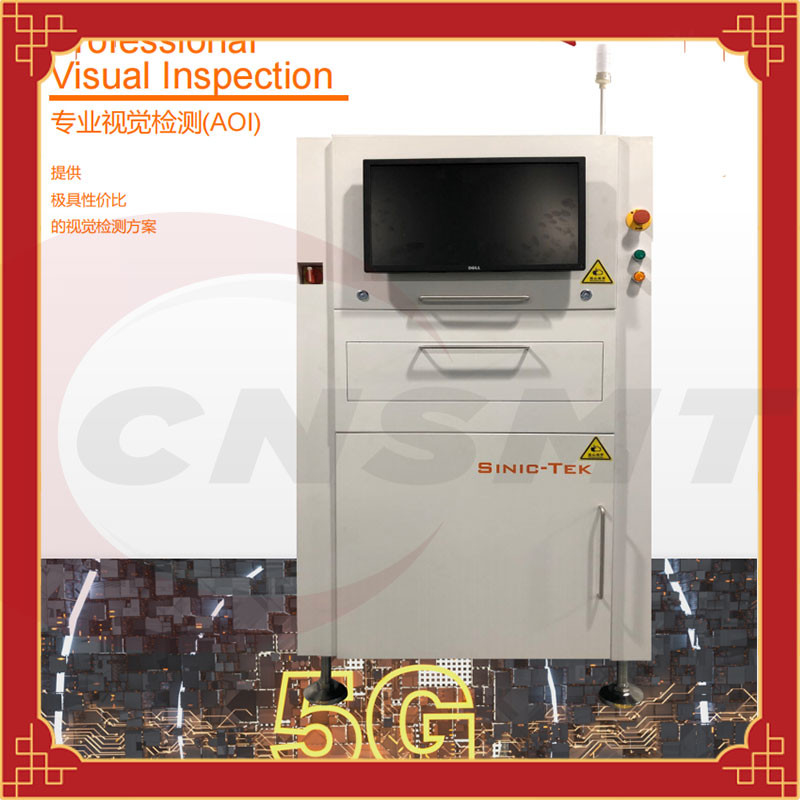

3D AOI, CNSMT-S510 High-end 3D Otomatik PCB kontrol makinesi

◆ PSLM PMP programlanabilir faz profili modülasyonu ölçüm teknolojisi

◆ Dört/sekiz yollu projeksiyon senkron yapılandırılmış ışık teknolojisi

◆ Ölçüm öğeleri: eksik parçalar, ofset, döndürme, üç boyutlu polarite, ters parçalar, OCV, dik, yan yukarı, mezar taşı, zayıf kaynak vb.

◆ Lehim eklemi muayene öğeleri: lehim ucu, lehim hacmi yüzdesi, daha fazla kalay, daha az kalay, köprüleme, delik tıkama, kalay tırmanma, ped kontaminasyonu vb.

◆ En küçük algılama öğesi: 01005 (İngilizce)

◆ XY doğruluğu: 10um

◆ Yüksek tekrarlanabilirlik doğruluğu: <1um(4sigma)

◆ Algılama alanı: 450x450mm

◆ Ultra yüksek kare hızlı yüksek hassasiyetli endüstriyel kameraya sahip telesentrik lens

◆ Algılama hızı: 0,45 saniye/FOV

◆ İşaretleme noktası tanıma: 0,5 saniye/her biri

◆ Maksimum algılama yüksekliği: 10mm

◆ Panodaki bileşenlerin yüksekliği: 50mm

◆ Bükülmüş PCB'nin maksimum ölçüm yüksekliği: ±5mm

◆ İşletim sistemi: Windows 10 Professional (64 bit)

◆ Beş dakikalık programlama, tek tuşla çalıştırma

◆ SPC proses teknolojisi kontrolü

Gerçek 3D görüntü
Nesnenin renginden, yüzeyinden ve malzemesinden etkilenmez
65 m'ye kadar özel şekilli bileşenler algılanabilir
Ek teste gerek yok
PCB bükülmesini, yabancı maddeleri ve kirliliği aynı anda tespit edebilir
3DAOI inceleme öğeleri: eksik parçalar, ofset, mezar taşları, yan ayakta, daha fazla kalay, daha az kalay, yükseklik, yanlış lehimleme, yanlış lehimleme, yüzer yükseklik, kaldırılmış ayaklar, tırmanma kalay, pimler ve PCB yeşil yağ ile ölçülebilen yabancı nesneler , Uçan malzeme, OCV teknolojisi yanlış parçaları algılar ve tersine çevirir.

2. 3DAOI'nin ana uygulama alanları

3D AOI, yüksek test doğruluğu (0,4um) nedeniyle otomotiv elektroniği, MINI LED çip testi, yarı iletken paketleme, bellek çipleri ve çeşitli montaj devre kartlarında yaygın olarak kullanılmaktadır.
