2D Jutze Aoi Muayene SMT Muayene Makinesi M Boyut Çevrimdışı 60Hz

2D Jutze Aoi Muayene SMT Muayene Makinesi M Boyut Çevrimdışı 60Hz

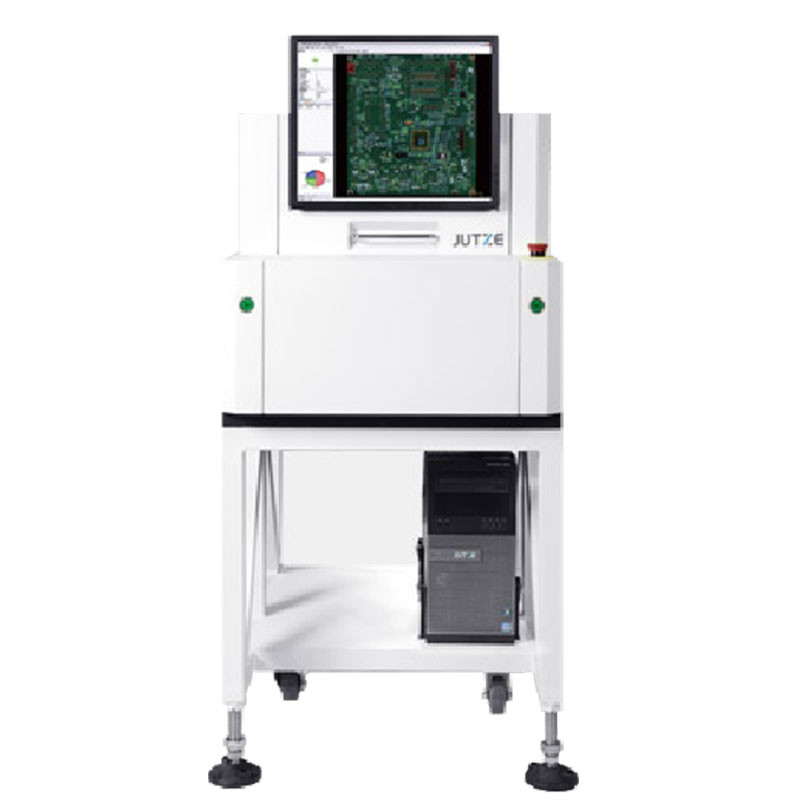

M boyutu çevrimdışı 2D AOI, JUTZE ekonomi PCB kontrol makinesi CNSMT-2000D

Cihaz türü: M boyutu çevrimdışı 2D AOI
Uygulanabilir alt tabaka: 50mm x 50mm-330mm x 250mm
Yüzey kalınlığı: 0.4mm-3.0mm
Çözünürlük: 12 um (5um-17.5um seçeneği)
Boyutlar: W625 X D847 X H1300 (mm)
Ağırlık: 168KG

Hata türü
Teneke fırçaladıktan sonra, yama yapmadan önce: köprü kaydırma-Wuxi-yetersiz teneke
Yeniden akış lehimlemeden önce montajdan sonra: yer değiştirme, sızıntı, polarite, eğrilik, bükülmüş ayaklar, yanlış parçalar
Yeniden akış lehimleme veya dalga lehimlemeden sonra: daha az kalay/daha fazla kalay, kalay kısa devresi yok
PCB endüstrisi çıplak tahta denetimi
ana özellik
1) Yüksek hızlı denetim sistemi
PCB kartı montaj yoğunluğu ile ilgisi yok
2) Hızlı ve kullanışlı programlama sistemi
Grafik arayüzü altında
Kurulum sonrası verileri kullanarak otomatik veri algılama
Denetim verilerini hızla düzenlemek için bileşen veritabanını kullanın
3) Tespit için çok sayıda özel çok işlevli algılama algoritması ve ikili veya gri seviyeli optik görüntüleme işleme teknolojisi kullanın
4) Algılanan bileşenin konumunun anlık değişimine göre, yüksek hassasiyetli algılama elde etmek için algılama penceresinin otomatik düzeltmesi gerçekleştirilir.
5) Elektriği doğrudan PCB kartı üzerinde mürekkeple işaretleyerek veya çalışma ekranında grafiksel bir hata göstergesi kullanarak kontrol edin.
Göreceli karşılaştırma
Manuel inceleme AOI denetimi
pcb<18*20 binlerce pedden daha az
İnsanlar önemli yardımcı sınav
Zaman normal normal
Kalıcılık kişiden kişiye değişir (zayıf) iyi
Güvenilirlik kişiden kişiye değişir (zayıf) daha iyi
Doğruluk kişiden kişiye değişir, yüksek hata oranı
Zamanın uzunluğu
VE VEYA TERS VER
Ortak bir mantık işlemi

AOI'nin uygulanması aşağıdaki iki ana hedefe sahiptir:
Nihai kalite
Üretim hattından çıktığında ürünün son durumunu izleyin.Üretim sorununun çok net olduğu, ürün karışımının yüksek olduğu, miktar ve hızın önemli olduğu durumlarda bu amaç tercih edilir.AOI genellikle üretim hattının sonuna yerleştirilir.Bu konumda, ekipman çok çeşitli proses kontrol bilgileri üretebilir.
Süreç takibi
Üretim sürecini izlemek için denetim ekipmanı kullanın.Genellikle ayrıntılı kusur sınıflandırması ve bileşen yerleşimi ofset bilgilerini içerir.Ürün güvenilirliği, düşük karışımlı yüksek hacimli üretim ve istikrarlı bileşen tedariki önemli olduğunda, üreticiler bu hedefe öncelik verir.Bu genellikle, belirli üretim durumunu çevrimiçi olarak izlemek ve üretim sürecinin ayarlanması için gerekli temeli sağlamak için üretim hattında çeşitli yerlere yerleştirme ekipmanının yerleştirilmesini gerektirir.
