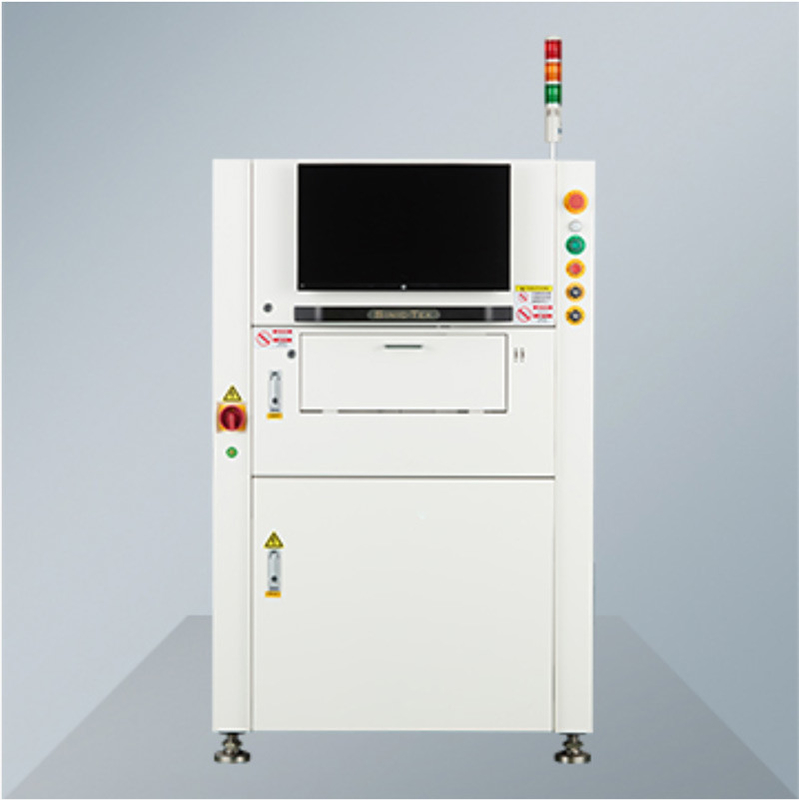

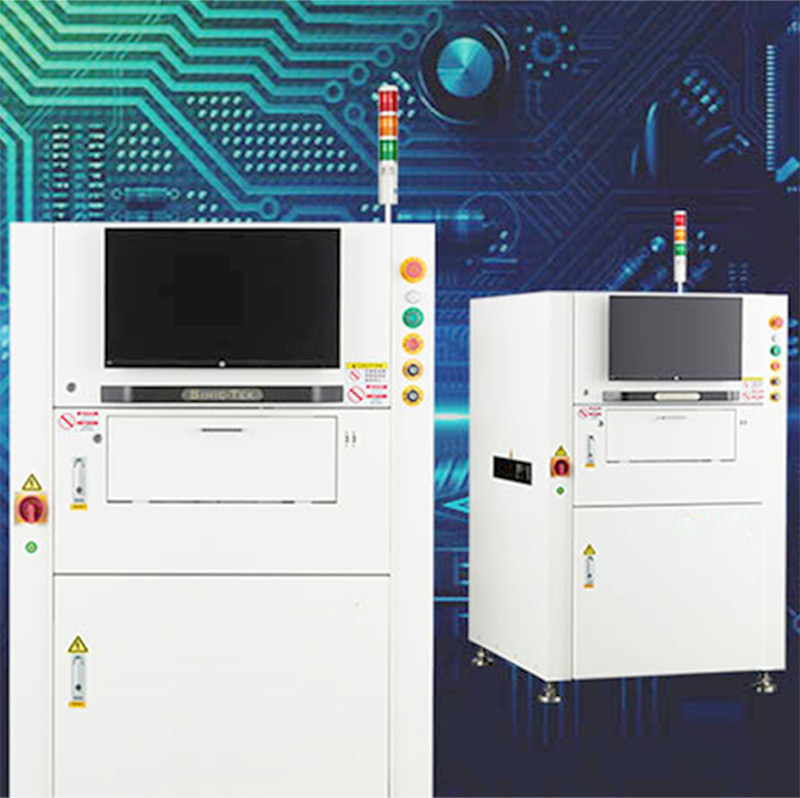

Inline 3D SPI, Standart Otomatik lehim pastası kontrol sistemi
Çin'deki en güçlü SMT 3D SPI Üreticilerinden biri olarak, size çevrimiçi lehim pastası muayene makinesinin tüm farklı modellerini sunuyoruz, 3D SPI'nin çeşitli boyut ve modellerine sahibiz, ayrıca ihtiyacınıza göre özelleştirebiliriz.
İyi fiyat ve kusursuz hizmet ile, bizi seçtiğinizde en iyi ve güvenilir ortağınız olacağız.
| 技术参数/Parametreler | |
| 技术平台/Teknoloji Platformu | Standart Tip-B/C |
| 适用系列/Serisi | S dizileri |
| 型号Model | SH8080 |
| 测量原理/Ölçüm Prensibi | 3DwhitelightPSLMPMP(Programlanabilir Mekansal Işık Modülasyonu, Faz Ölçümü Pro fl metri) |
| ölçümler Performanssız Türlerin Tespiti |
(hacim, alan, yükseklik, XY ofseti, şekil, eksik baskı, yetersiz kalay, aşırı kalay, köprüleme, ofset, hatalı şekiller, yüzey kirliliği) |
| 镜头解析度/Lens Çözünürlüğü | 4.5um/5um/6um/8um/l0um/12um/15um/16um/18um/20um(OPSİYON) |
| 精度/Doğruluk | XY(Çözünürlük) :10um |
| 重复精度Tekrar yeteneği | yükseklik:≤1um(4 Sigma) ； hacim/alan:<1%(4 Sigma) ； |
| 检测重复性/GageR&R | <<%10 |
| 检测速度/Kontrol Hızı | 0.35sn/FOV-0.5sn/FOV(seçenek) |
| 检测头数量/Quan litity of Inspection Head | Standart 1 ,seçenek2,3 |
| 基准点检测时间/İşaret Noktası Tespit Süresi | 0.3sn/adet |
| 最大检测高度/Maximun Me au ring Head 弯曲PCB最大测量高度 |
±550um(±1200um seçeneği) |
| PCB Çözgü Maksimum Ölçme Yüksekliği | ±5mm |
| 最小焊盘间距/Minimun Ped Aralığı | 100um(Ped yüksekliği kıyaslama olarak 150um peddir)80um/100um/150um/200um(isteğe bağlı) |
| 最小元件/Minimum eleman | 01005/03015/008004(SEÇENEK) |
| Maxim Boşaltma PCB Boyutu(X*Y) | 450x500mm(B) 470x500mm(C) |
| 630x686mm( 630x550mm büyük boy) | |
| 定动轨设置/Konveyör Kurulumu | ön yörünge (seçenek olarak arka yörünge) |
| PCB传送方向/PCB Transfer Yönü | (Soldan sağa veya Sağdan sola) |
| 轨道宽度调整/Konveyör Genişlik Ayarı | (manuel ve otomatik) |
| 工程统计数据SPC/Mühendislik İstatistikleri | Histogram； X çubuk-R Tablosu； X çubuk-S Tablosu； CP&CPK； %Gage Re part yeteneği Verileri； SPI Günlük/Haftalık/Aylık Raporlar |
| Gerber和CAD导入Gerber&CAD Data lm portu | Gerber formatı desteği (274x, 274d), manuel Öğretme modeli) ； CAD X/Y, Parça No., Paket Tipi girdisi) |
| 操作系统技持/İşletim Sistemi Desteği | Windows 7 Professional(64bit) |
| 设备规格/Ekipman Kalıbı ve Ağırlığı | G1000xD1150xH1530(B),965KgW1000xD1174xH1550(C),985Kg |
| 选配件/Opsiyonel | Bir kişi daha fazla makineyi kontrol eder, NetworkS PC (yalnızca yazılım), 1D/2D Barkod tarayıcı, ana hat programlama yazılımı, UPS sürekli güç kaynağı |
