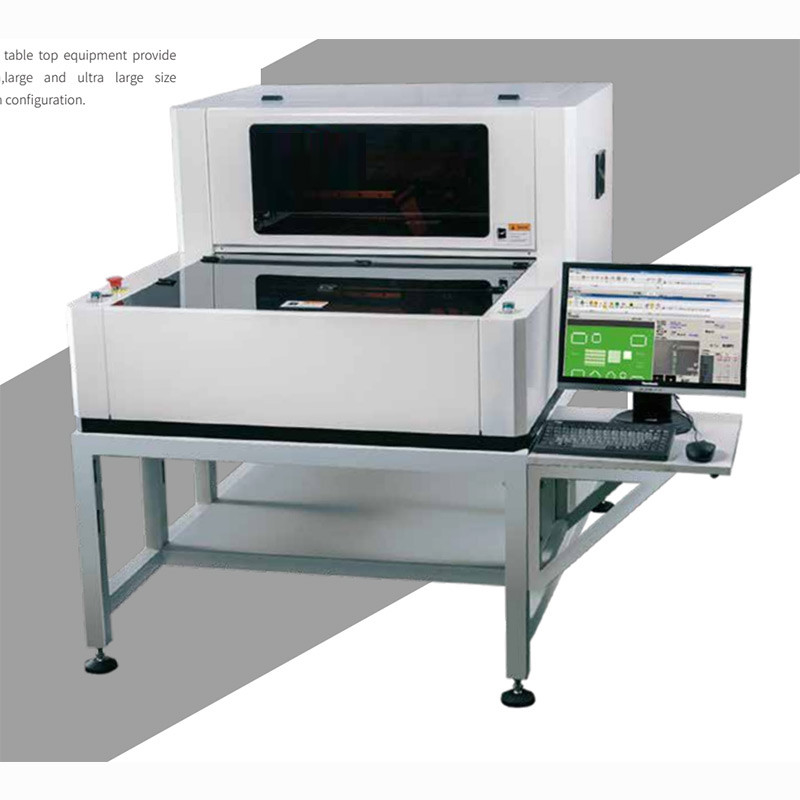

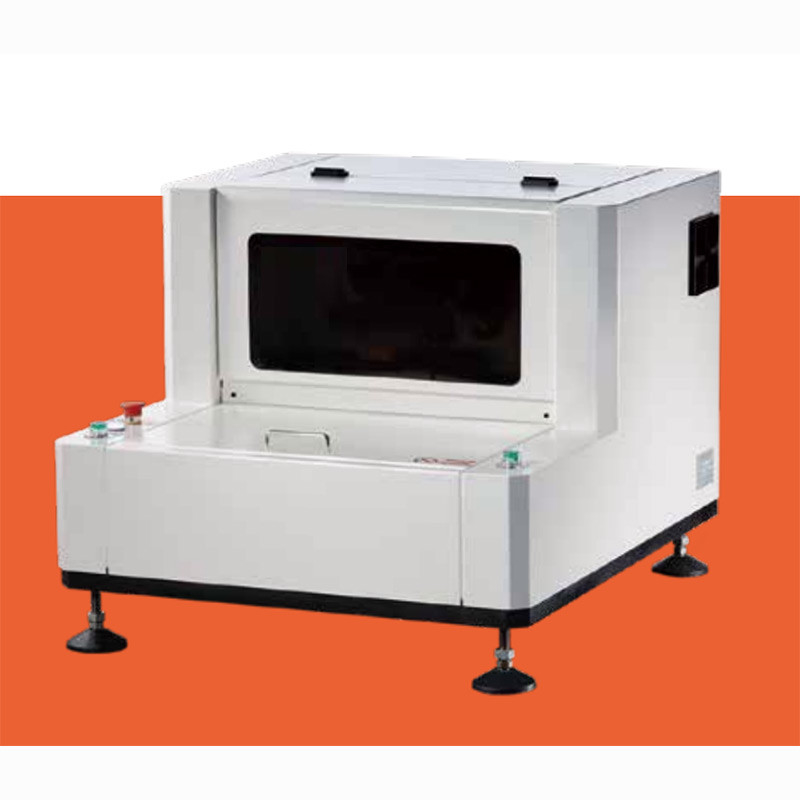

Çevrimdışı Otomatik SPI, Masaüstü lehim pastası muayene makinesi
Bu, orta veya küçük SMT fabrikalarının bir kısmını karşılamak için ekonomik ve yüksek kaliteli bir çevrimdışı lehim pastası kontrol sistemidir, piyasada bu tür uygun maliyetli SPI makinesini geliştirdik
Bu çevrimdışı SPI, hattan çok daha ucuz, sadece daha az maliyete ihtiyacınız var, SMT montaj hattınız için otomatik bir lehim pastası kontrol makinesi alacaksınız.
Masaüstü SPI özelliği:
| parametreler | ||||
| modeli | CN-OS100 | CN-OS200 | CN-OS300 | |
| Ölçüm Prensibi | 3DwhitelihtPSLMPMP(Programlanabilir Mekansal Işık Modülasyonu, Faz Ölçümü Pro fl metri) | |||
| ölçümler | (hacim, alan, yükseklik, XY ofseti, şekil) | |||
| Performanssız Türlerin Tespiti | (eksik baskı, yetersiz kalay, aşırı kalay, köprüleme, ofset, ma şekilleri, yüzey kirliliği) | |||
| 相机像素Kamera Piksel | 1,3 milyon | 5 milyon | 5 milyon | |
| 镜头解析度Lens Çözünürlüğü | 20um/18um | 16um(13um seçeneği) | 16um(13um seçeneği) | |
| 可测最小元件 | 402 | 0201(01005 seçenek olarak) | 0201(01005 seçenek olarak) | |
| 视野尺寸FOV Boyutu | 26*20mm | 30*30mm 30*30mm |
||
| 高度Yükseklik Doğruluğu | 0.37um | |||
| XY精度 Doğruluk | (XY yönü) :15um XY yönü) :10um | |||
| 重复精度Tekrar yeteneği | (hacim:<lum ( 4 Sigma) ； dönüm:<1%(4 Sigma) | |||
| 检测重复性GageR&R | < %10 | |||
| 检测速度Muayene Hızı | 1.5sn/FOV | 0.5sn/FOV | ||
| 检测头数量Muayene Başlığı Miktarı | Tek Kafa Tek Kafa |
|||
| 基准点检测时间İşaret Noktası Tespit Süresi | 0.5sn/adet | |||
| 最大检测高度Maximun Me au yüzük Yüksekliği 弯曲PCB最大测量高度 |
±350um ±550um |
|||
| PCB Çözgü Maksimum Ölçme Yüksekliği | ±2 mm | ±5mm | ||
| 最小焊盘间距Minimum Ped Aralığı | 150um(padheightof150uma referanstır) | |||
| 最小测量大小En Küçük Ölçüm Boyutu | 长方形(dikdörtgen) :150um； 圆形(yuvarlak) :200um | |||
| 最大PCB载板尺寸Maksimum Yükleme PCB Boyutu | X350xY250mm X460xY350mm X700xY600mm | |||
| 定动轨设置Sabit veya Esnek Yörünge Ayarı | 左定轨sol yörünge | 前定轨ön yörünge | 前定轨ön yörünge | |
| 工程统计数据Mühendislik İstatistikleri | Histogram； X çubuk-R Tablosu； X çubuk-S Tablosu； CP&CPK； %Gage Re part yeteneği Verileri； SPI Günlük/Haftalık/Aylık Raporlar | |||
| Gerber和CAD导入Gerber&CAD Data lm portu | 支持Gerber格式(274x, 274d) Gerber formatını destekler； 人工Teach模式manuel Teach modeli； CAD X/Y, Parça No., Paket Tipi等导入(CAD X/Y, Parça No., Paket Tipi girdisi) |
|||
| 操作系统支持İşletim Sistemi Desteği | Windows 7 Professional(32~32bit) | |||
| 设备规格Ekipman Kalıbı ve Ağırlığı | 630x480x540mm；75KG | 810x930x530mm；125KG | 1500x1100x600mm；345KG | |
| 选配件Seçenekler | ||||
| 1D/2D Barkod扫描枪； UPS不间断电源； 工作台(除CN-OS300外) | ||||
| 1D/2D Barkod tarayıcı； UPS sürekli güç kaynağı； iş istasyonu(CN-OS300 hariç) | ||||
Tüyler"
PMP modülasyon profil ölçüm teknolojisi
Gelişmiş faz profili modülasyon ölçüm teknolojisini (PMP), 8 bit gri tonlamalı çözünürlüğü kullanarak, 0,37 mikron algılama çözünürlüğüne ulaşır.Lehim pastası baskısının yüksek hassasiyetli 3D ve 2D ölçümünü gerçekleştirin.
Tüm yönetim kurulu denetimi
Tam otomatik tüm pano inceleme ve manuel ölçüm yeteneği.Tespit edilmesi gereken tüm lehim pastalarının hacmini, alanını, yüksekliğini, XY konumunu otomatik olarak tespit edin ve eksik baskı, daha az kalay, daha fazla kalay, köprüleme, ofset, kötü şekil vb. gibi proses kusurlarını otomatik olarak kontrol edin. Doğrudan içe aktarma Gerber'i destekler Biçim (274x, 274d) biçimi, manuel Öğretme modu.
1. Algılama doğruluğu ve algılama güvenilirliği sağlayın.
2. Yükseklik doğruluğu: ±1um (kalibrasyon aracı)
3. Tekrarlanabilirlik: 1um'dan (4 σ) daha az yükseklik (kalibrasyon aracı)
4. Hacim %1'den (5 σ) az (kalibrasyon aracı)
5. Senkronize dağınık yansıma teknolojisi (DL), lehim pastasının yapısal gölgesini ve parlak nokta girişimini tamamen çözer.
6. 1.3 milyon piksel yüksek hassasiyetli endüstriyel dijital kamera ve yüksek hassasiyetli özel endüstriyel lens benimseyin.
7. Entegre dökme alüminyum çerçeve ve mermer taban, mekanik yapının stabilitesini sağlar.
8. Hassas servo motor ve vidalı mil ve kılavuz ray, ekipmanın mükemmel mekanik konumlandırma hassasiyetini sağlar.
9. Gerber dosyası içe aktarma ve manuel Öğretme, tüm kullanıcı gereksinimlerini karşılar.
10. Beş dakikalık programlama ve tek tuşla çalıştırma, kullanıcının işlemini basitleştirir.
11. Gerçek zamanlı algılama ve ekipman durumunu izlemek için sezgisel dinamik izleme işlevi.
12. Algılama hızı 2,5 saniye/FOV'dan azdır.
