SPI Inline 3D Lehim Pastası Muayene Makinesi Kontrol İçin Hataları Azaltın

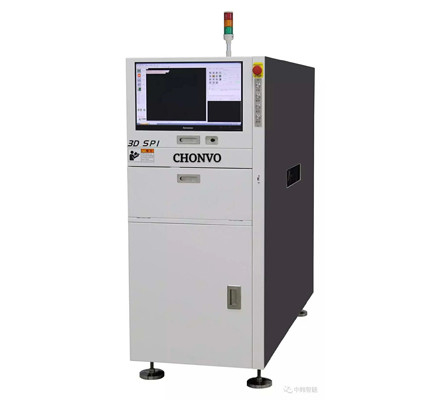

3D SPI inline lehim pastası muayene makinesi

SPI olarak da kısaltılan 3D lehim pastası kontrol makinesi, baskılı devre kartlarının doğru yazdırılıp yazdırılmadığını test etmek için kullanılır.

Bu, PCB'ler için yaygın olarak kullanılan ve halen birçok tüketici tarafından kullanılan bir tekniktir.Son birkaç yılda bu makineyi kullanarak birçok şirket uzun vadeli başarılara imza attı.Çünkü üreticiler bu makineyi kullanarak yüksek kalitede baskılı devre kartları üretmiştir.

Üretim sürecinde ilgili tüm noktaların kontrol edilmesi esastır, bu nedenle karmaşık montajların üretimi için lehim pastası denetimi büyük önem taşır.

Bu yazıda, özellikleri, nasıl çalıştığı ve dahası dahil olmak üzere 3D lehim pastası denetimi hakkında daha fazla bilgi paylaşacağız.Bu nedenle, bu konuda daha fazla bilgi edinmek istiyorsanız, bizimle uyum içinde kalın!

• Lehim pastası denetimi nasıl çalışır?

Hepimizin bildiği gibi günümüzde baskılı devre kartları için lehim muayenesi büyük önem kazanmıştır.Ama nasıl çalışıyor?Bu bölümde, nasıl çalıştığına dair gerçek bilgileri paylaşacağız?

O halde vakit kaybetmeden başlayalım!

3D lehim pastası incelemesi, lehim pastasındaki kusurlar için baskılı devre kartlarını görsel olarak izleme yöntemidir.Bu yöntem, PCB'lerdeki kusurları tespit etmek için kullanıldığından, bir şey olup olmayacağını otomatik olarak bilecektir.

Doğru yapılmış herhangi bir baskılı devre kartına eşlik edecek özel ölçümler vardır.Ayrıca alan, hacim, yükseklik, şekil, kayma, köprü ve taşma ölçme yeteneğine de sahiptir.

Bu yöntem, kusurları tespit etmede çok doğrudur.Arızaların tespiti önemlidir çünkü tahtanın çalışmasından etkilenmesi gibi ciddi sorunlara yol açabilir.

Lehim pastası kontrol makinesi, lehim pastası kalınlığının ölçümü için bir lazer cihazı ekler.Daha sonra SPI, iyi bir PCB örneği almalı ve fotoğrafını çekmelidir.Yargı, PCB'nin resmine ve verilerine dayanmaktadır.Elbette yanlış değerlendirmeler olacak ve oranı yüksek olacaktır.

Lehim pastası inceleme makinesi, yalnızca nesne tarafından kapsanan bir alan varsa yüzeyde görüntü incelemesi yapabilir.Lehim pastası kontrol makinesi ayrıca SPI'nin yüksekliğini, SPI'nin düzlüğünü vb. ölçebilir. Ayrıca lehim pastası baskısının kaydırılmış, köprülenmiş, hasarlı vb. olup olmadığını tespit etmek için kullanılır.

• Lehim pastası muayenesi neden önemlidir?

3d lehim pastası inceleme makinesinin özelliklerine dalmadan önce neden önemli olduğunu paylaşacağız?Bu muayeneyi neden yapmamız gerekiyor ve muayeneyi yaptıktan sonra elde ettiğimiz faydalar nelerdir?bu yüzden zaman kaybetmeden konuya girelim ve bu incelemenin neden önemli olduğunu görelim.PCB'lerdeki hataları tespit etmek için bir lehim pastası kontrol makinesi kullanılır.PCB'lerde meydana gelen hataların çoğunun hatalı lehim pastası baskısından kaynaklandığı gözlemlenmiştir.Lehim pastası muayene makineleri büyük önem taşımaktadır.Denetimi yaptıktan sonra elde ettiğimiz bazı avantajlar şunlardır:

• PCB'nin kalitesini ve performansını iyileştirir:

Lehim pastası denetimi, PCB'nin performansını ve kalitesini iyileştirmeye yardımcı olan yüksek hassasiyetli yüksek kaliteli ekipman kullanır.Yüksek kaliteli kameralar, lehim pastasının hizalamasını ve hacmini ölçmede çok yardımcı olan 3 boyutlu resimler yapmak için kullanılır.Bu, PCB'lerin verimini ve baskı kalitesini artırmaya yardımcı olur.

• Daha iyi kontrol ve izleme için gelişmiş ekipman:

Daha önce tartıştığımız gibi lehim pastası kontrol makineleri, yüksek kaliteli resim kameralarından oluşur.Bu kameralar yüksek kaliteli 3d görüntüler üretir.Geleneksel kameraların aksine, bu kameralar SPI'nin yüksekliğini yakalayabilir.Bu şekilde lehim pastasının hacmi hassas bir şekilde ölçülür.Böylece SPI yardımıyla üreticiler lehimleme sürecini kolaylıkla izleyebilirler.

• Lehim hatalarını azaltmaya yardımcı olur:

Lehimleme makinelerinin dev özelliği, baskılı devre kartlarında oluşan hataların azaltılmasına yardımcı olabilmeleridir.Baskı işlemi hakkında önemli bilgiler lehim pastası incelemesi ile elde edilebilir.Bu size işlem sırasında oluşan kusurlar hakkında net bir fikir verir.Bu sayede hataları azaltmak için gerekli aksiyonları alabilirsiniz.

• CNSMT 3D satır içi lehim pastası muayene makinesinin özellikleri:

​

• Yüksek hız ve maksimum çıktı elde edebilir:

CNSMT 3d inline lehim pastası kontrol makinesi çok yüksek hızda çalışır ve daha fazla çıktı üretir.Tamamen dijital 3d kameralar endüstriyel telosentrik lens, yüksek çözünürlük, ultra genişlikte alan derinliği, ultra düşük distorsiyon, benzersiz paralel tasarım vb. ile çalışır. Bu yüksek hız nedeniyle lehim pastası kontrol makinesi hatayı daha verimli bir şekilde tespit eder. Bir sorun, problem var mı.PCB kalınlığı 0,6-5,0 mm aralığında olmalıdır.

• Plaka bükme telafisi çözümü:

Baskılı devre kartlarının ve çevrimiçi verilerin gerçek zamanlı olarak net görüntülerini üretmek için plaka bükme telafisine olanak tanır.Plakaya bükme, yüksek doğruluk ve verimlilikle yapılır.Öncelikle bükme plakaları analiz edilir ve ardından bükme testi tamamlanır.Analiz edildikten sonra plakaları bükerek makinenin verimli çalışmasına yardımcı olur.

• 3d raster projeksiyon kafası:

Rasterleştirme, farklı şekillerde tanımlanmış bir görüntünün alınması ve bir dizi piksel, nokta, çizgi vb. olabilen raster görüntülere dönüştürülmesi işlemidir. nesnelerin 3d görüntüsü.Gölgelerin neden olduğu hatalı ölçümler konusunda endişelenmeden gölgesiz 3 boyutlu algılama gerçekleştirin.

• Çalıştırması kolay:

CNSMT 3d lehim pastası kontrol makinesi, insan dostu bir makinedir.Kullanması çok kolay.İçindeki klavye sistemi hem Çince hem de İngilizce olarak mevcuttur.Gerber, CAD ithalatını destekler.Ayrıca çevrimdışı ve manuel programlamayı da destekler.Uygulama yöntemi çok basittir ve tüketici bu işlevi büyük kolaylıkla gerçekleştirebilir.

• Mükemmel yazılım:

Doğru programlama ve hataları hızlı bir şekilde tespit etmek için yazılımın yüksek hassasiyet ve doğrulukta olması gerekir.Tüm programlamayı büyük bir kolaylıkla gerçekleştirebilmesi için son derece sezgisel olmalıdır.CNSMT 3d lehim pastası kontrol makinesi, son derece sezgisel bir yazılımdan oluşur.Bu yazılım sayesinde kullanıcılar için büyük bir verimlilikle 3d görüntüler üretir.Bu tür yazılımlarla hataları daha etkin bir şekilde tespit edebilir ancak daha az kalay, uç, kısa devre vb. bileşenler için zayıf algılama gösterir.

• Yüksek hassasiyet:

AC servo motor sistemi, hassas bilyalı vidalar ve lineer kılavuz çiftleri ile birlikte, yüksek hızlı ve doğru algılama yetenekleri, hızlı ve kararlı hareket ve 10μm'den daha az konumlandırma doğruluğu sağlar.

Lehim pastası inceleme makinesi, yalnızca nesne tarafından kapsanan bir alan varsa yüzeyde görüntü incelemesi yapabilir.Lehim pastası kontrol makinesi ayrıca SPI'nin yüksekliğini, SPI'nin düzlüğünü vb. ölçebilir. Ayrıca lehim pastası baskısının kaydırılmış, köprülenmiş, hasarlı vb. olup olmadığını tespit etmek için kullanılır.

• Lehim pastası muayene işlemini gerçekleştirirken dikkat etmeniz gereken hususlar:

Aşağıdaki hususları göz önünde bulundurursak, lehim pastası 3d inceleme makinesinin gerçekleştirilmesi daha kolay hale gelebilir:

• Silecek hızı:

Silecek hareket hızı, lehim pastasının şablonun açıklıkları ve PCB yüzeyi üzerinde yuvarlanması için ne kadar süre mevcut olduğunu belirler.Tipik olarak saniyede 25 mm'lik bir ayar kullanılır, ancak bu, şablon içindeki deliklerin boyutuna ve kullanılan lehim pastasına bağlıdır.

• Silecek basıncı:

Şablonun temiz bir şekilde silinmesini sağlamak için silecek bıçağının uzunluğu boyunca yeterli basınç uygulamak önemli hale gelir.Şablonda aşırı aşınmaya neden olan daha büyük deliklerden macunun kepçelenmesine neden olabileceğinden çok fazla basınç uygulamayın.

Ayrıca şablon ve PCB arasında macunun kanamasına neden olabilir.Çok az baskı uygulamak, şablonun üzerine macunun bulaşmasına neden olabilir.Bu, zayıf birikme ve PCB'ye eksik transfer ile sonuçlanır.

• Silecek açısı:

Sileceğin açısı, sabitlendikleri tutucular tarafından tipik olarak 60 dereceye ayarlanır.Açı artarsa ​​lehim pastasının şablondan çıkarılmasıyla sonuçlanır ve böylece daha az lehim pastası birikir.Silecek bir baskıyı tamamladıktan sonra, açı küçülürse arkasında lehim pastası kalıntısı bırakabilir.

• Şablon ayırma hızı:

Şablonlar için yaklaşık 3 mm'lik bir ayar hızı kullanılmaktadır ve şablonlardaki deliklerin boyutuna göre yönetilir.Bu, PCB'nin şablonlardan ayrılma hızıdır.

Hız çok yüksekse, lehim pastasının açıklıktan tam olarak çıkmamasına neden olur.

• Şablon temizleme:

Şablon düzenli olarak temizlenmelidir.Temizleme hem otomatik hem de manuel yöntemlerle yapılabilir.Otomatik temizleme, sabit sayıda baskıdan sonra şablonun temizlenmesine izin veren sistemi ayarladı.Sistem iki işlevi yerine getirir, önce lekelenmeyi önlemek için şablonun alt tarafını temizler.İkincisi, tıkanıklıkları durdurmak için boşlukları bir vakum kullanarak temizlemektir.

• Şablon ve silecek durumu:

Hem silecekler hem de şablonlar, herhangi bir mekanik hasardan korunmak için dikkatli bir şekilde muhafaza edilmelidir.Her ikisi de kullanımdan önce ve sonra iyice kontrol edilmelidir.Sileceklerde ve şablonlarda herhangi bir hasar fark edilirse, güvenilir ve tekrarlanabilir bir işlem sağlamak için değiştirilmelidir.

• PCB desteği:

Bu işlemi gerçekleştirirken göz önünde bulundurmanız gereken bir diğer önemli faktör de PCB'nin şablona karşı düz tutulması gerektiğidir.PCB tam olarak desteklenmiyorsa, zayıf macun tortusu gibi baskı kusurlarına yol açabilir.

• Baskı darbesi:

Baskı darbesi, sileceğin şablonlar arasında kat ettiği mesafedir.Kapladığı mesafe yaklaşık 20 mm'dir.Kapladığı mesafe, macunu deliklere iten aşağı doğru kuvveti oluşturan lehim pastası boncuğunun yuvarlanması olduğundan, dönüş vuruşunda pastanın yuvarlanması için yeterli alana izin vermelidir.

• Denetleme:

İşlemi doğrulamak için lehim pastası tortularını kontrol etmek için otomatik inceleme kullanılabilir.2d ve 3d muayene olmak üzere iki tip lehim pastası muayenesi mevcuttur.2d inceleme, macun dolgusunun alanını kontrol eder ve 3d inceleme, macun dolgusunun hacmini kontrol eder.

Çözüm:

3d lehim pastası muayene makinesi, PCB'leri için hemen her endüstrinin ihtiyacı haline geldi.Hataları tespit etmek ve PCB'lerin doğru yazdırılıp yazdırılmadığını test etmek için kullanılır.Çünkü PCB'lerde hataların oluşmasının sebebinin hatalı baskı olduğu gözlemlenmiştir.

3d lehim pastası inceleme makinesi, makalede daha önce tartıştığımız birçok özellik ile karşımıza çıkıyor.Bu özellikler, hızlı bir şekilde daha fazla çıktı üretmesini sağlayan yüksek hızı içerir.Yüksek hassasiyet ve doğrulukla çalışır.

İşlemi daha verimli gerçekleştirmesini sağlayan yüksek kaliteli bir yazılıma sahiptir.Klavye sisteminin hem Çince hem de İngilizce versiyonları mevcut olduğundan kullanımı çok kolaydır.

Bu muayene makinesi, PCB'lerin performansını iyileştirdiği, yüksek kaliteli ekipman sağladığı ve hataların azaltılmasına yardımcı olduğu için büyük önem taşımaktadır.Sürece başlamadan önce, daha verimli çalışabilmeniz için her zaman bazı hususları aklınızda bulundurun.Bunlara silecek hızı, silecek basıncı, muayene vb. dahildir.
