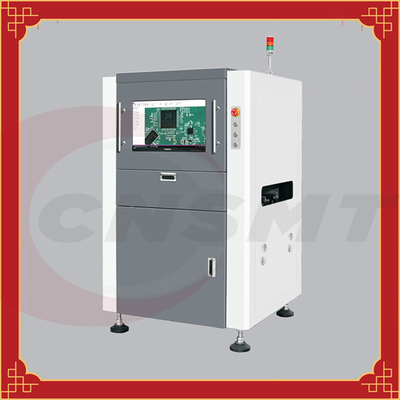

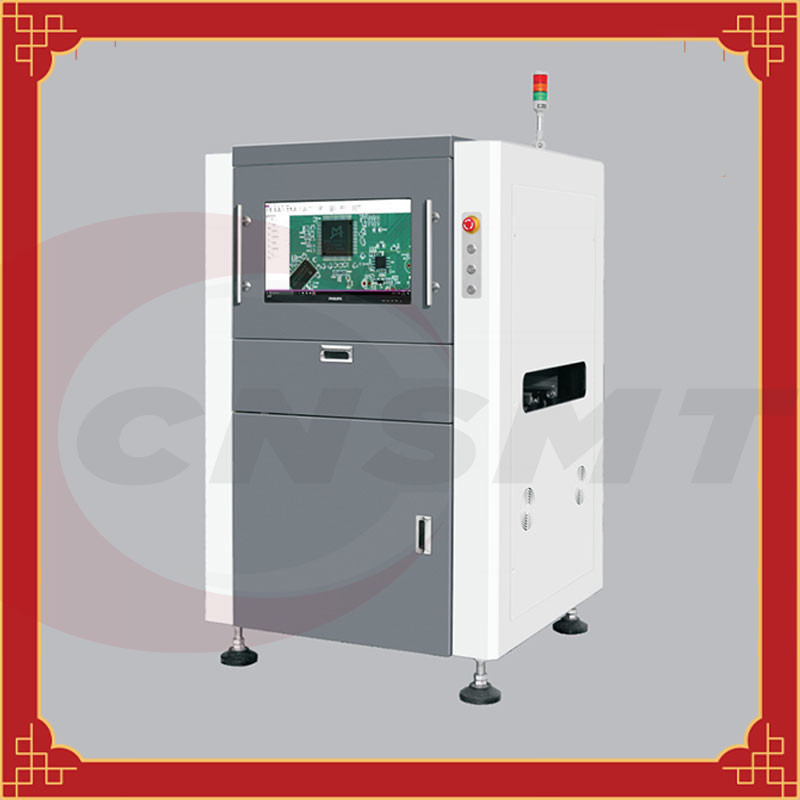

Çevrimiçi Hat İçi Otomatik Optik Kontrol Sistemleri 2D SMT PCB AOI Makinesi
Düşük maliyetli 2D SMT AOI, Çevrimiçi/Hat İçi Otomatik Optik Denetim
| optik kamera | 5 milyon yüksek hızlı akıllı dijital endüstriyel kamera (isteğe bağlı) |
| Çözünürlük (FOV) | Standart 15μm/Piksel (FOV'a karşılık gelir: 38mm*30mm) 10/15/20μm/Piksel (isteğe bağlı) |
| Optik lens | 5M piksel düzeyinde telesentrik lens, alan derinliği: 8mm-10mm |
| Işık kaynağı sistemi | Parlak RGB koaksiyel halka çok açılı LED ışık kaynağı |
| işletim sistemi | Windows 10 Profesyonel |
| bilgisayar kurulumu | i3 CPU, 8G GPU grafik kartı, 16G bellek, 120G katı hal sürücüsü, 1TB mekanik sabit sürücü |
| makine gücü | AC 220V ±%10, frekans 50/60Hz, nominal güç 1.2KW |
| PCB akışı | Düğme aracılığıyla sola → sağa → sola ayarlanabilir |
| PCB atel yöntemi | Otomatik olarak açılan veya geri çekilen ikili fikstür |
| Z ekseni sabitleme yöntemi | 1 iz sabittir, 2 iz otomatik olarak ayarlanabilir |
| Z ekseni iz ayar yöntemi | Genişliği otomatik olarak ayarla |
| Parça yüksekliği | 900±25mm |
| Hava basıncı | 0.4～0.8Harita |
| Mekanik Boyutlar | Uyarı ışığı olmadan 900mm×950mm×1600mm (U×G×Y) yükseklik |
| Makina ağırlığı | 500kg |
| İsteğe bağlı yapılandırma | Çevrimdışı programlama yazılımı, harici barkod tabancası, MES izlenebilirlik sistemi arayüzü açık, bakım istasyonu ana bilgisayarı |
| boyut | 50×50 mm～500×325 mm (daha büyük boyut müşteri ihtiyaçlarına göre özelleştirilebilir) |
| kalınlık | 0,3 mm～6 mm |
| tahta ağırlığı | ≤3KG |
| net yükseklik | Üst net yükseklik ≤30mm, alt net yükseklik ≤20mm (özel gereksinimler özelleştirilebilir) |
| Minimum test elemanı | 0201 bileşenleri, 0,3 mm ve üzeri adımlı IC'ler (isteğe bağlı olarak 01005 bileşene kadar) |
| lehim pastası baskı | Varlık, sapma, daha az kalay, daha fazla kalay, açık devre, kirlilik, hatta kalay vb. |
| Parça hatası | Eksik parçalar, ofset, çarpıklık, mezar taşları, yan ayakta, devrilmiş parçalar, ters polarite, yanlış parçalar, hasarlı, birden fazla parça vb. |
| Lehim bağlantı kusuru | Daha az kalay, daha fazla kalay, sürekli kalay, sanal lehim, çoklu parçalar vb. |
| Dalga lehimleme denetimi | Pim, Wuxi, daha az kalay, daha fazla kalay, sanal lehim, kalay boncuk, kalay deliği, açık devre, çoklu parçalar vb. |
| Kırmızı plastik tahta muayene | Eksik parçalar, ofset, çarpıklık, mezar taşları, yan ayakta, devrilmiş parçalar, ters polarite, yanlış parçalar, hasarlı, tutkal taşması, birden fazla parça vb. |
