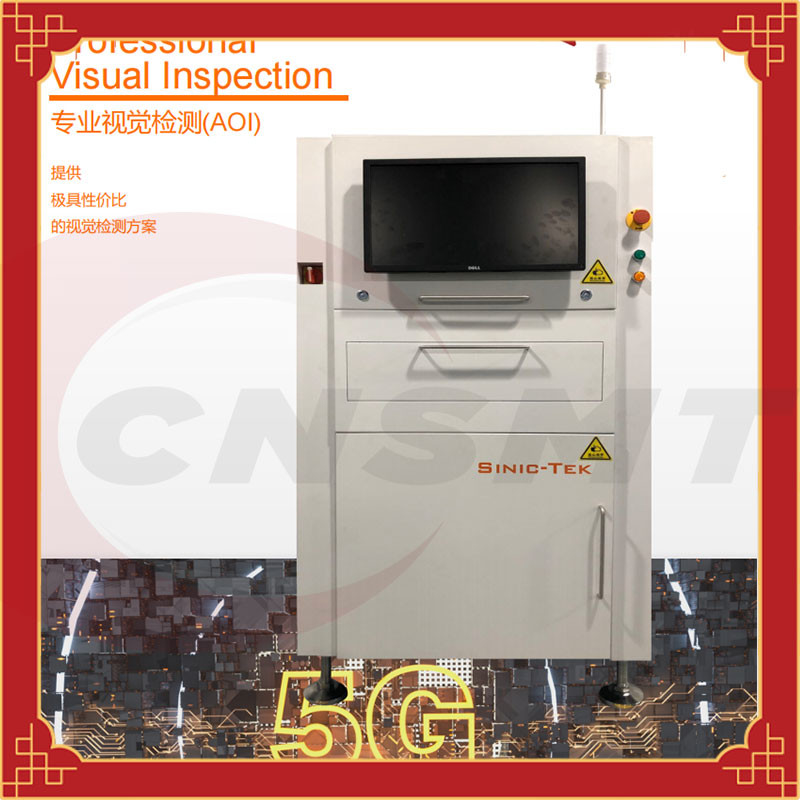

2D AOI Sıralı SMT Muayene Makinesi Çevrimiçi Otomatik Optik Muayene Ekipmanı
SMT 2D Inline AOI muayene makinesi, Profesyonel çevrimiçi Görsel Muayene
CNSMT AOI, distorsiyonsuz bir telesentrik lens ve çoklu referans noktası kalibrasyon yöntemi kullanır.
Ve pedin ve gövdenin ikili konumlandırılması da dahil olmak üzere algılama penceresinin otomatik olarak konumlandırılması, tahta sorununu çözer.
Deformasyonun neden olduğu çerçeve sapması, yanlış alarmları büyük ölçüde azaltır!
AOI'miz çok seviyeli renk toplamayı benimsiyor ve malzemenin rengi zayıf
Farklı uyumluluk daha yüksek!Malzeme renk farkından kaynaklanan yanlış alarmlardan etkili bir şekilde kaçının!
Şartname:
| görüntüleme sistemi | Monoray çevrimiçi makine-S510 | Çift hatlı çevrimiçi makine-S510D | Aşağı aydınlatmalı çevrimiçi makine-M300 | Çift taraflı fotoğraf çevrimiçi makinesi-M400 |
| kamera | Standart konfigürasyon: 5 milyon piksel endüstriyel kamera (opsiyonel: 12 milyon piksel endüstriyel kamera) | Standart konfigürasyon: 12 milyon piksel endüstriyel kamera | ||
| Lens | telesentrik mercek | |||
| ışık kaynağı | RGB üç renkli ışık | |||
| Çözünürlük | Standart konfigürasyon: 15um (isteğe bağlı 10um) | Standart konfigürasyon: 16um (isteğe bağlı 10um) | ||
| görsel alan | 5 milyon piksel endüstriyel kamera: 10um: 24*20mm 15um: 36*30mm 12 milyon piksel endüstriyel kamera: 10um: 40*30mm 16um: 64*48mm |
|||
| Spor platformu | ||||
| Ölçülebilir tahta boyutu | 420mm*350mm | Tek hatlı şanzıman: 420mm*560mm Çift hatlı şanzıman: 420mm*310mm | 510mm*460mm | |
| Levha kalınlık aralığı | 0,3~5 mm | |||
| Klip genişliği | 3mm | |||
| Yukarı ve aşağı net yükseklik | Fabrika standardı: ÜST:30mm BOT:30mm Maksimum ayarlanabilir: ÜST: 45 mm BOT: 45 mm |
Fabrika standardı: YİD: 30 mm Maksimum ayarlanabilir: BOT:50mm |
Fabrika standardı: ÜST:50mm BOT:30mm Maksimum ayarlanabilir: ÜST:50mm BOT:50mm |
|
| Maksimum tahta ağırlığı | 5kg | 7KG | ||
| Algılama hızı | 250~300ms/FOV | |||
| X, Y hareketi | servo motor | |||
| Ekipman Özellikleri | ||||
| işletim sistemi | Windows10 64bit | |||
| güç kaynağı | AC220V,50/60Hz | |||
| Hava basıncı | 0.5Mpa | |||
| Parça yüksekliği | 900±20mm | 730±20mm (ara parçalar eklenebilir) | ||
| Makina ağırlığı | Yaklaşık 600KG | Yaklaşık 800KG | Yaklaşık 600KG | Yaklaşık 730KG |
| makine boyutu | L890*W990*H1560mm (Uyarı lambaları dahil değil) |
L890*W1380*H1560mm (Uyarı lambaları dahil değil) |
L990*W1400*H1100mm (Uyarı lambaları dahil değil) |
L990*W1400*H1600mm (Uyarı lambaları dahil değil) |
| Test öğeleri | ||||
| SMT test öğeleri: | Yanlış parça, eksik parça, ters, ofset, mezar taşı, yan ayakta, devrilmiş, hasarlı, kısa devre | |||
| Daha az kalay, sanal lehimleme, boş lehimleme, tutkal taşması, açıkta bakır, pim yükseltme, pim deformasyonu | ||||
| THT test öğeleri: | Wuxi, daha az kalay, daha fazla kalay, boşluk, kısa devre, açıkta bakır, yanlış lehim, gömülü ayak, lehim topu, yabancı cisim | |||
