SPI 6500 7500 Çevrimdışı PCB Görsel Kontrol Makinesi 500W 3MP Kamera
ÇEVRİMDIŞI SPI-6500/7500 LEHİM PASTA MUAYENE MAKİNESİ
CNSMT, Shenzhen Çin'deki çevrimdışı lehim pastası muayene makinesinin güvenilir bir tedarikçisidir.
Lehim pastası denetimi, yüksek kaliteli iş ve en iyi sonucu sağlamak için her SMT montajında hayati bir süreçtir.
PCB kartına lehim pastası uygulamak, hataya yer olmayan bir işlemdir.Ve bunu sağlamanın bir yolu, PCB'lerin herhangi bir boşluk, fazla lehim pastası vb. olup olmadığını görmek için PCB'lerin iyice kontrol edileceği bir inceleme makinesinden geçmesidir.Bu inceleme süreci, tüm montaj sürecini hatasız panolara sahip olduğundan %100 emin hale getirecektir.
Çevrimdışı bir lehim pastası kontrol makinesi, kaliteyi sağlamanın yanı sıra, doğru ve hızlı çalışabildiği için montaj hattındaki zaman yönetimini de iyileştirebilir ve manuel muayenenin başaramayacağı bir şeydir.

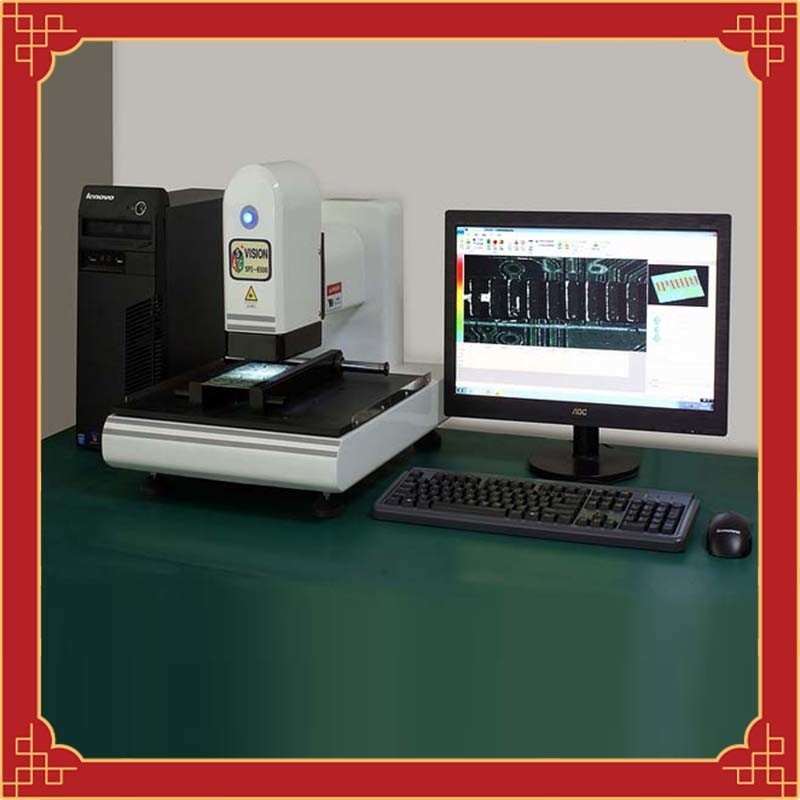

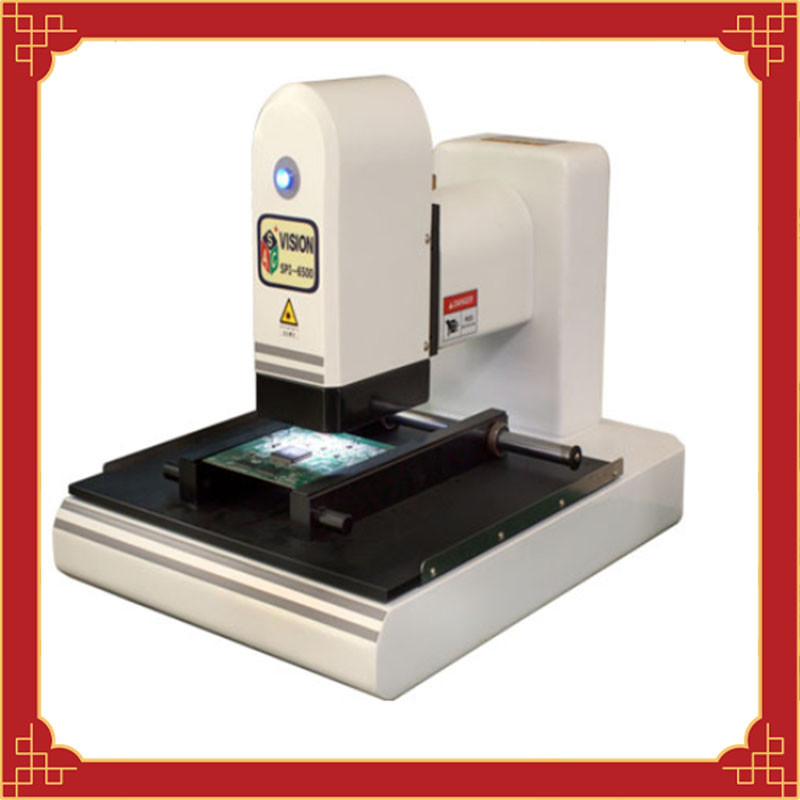

SPI 6500 Spesifikasyonu:
Otomatik Optik Muayene Ekipmanları / Muayene Sistemi
Ürün Adı: Lehim Pastası Kontrol Sistemi
Ürün modeli: 3D SPI 6500
Tür: Yarı otomatik 3D modu
Ürün Özellikleri
1. Dostu programlama arayüzü.^ ^
2. Çoklu ölçüm yöntemleri
3, tarama aralığı ayarlanabilir
4, Görüntü 3D simülasyon işlevi
5.Bağımsız 3D dinamik görüntüleyici
6. Güçlü SPC işlevi
7 , Ekranın ortasına dönmek için tek tıklama
8, serigraf ve bakır kalınlığını ölçebilir
Ürün Özellikleri
1. Testin yüksek hassasiyetini ve kararlılığını sağlamak için orijinal ithal Alman yüksek çözünürlüklü renkli kamerayı kullanma.
2. Dış ortam ışık kaynağından daha az etkilenen ve daha kararlı ve daha uzun ömürlü olan askeri sınıf ikincil lazer benimsenmiştir.
3. Esnek donanım tasarımı, ışık kaynağı, lazer ve kamera benimseyin, farklı renkli PCB kartlarını test edebilir.
4. Yazılım analiz koşulları veritabanına dayalıdır ve sezgisel ve anlaşılması kolay olan analiz koşullarına göre erken uyarı işlevini gerçekleştirir.
5. Güçlü rapor analiz işlevi, otomatik olarak R-Chart, X-Bar oluşturur ve CPK'yı otomatik olarak hesaplar.
6. El yazısı raporların çeşitli dezavantajlarından tamamen kaçınarak ayrıntılı ve eksiksiz SPC raporlarını dışa aktarın.
7. Yazılım, testin yüksek hassasiyetli tasarımına odaklanan basit ve pratik bir konsept benimser ve düzeltme bloğunun tekrarlanabilirliği artı veya eksi 0.001 mm'ye ulaşır.Zh
Ürün parametreleri
| 1. Marka: Amerikan ASC |
| 2.Model: SPI-6500 |
| 3. Yazılım dili: Basitleştirilmiş Çince, İngilizce |
| 4. Uygulama: lehim pastası, kırmızı plastik, BGA, FPC, CSP, vb. |
| 5. Ölçüm öğeleri: kalınlık, alan, hacim, düzlem mesafesi |
| 6. PCB deformasyon düzeltmesi: PCB eğim açısı otomatik olarak hesaplanır ve otomatik olarak düzeltilir |
| 7. Odak yöntemi: manuel odaklama |
| 8. Aydınlatma kaynağı: beyaz LED modülü |
| 9. Işık kaynağı ölçümü: 650nm düşük güçlü kırmızı lazer modülü |
| 10. Ölçüm prensibi: Lazer 3 açı fonksiyonu yöntemi |
| 11.Y ekseni otomatik hareket aralığı: 60 mm |
| 12. Hassas çözünürlük: 0.1 mikron |
| 13. Görüş Alanı (FOV): 15 * 12 (G * Y) mm |
| 14. Tarama adımı: minimum 5 mikron (5 mikron / 10 mikron / 15 mikron / 20 mikron) |
| 15.PCB boyutu: 400 * 400 mm (özel boyut özelleştirilebilir) |
| 16. Tekrarlanan ölçüm doğruluğu: 1 mikrondan az |
| 17. Hacim tekrar doğruluğu: %1'den az |
| 18. Alan tekrar doğruluğu: %1'den az |
| 19. İzin verilen PCB kalınlığı: 1 ~ 10 mm |
| 20. Maksimum ölçüm yüksekliği: 4 mm |
| 21. Görüntü çözünürlüğü: 3 milyon |
| 22. Ölçüm hızı: 250 kare/saniyeye kadar |
| 23.3D görüntüleme modu: nokta dizisi ekranı, çizgi dizisi ekranı, görüntüleme ekranı, herhangi bir açıda döndürülebilir |
| 24. Ölçüm yöntemi: otomatik tam ekran ölçümü, çerçeve seçimi otomatik ölçümü, çerçeve seçimi manuel ölçümü |
| 25. SPC analizi: ortalama değer, maksimum değer, minimum değer, X-Bar & R grafik analizi, histogram analizi & Ca / Cp / Cpk çıktısı, vb. Sigma otomatik olarak karar verir |
| 26. Proses kontrolü: üretim hattı, zaman, baskı bilgileri, lehim pastası bilgileri, şablon verileri, |
| 27. İşletim sistemi: Windows 7 veya üzeri |
| 28. Bilgisayar sistemi: çift çekirdekli 2G veya daha fazlası, 2G bellek, PCI yuvası, 3 USB bağlantı noktası, 20 inç LCD ekran |
| 29. Ekipman gücü: 220V / 50 / 60HZ |
| 30. Ekipman güç tüketimi: 300W |
| 31. Ekipman ağırlığı: 45 kg |
| 32. Boyutlar: U * G * Y (400 mm * 550 mm * 360 mm) |

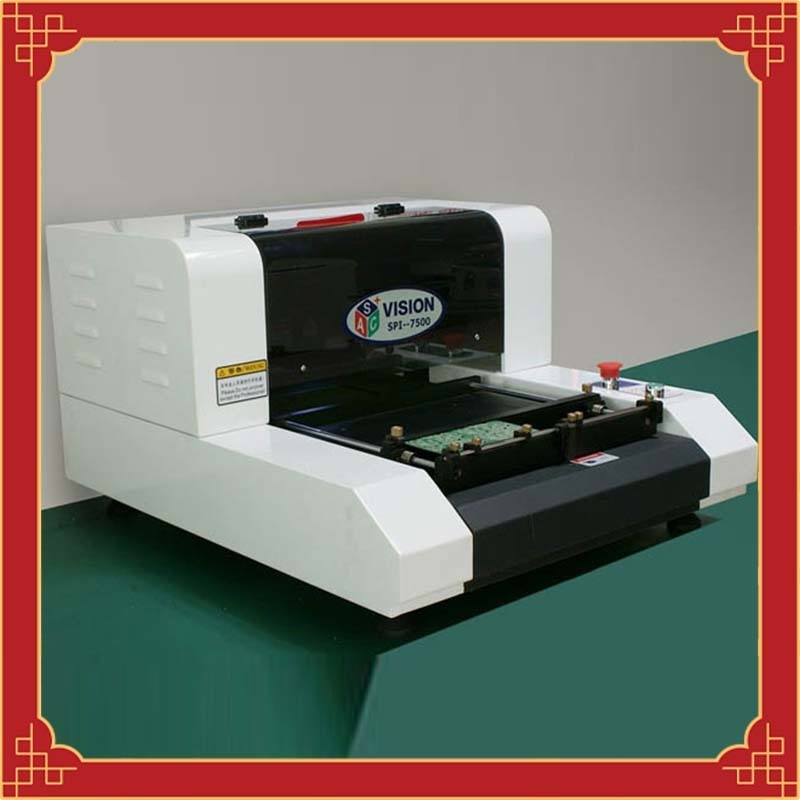

SPI 7500 Spesifikasyonu:
ASC SPI-7500 Lehim Pastası Kalınlık Ölçer Ürün Tanıtımı
Ürün Adı: Lehim Pastası Kalınlık Ölçer
Ürün modeli: ASC SPI-7500
Tür: Tam otomatik 3D modu
Ürün Özellikleri
1, hızlı programlama, kolay programlama arayüzü
2. Çok yönlü ölçüm
3. Gerçek tek tuşla ölçüm
4. Sekizgen hareket düğmeleri, tek tıklamayla odaklama
5.Ayarlanabilir tarama aralığı
6, lehim pastası 3D simülasyon fonksiyonu
7. Güçlü SPC işlevi
8, MARK sapması otomatik düzeltme
9, ekranın ortasına tek tıklamayla geri dönün
Ürün Özellikleri
Otomatik hedef tanıma
Bu tam otomatik 3D lehim pastası kalınlık test cihazı, otomatik XY platform hareketi / Z ekseni görüntü otofokus ve lazer tarama lehim pastası yoluyla her noktanın 3B verilerini elde edebilir.Lehim pastası baskı sürecini iyi kontrol edin.
[Özellikleri]
1. Plaka deformasyonunun neden olduğu hataların üstesinden gelmek için çeşitli alanların programlanabilir ölçümü ve farklı test noktalarında otomatik odaklama;
2. Kontrol konumunu otomatik olarak bulun ve PCB MARK ile ofseti düzeltin;
3. Ölçüm yöntemi: tam otomatik, otomatik mobil manuel ölçüm, manuel mobil manuel ölçüm;
4. Lehim pastasının gerçek şeklini yeniden oluşturmak için lehim pastasının 3D simülasyonu;
5. 3 eksenli otomatik hareket ve odaklamayı benimser ve doğru lehim pastası yüksekliği elde etmek için alt tabakanın çarpıklığını otomatik olarak telafi eder ve düzeltir.
6. Yüksek doğruluk ve güçlü SPC veri istatistiksel analizi ile yüksek hızlı ve yüksek çözünürlüklü kamera;
7.SIGMA otomatik ayrım fonksiyonu, böylece operatörünüz lehim pastası baskı işleminin kalitesini gerçek zamanlı olarak ayırt etme yeteneğine sahiptir;
8. Otomatik olarak CP, CPK, X-BAR, R-CHART, SIGMA çubuk grafiği, trend grafiği, kontrol grafiği vb. oluşturun.
9, 2D yardımcı ölçüm, iki nokta arasındaki mesafe, alan boyutu vb.;
10. Ölçüm sonucu veri listesi otomatik olarak kaydedilir ve bir SPC raporu oluşturulur.
Ürün parametreleri
| 1. Uygulama kapsamı: lehim pastası.Kırmızı plastik.BGA.FPC.CSP |
| Ölçüm öğeleri: kalınlık, alan, hacim, 3B şekil, düzlem mesafesi |
| 3, ölçüm prensibi: lazer 3 açı fonksiyonu yöntemi ölçümü |
| 4. Yazılım dili: Çince / İngilizce |
| 5. Aydınlatma kaynağı: beyaz vurgu LED'i |
| 6. Işık kaynağının ölçülmesi: kırmızı lazer modülü |
| 7, X / Y hareket aralığı: standart 350mm * 340mm (daha büyük hareketli boyut özelleştirilebilir) |
| 8. Ölçüm yöntemi: Otomatik tam ekran ölçümü.Çerçeve seçimi otomatik ölçüm.Çerçeve seçimi manuel ölçüm |
| 9. Görüş Alanı: 12mm * 15mm |
| 10. Kamera pikselleri: 3 milyon / görüş alanı |
| 11, en yüksek çözünürlük: 0.1um |
| 12. Tarama aralığı: 5 um / 10 um / 15 um / 20 um |
| 13, tekrarlanan ölçüm doğruluğu: yükseklik 1um'dan az, alan <%1, hacim <%1 |
| 14. Büyütme: 50X |
| 15. Maksimum ölçülebilir yükseklik: 5 mm |
| 16. Maksimum ölçüm hızı: 250Profil / s |
| 17, 3D modu: işleme.Yüzey.Astar.3 farklı 3D simülasyon haritasını işaretleyin, ölçeklenebilir.döndürme |
| 18. SPC yazılımı: üretim hattı verileri, baskı verileri, lehim pastası verileri, şablon verileri, ölçüm sonuçları bağımsız olarak analiz edilir, X-Bar & R grafik analizi, histogram analizi ve Ca / Cp / Cpk çıktısı, Sigma otomatik olarak yargılar |
| 19. İşletim sistemi: Windows7 |
| 20. Bilgisayar sistemi: çift çekirdekli P4, 2G bellek, 20 inç LCD |
| 21. Güç kaynağı: 220V 50 / 60Hz |
| 22. Maksimum güç tüketimi: 500W |
| 23. Ağırlık: yaklaşık 85kg |
| 24. Kaba ölçüler: U * G * Y (700mm * 800mm * 400mm) |
SPI6500 ve SPI 7500 her ikisi de çevrimdışı lehim pastası kontrol makinesidir, SPI6500 yarı otomatik çevrimdışı SPI'dir, SPI 7500 tam otomatik matik çevrimdışı SPI'dir, İkisi de masaüstü tipidir,
Bu çevrimdışı SPI, tespit PCB'nizin bir kısmını incelemek istiyorsanız, ancak denetlenecek herhangi bir cihazınız yoksa, küçük QTY PCB denetimi için iyidir, SPI 6500 ve SPI7500 en iyi seçiminiz olacaktır.
Fiyatları inline SPI ile rekabetçi olduğundan, çevrimiçi SPI'nin yalnızca yarısını harcamanız yeterli olduğundan, mükemmel bir lehim pastası kontrol makinesi alacaksınız.
| pcb daldırma kaplama makinesi | spi lehim |
| pcb epoksi kaplama | spi lehim pastası muayenesi |
| pcb taşıma tepsileri | pcb montajı için şablon |
| pcb muayenesi | şablon pcb takımı |
| pcb muayene konveyörü | t862++ bga yeniden işleme istasyonu |
| pcb muayene ekipmanı | pcb dergisi |
| pcb muayene makinesi | tr7007 |
| pcb muayene büyüteci | tr7500 |
| pcb kontrol sistemi | tr7700 |
| pcb yalıtım spreyi | evrensel smt konveyör |
| pcb cila kaplama | kullanılan smt konveyör |
| pcb cila spreyi | vakum alma aracı smt |
| pcb kurşun kesici | vcta a410 |
| pcb kurşun kesme makinası | pcb takımının görsel muayenesi |
| pcb yükleyici | çamaşır makinesi pcb kaplama |
İnsan hatası genellikle gecikmelerin ve aşırı harcamaların nedenidir.Bunu önlemek için, SMT düzeneğinizin, insan gücünüze %100 veya daha fazla yardımcı olacak bilgisayarlı bir denetim makinesine sahip olmasına izin verin.
Son olarak, uygun bir çevrimdışı lehim pastası kontrol makinesi, ele alınmadığı takdirde üretiminizi kesinlikle olumsuz etkileyecek gelecekteki büyük sorunları önlemek için köprüleme ve macun kusurları gibi minimum sorunları önceden tespit edebilir.
Bu nedenle, akıllı bir SMT hattı, kalite, daha hızlı üretim ve daha iyi verim sağlayacak ekstra bir el olacak güçlü bir çevrimdışı lehim pastası kontrol makinesine sahip olmalıdır.
Burada, CNSMT'de, aralarından seçim yapabileceğiniz bir dizi çevrimdışı lehim pastası kontrol makinesine sahibiz.Elimizde yeni veya yepyeni çeşitlerimiz olduğu gibi çok iyi durumda ikinci el çeşitlerimiz de bulunmaktadır.
Çevrimdışı lehim pastası inceleme makinesi hakkında daha fazla bilgi edinmek için, satın alma kararınızda size yardımcı olması için incelemek isteyebileceğiniz bazı bilgiler aşağıdadır.
Sıkça Sorulan Sorular:
Soru: Çevrimdışı bir lehim pastası kontrol makinesi siparişi vermek istiyorum, tamam mı?
Yanıt vermek: Evet, bunda sorun yok.Minimum sipariş miktarımız yok.Ancak nakliye maliyetinden tasarruf etmek istiyorsanız, nakliye maliyetinizi en üst düzeye çıkarmak için müşterilerimizin lehim pastası kontrol makinesi ile birlikte sipariş ettiği diğer ürünlerimizi kontrol etmek isteyebilirsiniz.
Soru: Çevrimdışı lehim pastası kontrol makinesi için nasıl sipariş verebilirim?
Yanıt vermek: Zaten sipariş etmek istediğiniz makineden eminseniz, size bir sipariş onayı gönderebilmemiz için lütfen aşağıdaki bilgileri bize gönderin:
Siparişleriniz ve detaylarınız bize ulaştığında, siparişlerinizin detayları, şartlar ve koşullar, garanti, nakliye ücreti ve siparişlerinizin toplam maliyeti ile birlikte size bir onay mektubu göndereceğiz.Ayrıca siparişiniz için nasıl ödeme yapacağınıza ilişkin talimatları da ekleyeceğiz.
Ödemenizi aldıktan sonra, çevrimdışı lehim pastası inceleme makinenizde son incelemeyi yapacağız ve nakliye ayarlayacağız.Gönderiniz için size bir takip numarası vereceğiz, böylece siparişinizi nakliye sırasında da takip edebilirsiniz.
Soru: Siparişimi almak için kaç gün beklemeliyim?
Yanıt vermek: Gönderinizin gerçek gün sayısı, gerçek konumunuza bağlı olacaktır.Siparişiniz nakliye ortağımız tarafından alınır alınmaz, size ulaşması normalde 10 iş günü sürer.Gönderim günlerinin sayısı için size bir tahminde bulunabilmemiz için lütfen bize tam gönderim adresini verin.
Soru: Henüz çevrimdışı bir lehim pastası inceleme makinesine pek aşina değilim.Önce makinenin ücretsiz bir demosunu sunuyor musunuz?
Yanıt vermek: Evet.Shenzhen Çin'de bulunan showroomumuzu ziyaret ederseniz, profesyonel mühendislerimiz size makinenin nasıl çalıştığını gösterebilir.Ayrıca, montajınız için nasıl kullanacağınız konusunda size uygun önerilerde bulunabilirler.
Showroomumuzu ziyaret edemezseniz, buraya gitme zahmetine girmeden makinenin nasıl çalıştığını görebilmeniz için görüntülü görüşme sunabiliriz.
Sizin için neyin işe yaradığını bize bildirin, böylece sizin için demoyu ayarlayabiliriz.
Soru: İleride tamire ihtiyaç duymamız ihtimaline karşı makinenin yedek parçalarını sunuyor musunuz?
Yanıt vermek: Evet yaparız!Ayrıca sorun giderme veya parça değişimi gerektiğinde müşterilerimize yardımcı oluyoruz.Aradığınız parçayı tam olarak bize bildirin, böylece sizin için en iyi ve en rekabetçi fiyatla tedarik edebiliriz.
Soru: Çevrimdışı lehim pastası kontrol makinesini diğer mağazadan çok daha ucuza gördüm.Fiyatını eşleştirebilir misin?
Yanıt vermek: Piyasadaki çevrimdışı lehim pastası kontrol makinesi için en rekabetçi fiyata sahip olduğumuzu garanti ediyoruz.Bunun nedeni, 10 yılı aşkın bir süredir bu işin içinde olmamız ve bu da bize tedarikçilerimizden daha iyi fiyat alma avantajını sağlıyor.Ancak, çevrimdışı lehim pastası inceleme makinesini çok daha ucuz bir fiyata sunan başka bir mağaza bulursanız, bize bildirin, biz de ona uygun fiyat verelim.
Soru: Ne tür ödeme seçenekleri sunuyorsunuz?
Yanıt vermek: Müşterilerimize aşağıdaki gibi farklı ödeme seçenekleri sunuyoruz:
Aklınızda başka ödeme seçenekleri varsa lütfen bize bildirin ve bunun bizim açımızdan işe yarayıp yaramadığını görelim.
Soru: Montajımız özel tip PCB ebadı ile çalışmaktadır.Gereksinimlerimizi karşılayacak bir lehim pastası kontrol makineniz var mı?
Yanıt vermek: Tüm ihtiyaçlarınız için her zaman en iyi çözüme sahip olacağız.İhtiyaçlarınıza en uygun kontrol makinesini bulabilmemiz için, montajınızın üzerinde çalıştığı PCB boyutunu bize bildirin.
