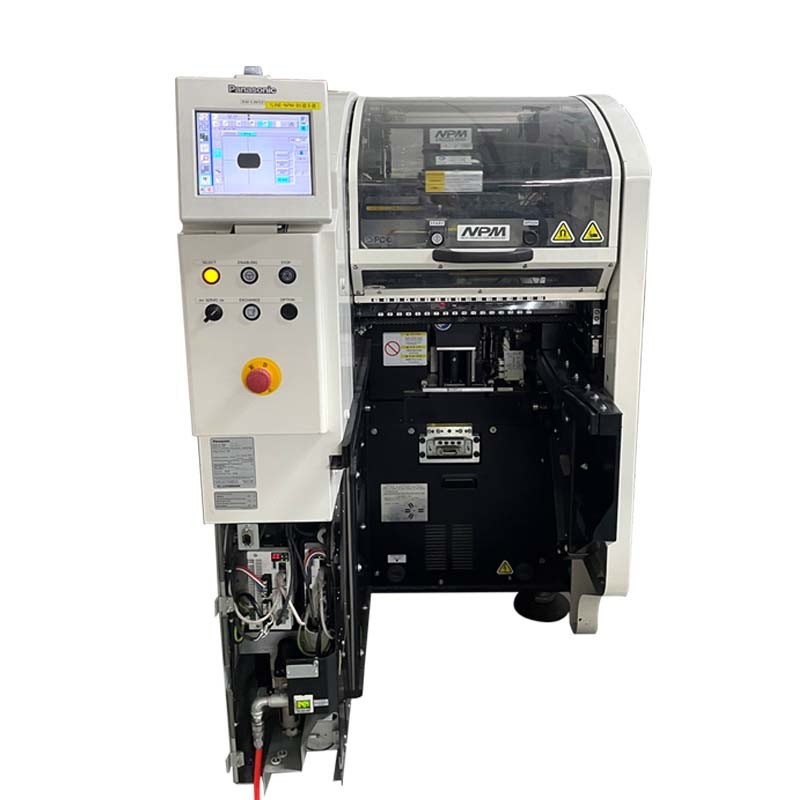

panasonic npm-d d2 d3 yakala ve yerleştir makinesi

Model: NPM-D3

Kart Boyutu (mm)*1:
Çift Şerit: L50×W50～L510×W300
Tek Şerit: L50×W50～L510×W590
Kart Değiştirme Süresi:
Dual Lane: 0 saniye*Çevrim süresi 3,6 saniyenin altındayken 0 saniye olamaz.
Tek Şerit: 3,6 saniye*Kısa tip konveyör özelliği kullanılırken.
Güç Kaynağı: Üç fazlı AC200, 220, 380, 400, 420, 480V, 2.7kVA
Hava Kaynağı*2: 0,5MPa, 100L/dak (ANR)
Ekipman Boyutları (mm)2: G832×D2652×Y14443*4
Ağırlık: 1680kg (Yalnızca ana ünite; isteğe bağlı bileşenlere bağlı olarak değişiklik gösterebilir)
Yerleştirme Başlığı Seçenekleri:

Hafif 16 nozullu başlık (2 kollu) - Yüksek Üretim Modunda AÇIK
Yerleştirme Hızı: 84.000 CPH (0,043 saniye/bileşen)
IPC9850: 63.300 CPH*5
Yerleştirme Doğruluğu (Cpk≧1): ±40μm/bileşen
Bileşen Boyutu (mm): 0402 çip*7~L6×G6×T3
Bileşen Temini:

Bant Genişliği: 8/56mm
8 mm Bant: Maksimum 68 şerit (8 mm ince tek makaralı besleyici ve çift makaralı besleyici, küçük makara ile)
Yerleştirme Başlığı Seçenekleri:

Hafif 16 nozullu başlık (2 kollu) - KAPALI Yüksek Üretim Modu
Yerleştirme Hızı: 76.000 CPH (0,047 saniye/bileşen)
IPC9850: 57.800 CPH*5
Yerleştirme Doğruluğu (Cpk≧1): ±30μm/bileşen (±25μm/bileşen*6)
Bileşen Boyutu (mm): 030 çip*7~L6×G6×T3
Yerleştirme Başlığı Seçenekleri:

12 nozul başlığı (2 kollu)
Yerleştirme Hızı: 69.000 CPH (0,052 saniye/bileşen)
IPC9850: 50.700 CPH*5
Yerleştirme Doğruluğu (Cpk≧1): ±30μm/bileşen
Bileşen Boyutu (mm): 0402 çip*7～L12×G12×T6,5
Yerleştirme Başlığı Seçenekleri:

8 nozul başlığı (2 kollu)
Yerleştirme Hızı: 43.000 CPH (0,084 saniye/bileşen)
Yerleştirme Doğruluğu (Cpk≧1): ±30μm/QFP 12mm/32mm, ±50μm/QFP 12mm'nin altında
Bileşen Boyutu (mm): 0603 yonga~L100×G90×T28
Çubuk: Maks.8 şerit, Tepsi: Maks.20 (1 tepsi besleyici ile)
Yerleştirme Başlığı Seçenekleri:

2 nozul başlığı (2 kollu)
Yerleştirme Hızı: 11.000 CPH (0,327 saniye/bileşen)
IPC9850: 8500 CPH (0,423 saniye/QFP)
Bant Genişliği: 8/56/72/88/104mm

Panasonic NPM-D3 yüksek hızlı modül montaj makinesi aşağıdaki performans özelliklerine sahiptir:

Birim alan başına yüksek verimlilik: Kapsamlı bir fiziksel montaj üretim hattı sayesinde, yüksek kurulum ve denetim çıktısı elde edin ve üretim verimliliğini artırın.

Sistem esnekliği: Müşteriler, ihtiyaçlarına göre gerçek üretim hattını özgürce seçebilir ve tak ve çalıştır işlevi aracılığıyla çalışma kafasının konumunu serbestçe ayarlayabilir.

Sistem yönetimi işlevi: Planlı üretim için dinamik izleme ve destek de dahil olmak üzere sistem yazılımı aracılığıyla üretim hatları, atölyeler ve fabrikaların genel yönetimini uygulayın.

Çoklu montaj seçenekleri: NPM-D3, ihtiyaçlarınıza göre seçilebilen hafif 16 nozul montaj kafası, 12 nozul montaj kafası, 8 nozul montaj kafası ve 2 nozul montaj kafası ile birlikte gelir.

Çift yollu yazdırma işlevi: NPM-D3, çift yollu yazdırmayı destekler ve yazdırma ön ucunda doğrudan NPM-D3 çift yollu modül makinesine bağlanır.

Sistem yazılımı özellikleri: NPM-D3, montaj yüksekliği kontrol sistemi, çalıştırma yönlendirme sistemi, APC sistemi, bileşen kalibrasyon seçeneği, otomatik makine kesme seçeneği ve üst iletişim seçeneği dahil olmak üzere çeşitli sistem yazılımı işlevleriyle donatılmıştır.

Çok işlevli üretim hattı: Çift hatlı konveyör bantları benimseyerek, aynı üretim hattında farklı türde alt tabakalar karıştırılabilir ve üretilebilir.

Genel olarak Panasonic NPM-D3 yüksek hızlı modül montaj makinesi, verimli montaj çözümleri sağlayan yüksek üretim kapasitesi, yüksek hassasiyet, esneklik ve çok yönlülük özelliklerine sahiptir.
