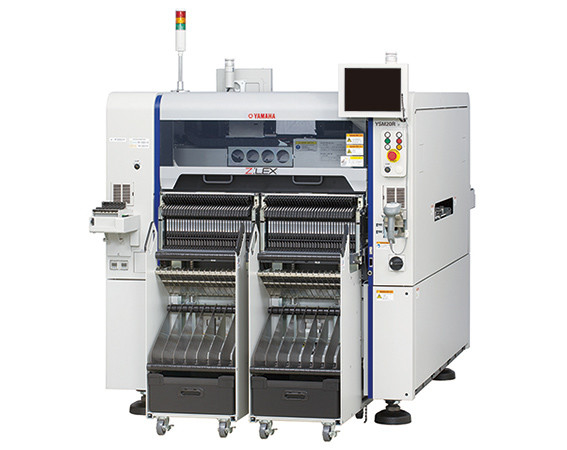

Ysm20r Yamaha Smt Alma ve Yerleştirme Makinesi Pcb 0.45MPa 400v 3 Faz
YAMAHA YSM20R Alma ve Yerleştirme Makinesi-CNSMT
CNSMT, Shenzhen Çin'de güvenilir, güvenilir ve en güvenilir SMT tedarikçisidir.Söz konusu sektörde 10 yıllık güçlü bir deneyime sahibiz, bu da bize diğer SMT tedarikçilerine göre avantaj sağlıyor.
Şirketimiz, SMT makinelerini içeri ve dışarı anlayan son derece yetenekli profesyoneller tarafından desteklenmektedir.Ayrıca, her zaman en kaliteli ve hızlı sevkiyatı sağlamak için tüm müşteri siparişleriyle ilgilenen profesyonel bir ekibimiz var.
CNSMT, iyi müşteri hizmeti ve siparişlerin hızlı teslimatı konusunda yüksek bir itibara sahiptir.Neden bunu başarabiliyoruz?Aşağıdakilerden dolayı:
YAMAHA YSM20R özellikleri:
| modeli |
| YSM20R TipiPV |
| YSM20R TürüSV |
| Hedef tahtası boyutu |
| Monoray modeli: L810 × W490 ～ L50 × W50 |
| Çift konveyör modeli: ※**X ekseni, çift kiriş özellikli modeldir |
| Bir kart gönderirken: L810 × W490 ～ L50 × W50 |
| İki kart gönderildiğinde: L380 × W490 ～ L50 × W50 |
| Yerleştirme başlığı/monte edilebilir bileşenler |
| Yüksek hızlı evrensel (HM) yerleştirme kafası※: |
| 0201 ～ W55 × L100mm, yükseklik 15 mm'den az |
| ※0201 bileşenlerinin yerleştirilmesi için lütfen bizimle ayrıca iletişime geçin. |
| Özel şekilli (FM) yerleştirme kafası: |
| 03015～W55 × L100mm, yükseklik 28 mm'den az |
| Yüksek hızlı evrensel (HM) yerleştirme kafası: |
| 03015 ～ W55 × L100mm, yükseklik 15 mm'den az |
| Özel şekilli (FM) yerleştirme kafası: |
| 03015 ～ W55 × L100mm, yükseklik 28mm veya daha az |
| Montaj yeteneği |
| (Şirketin daha iyi koşulları) |
| X ekseni çift kiriş: Yüksek hızlı evrensel (HM) yerleştirme kafası × 2 |
| 95,000CPH |
| X ekseni çift kiriş: Yüksek hızlı evrensel (HM) yerleştirme kafası × 2 |
| 90.000CPH |
| Yerleşim doğruluğu |
| ±0.035mm (±0.025mm) Cpk≧1.0 (3σ) Şirketimizin en iyi koşulları (değerlendirme için standart bileşenler kullanılarak) olduğunda |
| Kurulabilecek besleyici sayısı |
| Sabit besleyici rafı: 140 tane daha (8 mm bantla dönüştürülmüş) |
| Tek seferlik yakıt ikmali arabaları: 128 daha (8 mm bantla dönüştürülmüş) |
| Otomatik tepsi besleyici: 30 katman (sabit tip: sATS30 ile donatıldığında, daha fazla), 10 katman (taşıyıcı tipi: cATS10 ile donatıldığında, daha fazla) |
| Güç Özellikleri |
| Üç fazlı AC 200/208/220/240/380/400/416V ±10% 50/60Hz |
| Besleme havası kaynağı |
| 0.45MPa'nın üzerinde, temiz ve kuru |
| Boyutlar (çıkıntılar hariç) |
| U 1.374 × G 1.857 × Y 1.445 mm (** ana gövde) |
| Vücut ağırlığı |
| Yaklaşık 2.050kg (** ana gövde) |
| YSM20R-1 ve YSM20R(SV)-1, cihazın 1 set yerleştirme koluna sahip olduğunu gösterir;YSM20R-2 ve YSM20R(SV)-2, cihazın 2 set yerleştirme koluna sahip olduğunu gösterir. |
| MODEL | YAMAHA YSM20R |
|
Uygulanabilir PCB (Tek Şeritli) PCB (Çift Şeritli) |
810 x 490 - 50 x 50 (LW) Yalnızca 2 ışınlı X ekseni için 1 PCB: 810 x 490 - 50 x 50 (LW) 2 PCB: 380 x 490 - 50 x 50 (LW)
|
| Uygulanabilir bileşenlerle kafa |
Yüksek Hızlı Kafa: 0201 mm - 55 x 100 mm |Yükseklik 15 mm maks
Esnek Kafa: 03015 mm - 55 x 100 mm |Yükseklik 28 mm maks
|
| YAMAHA Motor'a göre optimum koşullarda montaj | X ekseni 2 kirişli: Yüksek hızlı çok amaçlı Yüksek Hızlı Başlık x 2 = 95.000 CPH |
| Montaj doğruluğu |
±0.035mm (±0.025mm) Cpk≧1.0 (3σ) Not: Yamaha Motor tarafından tanımlanan optimum koşullar altında |
| Bileşen türlerinin sayısı |
Sabit plaka: Maksimum 140 tip (8 mm şerit besleyici için dönüştürme) Besleyici taşıyıcı değişimi: Maksimum 128 tip (8 mm şerit besleyici için dönüştürme) 30 tip (Sabit tip: sATS30 için maksimum) ve 10 tip (Taşıma tipi: cATS10 ile maksimum) için tepsiler |
| Güç kaynağı | 3-Faz AC 200/208/220/240/380/400/416V +/-10% 50/60Hz |
| Hava besleme | 0.45MPa veya daha fazla, temiz, kuru durumda |
| Boyutlar | 1.374 x 1.857 x 1.445 mm (LWH) |
| Ağırlık | Avustralya, Brezilya ve Kuzey Amerika ülkelerinin kullandığı saat uygulaması.2.050 kg |
Tüyler:
Tek Başlı Çözüm – YAMAHA YSM20R'nin tek kafalı çözümü, ultra küçük olanlardan (0201 mm) daha büyük olanlara (55 x 100 mm) kadar daha geniş bir yonga yelpazesi üzerinde çalışmanıza olanak tanır.Ayrıca esnek bir kafa ile geldiği için YAMAHA YSM20R tuhaf, şekilli bileşenlerle çalışabilir.
Hızlı Montaj İşlemi – bu montaj makinesi saniyede 95.000 çip hızında süper hızlıdır.Bu hız, aynı seviyedeki diğer modellere göre %5 daha hızlıdır.
Geniş Tarama Kamerası – geliştirilmiş geniş tarama kamerası, daha hızlı algılama yeteneği nedeniyle daha hızlı montajın desteklenmesine yardımcı olur.Üretkenliği artırmak için yan ışıklar da monte edilmiştir.
Işın Varyasyonları – Üretiminizi ve montaj kabiliyetinizi geliştirmek için seçebileceğiniz X ekseni için 2 tip kiriş mevcuttur.
konveyör – ikili veya çoklu konveyörleri destekleyebilir.
Yamaha Mounter YSM10, 03015mm bileşenleri W55*L100mm küçük bileşenleri monte edebilen çok işlevli genel amaçlı bir makinedir ve saat başına monte edilebilecek bileşen sayısı 46000'dir.
Monte edilebilecek PCB boyutu 510*460mm'dir.Takılabilen 10 nozul başlığı vardır.10 nozul.
Yamaha yerleştirme makinesi YSM20R, 03015mm bileşenleri W55*L100mm küçük bileşenleri monte edebilen yüksek hızlı bir yerleştirme makinesidir ve saatte monte edilebilecek bileşen sayısı 90000'dir.
Monte edilebilecek PCB boyutu 810*490mm'dir.20 nozul tutabilen 20 nozul kafası vardır, SS8mm besleyici 140
Bunlar, tüm SMT makine ve ekipmanlarını tedarik etme söz konusu olduğunda CNSMT'nin yüksek memnuniyet oranını ve mükemmel itibarını korumasının nedenlerinden sadece birkaçıdır.
YAMAHA YSM20R hangi ürünü yapabilir?
Yamaha YSM20 normal montaj ürünleri
1. LED ışıklar: LED ampul lambaları, LED spot lambaları, LED araba lambaları, LED tavan lambaları vb.
2. Aydınlatma kategorisi: LED duvar yıkayıcı ışık çubuğu, dijital tüp, bariyer tüpü, LED gökkuşağı ışığı vb.
3. Ekranlar: LED yüzeye monte ekranlar, LED modülleri vb.
4. Yüksek güçlü LED ışıklar: LED tüneller, sokak lambaları, spot lambaları, araba lambaları, LED masa lambaları, 1W～3W uçaklar, küresel yüzeyler, çift modlu LED'ler vb.
5. Elektronik ürünler: bilgisayar anakartları, MP3 anakartları, güç kaynağı anakartları, LED ışıklı güç kaynağı panoları, LED güç kaynakları, LED sürücüleri, LED modülleri, LED ekranları vb.
6. 810X490MM boyutundaki LED ürünler, dronlar ve diğer ileri teknoloji ürünler için uygundur
7, Cep telefonları, lensler, kameralar, güneş enerjisi, havacılık,
YAMAHA enerji tüketimi özellikleri
YSM serisi yerleştirme makinesi en son teknolojiyi kullanır ve tüm makinenin güç kaynağı 1,1 kilovattır.
Örneğin endüstriyel elektrik tüketimi 1 yuan/kWh olup, günde 24 saat çalışarak hesaplanır ve hesaplama birimi 5 yıldır.
Yerleştirme makinesinin güç kaynağı 1,1 kilovat 1.1×24×365×5 yıl×1=48180 yuan/RMB
Ne Sunuyoruz?
YAMAHA YSM20R gibi sevkiyata hazır makinelerin bir listesine sahibiz.Mağazamızda hem kullanılmış hem de yepyeni YAMAHA YSM20R var ve bu montaj makinesi hakkında daha fazla yardıma ihtiyacınız olursa lütfen bize bildirin.
YAMAHA YSM20R
YAMAHA YSM20R, kendi sınıfında dünyanın en hızlı montaj makinesidir ve tek kafa çözümünü yepyeni bir düzeye taşır.YSM20'den kesinlikle daha hızlıdır (%5'ten fazla) ve makineyi durdurmaya gerek kalmadan sürekli çalışabilir.Dünya çapında birçok SMT fabrikası tarafından tercih edilen modüler yüksek hızlı montaj makinesi aranır.
YAMAHA YSM20R'yi almanız için diğer nedenler
Sıkça Sorulan Sorular
Soru: YSM20R için nasıl sipariş verebilirim?
Yanıt vermek: Yamaha YSM20R için sipariş vermeye hazırsanız, aşağıdaki gibi bilmeniz gereken diğer ayrıntılarla birlikte size bir sipariş onayı gönderebilmemiz için lütfen bize bir e-posta gönderin:
Cevabınızı ve ödemenizi aldıktan sonra, makinenin son incelemesini yapıp size göndereceğiz.
Soru: Ya makine bana ulaştığında düzgün çalışmıyorsa.Ne yapacaksın?
Yanıt vermek: Makine size ulaştığında çalışacağını garanti ediyoruz.Bunun gibi bir endişeniz olursa, sizinle görüntülü görüşme yoluyla çalışarak, gerekirse yedek parça göndererek, hatta muayene için bulunduğunuz yere giderek size yardımcı olmaktan mutluluk duyacağız.
Soru: Kullanımı kolay mı?
Yanıt vermek: Evet, kullanımı çok kolaydır.Bunun için bir video eğitimi ile birlikte bir İngilizce el kitabı sağlayacağız.Daha fazla yardıma ihtiyacınız olursa, size çevrimiçi olarak yardımcı olabilmemiz için bizimle iletişime geçebilirsiniz.
Soru: YAMAHA YSM20R hangi ürün için kullanılabilir?
Cevap: YAMAHA YSM20R tüm SMT proucts için kullanılabilir, çünkü bu çok fonksiyonlu bir alma ve yerleştirme makinesidir, 01005 ila 100mm bileşenleri monte edebilir, bu nedenle LED veya yüksek hassasiyetli ürünler monte edin, YAMAHA YSM20R en iyi seçiminiz olacaktır. .
Aradığınız bilgiyi bulamıyorsanız, size yardımcı olabilmemiz için bizimle iletişime geçin.
CNSMT ile, SMT ihtiyaçlarınız söz konusu olduğunda kesinlikle emin ellerdesiniz.
Şimdi bize ulaşın!
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
