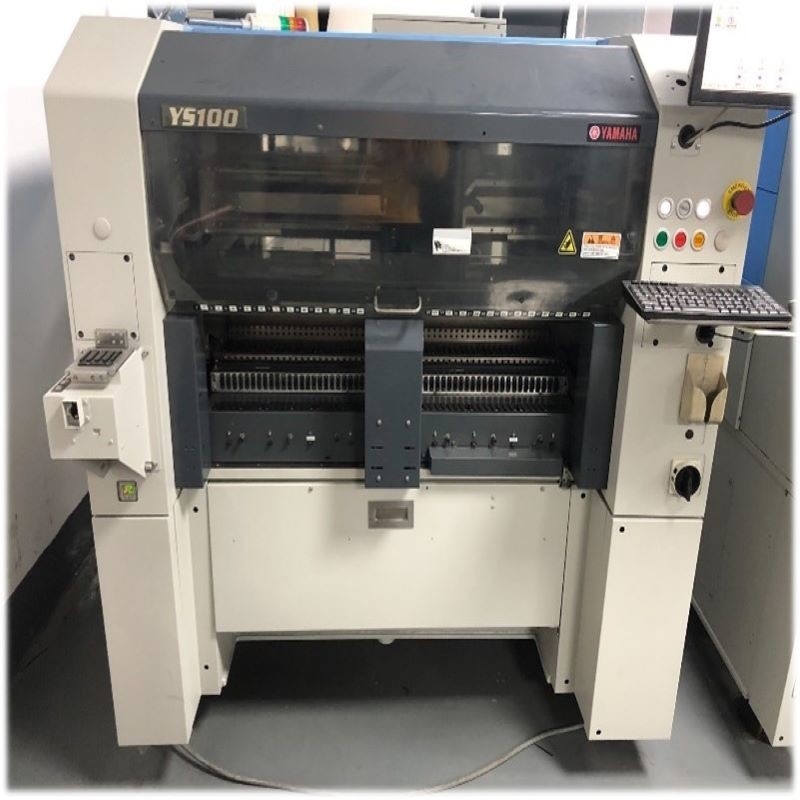

Yamaha YS100 Al ve Yerleştir makinesi, yüksek hız ve istikrarlı çalışma koşullarına sahip olduğu için dünyanın en popüler modelidir.Birçok müşteri bu model YAMAHA YS100 SMT Al ve Yerleştir Makinesini seçiyor.
YAMAHA YS100 Al ve Yerleştir Makinası hepimizin bildiği gibi;PCB'leri verimli bir şekilde yapmak çok önemlidir.Bu, süreci zahmetsiz ve hızlı hale getirir.Küçük devre kartı parçalarını bile taşımaya ve yerleştirmeye yardımcı olan robotik bir makinedir.Malzeme kalitesinden ödün vermediği için fonksiyonlarını eksiksiz ve aynı zamanda güvenli bir şekilde yerine getirir.
Parçalar, PCB'ye doğru hareket ederken vakumlu hava tarafından tahrik edilen kavrayıcıya sıkıca takılmalıdır.Hasarı önlemek için bileşen tutuşunu kaybetmemelidir.
Bununla birlikte sizi Yamaha YS100 SMT Makinesi ile tanıştırmak istiyoruz.Bu, ünlü bir elektronik markası olan Yamaha SMT tarafından üretilen birinci sınıf bir makinedir.Bu Yamaha SMT Makinesini uygun bir fiyata satıyoruz.
Özellikleri:
Özellikler:
(Not 1) SATS / DYTF vb. ile birlikte kombinasyon düzenine göre değişir.
(Not 2) "2 kademeli şınav özelliği" hakkında bilgi için lütfen ayrıca bize danışın.
(Not 3) FNC kafa tipi durumunda, geçerli bileşen aralığı 31 mm veya daha azdır.
(Not 4)Uzun konnektörleri ve büyük boyutlu bileşenleri kullanırken, eksantrik ofset değerleri ve dönüş açısı hakkında lütfen bize ayrıca danışın.
(Not 5) FNC kafa tipi için taşımadan önce PCB'nin üst yüzünün 4 mm veya daha az yüksekliği gereklidir.
(Not 6) Bu boyuta projeksiyon dahil değildir.
YENİ otomatik geçmeli makineler, Yatay Fiş, Dikey fiş, Bulk LED Fiş, Reflow fırın, dalga lehimleme, yerli, ithal kurşunlu, kurşunsuz reflow lehimleme;Dalga lehimleme.
SMT ile ilgili diğer ekipman: AOI;X-ışını test ekipmanı t;Yarı otomatik ve tam otomatik baskı makinesi.
| modeli: | YS100 |
| Uygulanabilir PCB: | L510 X W460mm - L50 X W50mm – (Not 1 ve 2) |
| Verim (Optimum): | 25, 000CPH(0,14 sn/CHIP Eşdeğeri) |
| Montaj doğruluğu: | Yamaha'nın standart bileşenleri |
| Güç kaynağı: | 3 Fazlı AC 200/208/220/240/380/400/416V +/-10% 50/60Hz |
| Hava besleme kaynağı: | 0.45MPa veya daha fazla, temiz ve kuru durumda |
| Dış boyut– (Not 6): | L1, 665xG1, 562(Kapak sonu)xY1, 445mm(üst kapak)L1, 665xG1, 615(Besleme taşıyıcısı için kılavuz sonu)xY1, 445m(üst kapak) |
| Hedef alt tabaka: | L50 × G50mm ila L510 × G460mm |
| Yerleştirme verimliliği: | (Koşul) 25.000CPH (0,14 saniye / CHIP'e eşdeğer) |
| Yerleştirme doğruluğu (μ + 3σ): | ± 0,05 mm / ÇIP, ± 0,05 mm / QFP |
| Tekrarlanabilirlik (3σ): | ± 0,03 mm / ÇIP, ± 0,03 mm / QFP |
| Hedef bileşenler: |
|
| Bileşen yüksekliği: | 15 mm veya daha az – (Not 5) |
| Bileşen türleri: |
|

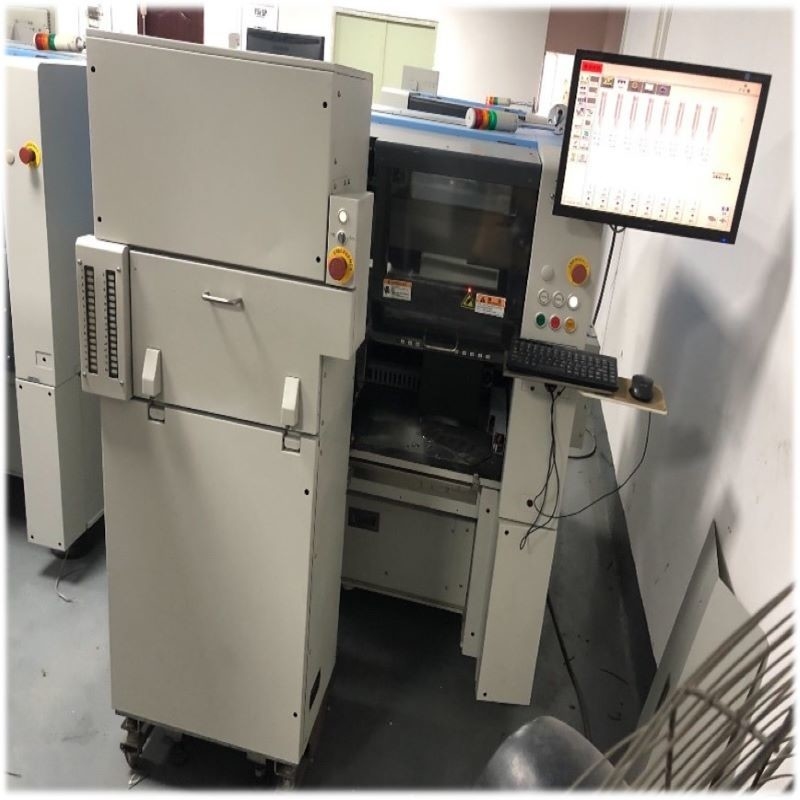

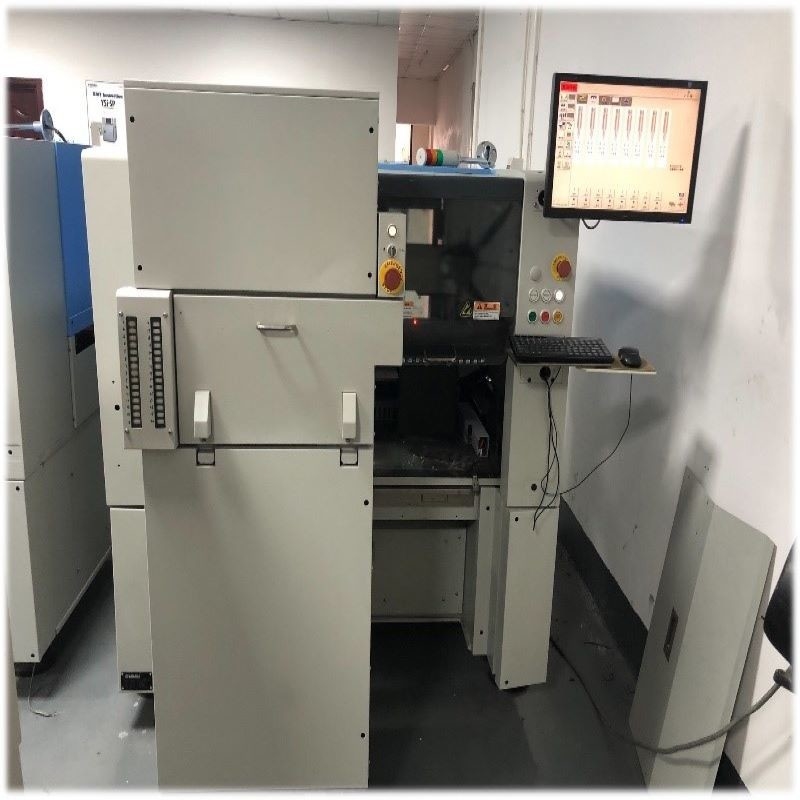

| SATS (otomatik tepsi): | İSTEĞE BAĞLI, SAT tepsisine ihtiyacınız yoksa, fiyat ondan daha ucuzdur ve YAMAHA YS100 makinesi SAT'a sahip değilse manuel bir IC tepsisi kurabilirsiniz. |
| Ağırlık: | yaklaşık1, 630kg(Yalnızca ana ünite) |
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
