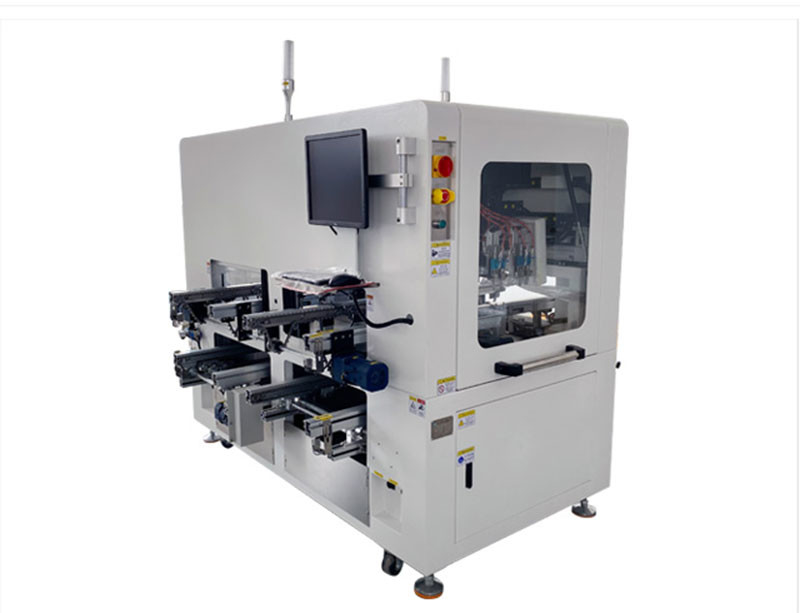

Çift Parça 500mm PCB Kaplama Makinesi Çift Konveyör 500mm/S
CNZ-Vision5S-2 Çift hat kaplama makinesi, Satır içi çift konveyör pcb kaplama makinesi
Çift hatlı seçici kaplama makinesi esas olarak SMT çift hatlı baskı makinelerinin özel çok hatlı üretim hatları, yerleştirme makineleri ve çift hatlı yeniden akış lehimleme için kullanılır.
Sadece üretim verimliliğini artırmakla kalmayıp aynı zamanda maliyet tasarrufu sağlayan birden fazla işleve sahip bir makinenin işlevini gerçekleştirebilir.Aynı anda çeşitli farklı valf gövdesi kombinasyonlarını (bir nokta ve bir sprey, iki nokta ve iki sprey, 4 nokta) taşıyabilir, bu da müşteriler için yapbozun verimlilik sorununu çözer ve ekipmanın kullanım oranını artırır.
| Çerçeve boyutu L*W*H | LI500*1300m*Y 1700m |
| Ekipman platformu | T5 mm paslanmaz çelik levha |
| kontrol metodu | Endüstriyel bilgisayar, hareket kontrol kartı |
| çalışma yöntemi | bilgisayar kontrolü |
| programatik olarak | Öğretim/Fare ve Klavye |
| Çalışan program depolama numarası | 1000'den fazla |
| PCB iletim yüksekliği: | Üst iz 920 ± 20 Gu.Alt palet 600 ± 20 manuel ayarlanabilir |
| Taşıma hızı: | 0-l3m/dak.ayarlanabilir |
| İletim yönü: | Üst ray l.~R.Alt parça RL.Gerçek duruma bağlı olarak |
| Yol uzunluğu | 1. Üst ray 1500mm, üç bölüme 450mnr600mm^450n ayrılmıştır), alt ray 1500mm, bir bölüm. |
| Parça ayarlama yöntemi | Manuel ayarlama |
| Parça ayar genişliği | 400mm ile tanışın |
| ulaşım yöntemi | DC |
| XY ekseni/tahrik modu | Servo motor, hassas elektrikli eksen modülü sürücüsü |
| XY ekseni maksimum çalışma hızı | 300-500 mm/sn |
| XY ekseni konumlandırma doğruluğu | ±0.02 mm |
| Z ekseninin maksimum çalışma hızı | 300 nm/s |
| Z ekseni sürüş modu | Servo motor•Hassas vidalı modül sürücü |
| Vana tipi: | Her çalışma grubu için 2 adet konik atomizasyon valfi.2 fan şeklinde atomizasyon valfi |
| PCB kartı boyutu (fikstür dahil) | L430MM*390MM ile tanışın, aynı anda 2 160*320mm PCB kartı püskürtebilir |
| PCB kartı bileşen yüksekliği | MAKS: ±50MM |
| Atomize püskürtme genişliği | 6-10MM |
| Tank hacmi | Karıştırma fonksiyonlu 10L paslanmaz çelik iç kovan basınç kovanı-temizlik için 2L paslanmaz çelik basınç kovanı |
| yıkama fonksiyonu | Ekipman kendi kendini temizleme işlevi |
| Aydınlatma parçası | Ekipman leucorrhea aydınlatma kaynağı |
| Algılama parçası | Ekipman, bir floresan ajan algılama ışık kaynağı ile birlikte gelir |
| Üst ve alt katman ile ön ve arka ekipman arasındaki arayüz | Standart SMEMA iletişim arayüzü |
| ekipman ağırlığı | Yaklaşık.6()()Kg |
| Ekipman giriş gücü | AC220V 50HZ |
| Ekipman giriş hava kaynağı | 4-6kgf/cm2 |
| Toplam ekipman gücü | 4. OKW |
Çevrimiçi püskürtme PCB Kaplama makinelerine kaplama makineleri ve sprey dağıtıcılar da denir.Kaplama makineleri daha çok otomatik montaj hatlarında kullanılmaktadır.Ana işlevi, yaması gereken PCB kartı üzerinde özel bir yapıştırıcıyı önceden işaretlemek ve sertleştikten sonra fırından geçirmektir.
Kaplama, programa göre otomatik olarak gerçekleştirilir.Kaplama makinesi esas olarak ürün sürecindeki üç boya önleyici için kullanılır, UV tutkalı ve diğer sıvılar püskürtülür, kaplanır ve her ürün konumuna damlatılır ve çizgiler, daireler veya yaylar çizmek için kullanılabilir.
On-line otomatik kaplama makineleri ayrıca tüm endüstriyel uygulamalarda üç geçirmez boya uygulaması ile ünlüdür ve kaplama makinelerinin sürekli gelişimi ile sürekli gelişmekte ve gelişmektedir.
Üç anti-boyanın tüm işleme süreci, özel yapıştırıcının püskürtülmesinden kürleme entegrasyonuna kadar tüm süreci gerçekleştirebilir.Kaplama makinesinin geleceği giderek daha iyi olacak.Sonuçta, yüksek hızlı jet performansı sadece bu faydadan daha fazlasıdır.Birçok fabrikanın montaj hatları için onu seçmesinin başka nedenleri de var.
Çevrimiçi konformal kaplama makinesinin çalışma prensibi
1. Endüstriyel bilgisayar + kart kart kontrolü, büyük likit kristal ekran, rahat kullanım ve basit programlamayı benimseyin;
2. Çalışma programını düzenlerken, operatör PCB üzerindeki bileşenlerin genişliğine göre farklı püskürtme tabancaları seçebilir ve PCB üzerindeki bileşenlerin yüksekliğine göre keyfi olarak yükselebilir ve düşebilir;
3. Ekipman, düzenlenmiş tüm programları saklayabilir ve operatör, farklı PCB kartlarına göre ilgili programları arayabilir;
4. Otomatik sertleşme önleme işlevi, tutkalın kuruması nedeniyle tutkal tabancasının ve hortumun tıkanmasını etkili bir şekilde önleyebilir;
5. Ekipman bir UV algılama ışık kaynağı ile birlikte gelir ve püskürtme işlemi sırasında püskürtme etkisi gerçek zamanlı olarak gözlemlenebilir;
6. Zaman paylaşımı için iki çeşit tutkal valfi kullanın, eğik açıyla seçici kaplama yapabilir, film çekme, filmi çıkarma ve onarım işleminden kaçınmak için seçilen alanın dışına püskürtmekten kaçının:
7. Otomatik kaplama ve montaj hattı çalışması verimliliği büyük ölçüde artırır.
8. Her üründeki üç geçirmez boyanın kaplama miktarı ve kalınlığı tutarlıdır, ürün tutarlılığı yüksektir ve üç geçirmez kalitesi istikrarlı ve güvenilirdir.
9. İşçilikten tasarruf edin, koruyucu bant gibi sarf malzemelerinin maliyetinden tasarruf edin ve koruyucu bandın takılması ve çıkarılması için zamandan tasarruf edin, üretim maliyetlerini ve işgücü kullanımını büyük ölçüde azaltın.
10. Makine tamamen kapalı bir yapıya sahiptir ve atölyedeki havanın kirlenmesini önlemek, çalışanların sağlığını korumak ve bir çalışma ortamı yaratmak için çok açılı bir egzoz gazı geri kazanım ve kanalizasyon sistemine sahiptir.
