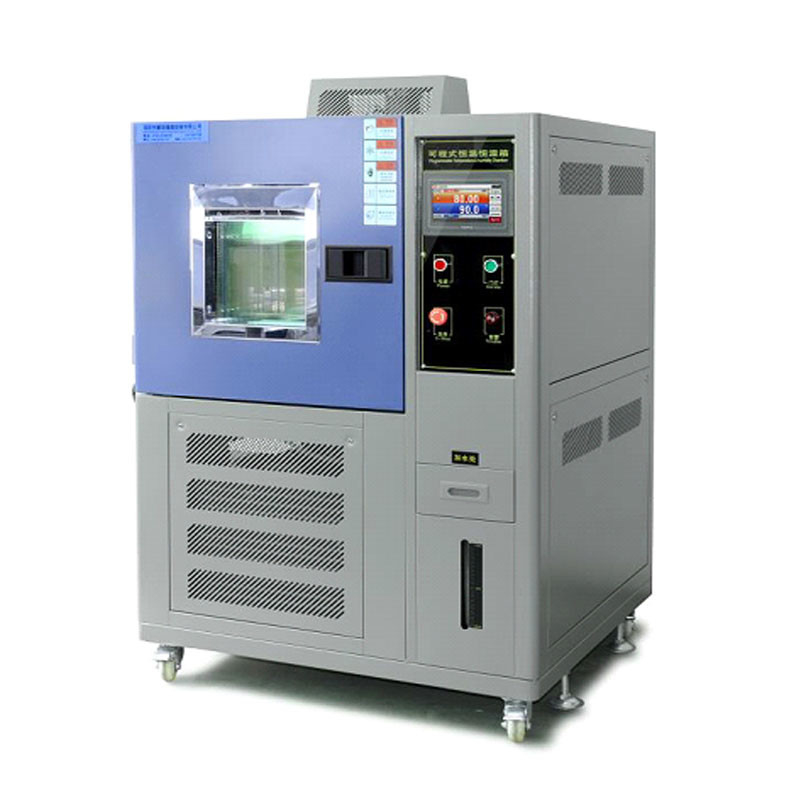

LX-100 Programlanabilir Sıcaklık Ve Nem Test Odası 380v 7.5KW
LX-100 Programlanabilir sabit sıcaklık ve nem test odası
|
Bu test ekipmanı şunları yasaklar: Yanıcı, patlayıcı ve uçucu madde numunelerinin test edilmesi ve saklanması Korozif malzeme numunelerinin test edilmesi ve saklanması Biyolojik numunelerin test edilmesi veya saklanması Güçlü elektromanyetik emisyon kaynağı örneklerinin test edilmesi ve saklanması |
|||
| Cihaz modeli | LX-10 | ||
| stüdyo boyutu | 400×500×500mm | ||
| Boyutlar | 950×1100×1600mm | ||
| Toplam güç | 7.5KW | ||
| Ana performans parametreleri | sıcaklık aralığı | -40℃～+150℃ | |
| Sıcaklık sapması | ≤±2.0℃ | ||
| Sıcaklık dalgalanması | ≤±0.5℃ | ||
| Nem aralığı | %20~98 bağıl nem | ||
| Nem sapması | ≤±0.5%RH | ||
| nem dalgalanması | ≤±2,5%RH | ||
| Sıcaklık artışı ve düşüş oranı | Ortalama soğutma hızı 0.7℃～1℃/dak;ortalama ısıtma hızı 3℃/dak | ||
| Elektrik kontrol sistemi |
TT-5166 Sıcaklık ve Nem Program Kontrolörü Renkli dokunmatik ekran
|
||
| Görüntülemek | 7" renkli LCD ekran | ||
| Operasyon modu | Sabit değer veya program | ||
| Ayar yöntemi | Çince/İngilizce menü, dokunmatik ekran girişi | ||
| program kapasitesi | 50 grup ve 50 test programı saklayabilir | ||
| program uzunluğu | Program başına 50 segmente kadar | ||
| döngüler | Her program segmenti 999 kez çevrilebilir | ||
|
önceden belirlenmiş alan
|
Sıcaklık: -100℃～+200℃ | ||
| Nem: %0~99.9RH | |||
| Süre: 0～99 saat 59 dakika | |||
|
Çözünürlük
|
Sıcaklık: 0.1 ℃ | ||
| Nem: %0,1 BN | |||
| Zaman: 0.1dk | |||
| girmek | PT100 platin direnci | ||
| yardımcı fonksiyon | Alarm görüntüleme fonksiyonu (acil arıza nedeni), elektrik kesintisi koruma fonksiyonu, üst ve alt limit sıcaklık ve nem alarm fonksiyonu, zamanlama fonksiyonu (otomatik başlatma ve otomatik durdurma), kendi kendine teşhis fonksiyonu. | ||
| Ölçüm verilerinin toplanması | PT100 Platin direnç | ||
|
Dolap malzemesi
|
İç kutu malzemesi | SUS304 paslanmaz çelik levha | |
| Dış kutu malzemesi | Soğuk haddelenmiş çelik levha püskürtülür | ||
| Yalıtım malzemesi | Sert poliüretan köpük + cam elyaf | ||
| kapı | Gözlem pencereli, aydınlatma lambalı, sol menteşeli ve sol kulplu tek kapı | ||
|
Isıtma ve nemlendirme sistemi
|
Isıtıcı | Nikel-krom alaşımlı elektrikli ısıtma teli ısıtıcı | |
| nemlendirici | Isıtıcı kontrol modu: PID kontrol modu, temassız ve diğer periyodik darbe genişlik modülasyonlu SSR (katı hal rölesi) kullanan | ||
| soğutma sistemi | Soğutma Kompresörleri | Sığ oluk elektrikli ısıtma nemlendirme yöntemi | |
| Soğutma yöntemi | Paslanmaz çelik zırhlı elektrikli ısıtıcı | ||
| Soğutma yöntemi | Nemlendirici kontrol modu: PID kontrol modu, temassız ve diğer periyodik darbe genişlik modülasyonlu SSR (katı hal rölesi) kullanan | ||
| evaporatör | Su seviyesi kontrol cihazı, ısıtıcı kuruyan yakma cihazı | ||
| Evaporatif kondenser | Fransa Taikang tamamen kapalı pistonlu kompresör | ||
| kondenser | Mekanik sıkıştırma ünitesi soğutma | ||
| Buzdolabı kontrol yöntemi | Hava soğutmalı | ||
| soğutucu | R404a/R23 | ||
| güvenlik ekipmanları | kaçak koruyucu | Kompresör aşırı basınç koruyucusu | |
| Kutuda aşırı sıcaklık koruyucusu | Kompresör aşırı ısınma koruyucusu | ||
| Fan aşırı ısınma koruyucusu | Kompresör aşırı akım koruyucusu | ||
| Faz sırası koruyucusu | Su yolu sistemi koruyucusu | ||
| su temin sistemi | Su temini yöntemi | pompa kaldırma | |
| Depolama tankı | 1 dahili su deposu | ||
| Su kalitesi | Temiz saf su (temiz musluk suyu da mevcuttur) | ||
| Standart konfigürasyon | İçi boş elektrikli ısıtma temperli cam gözlem penceresi (W350mm*H280mm) 1 | ||
| 1 floresan lamba (AC220V) | |||
| 1 kablo deliği (∮50mm), lastik tapalı | |||
| Güç kablosu 5m | |||
| 4 numune rafı, 2 raf | |||
| kullanım Koşulları | güç kaynağı | ○AC220V iki fazlı üç telli koruyucu topraklama kablosu; | |
| Çevreyi kullan | ○Voltaj izin verilen dalgalanma aralığı: AC220V ±%10 | ||
| alan | ○Frekansa izin verilen dalgalanma aralığı: 50Hz ±0.5 Hz | ||
| standardı yerine getirmek | GB10586-200 nemli ısı test odasının teknik koşulları | ||
| GB10589-2006 Düşük sıcaklık test odasının teknik koşulları | |||
| GB10592-2006 yüksek ve düşük sıcaklık test odasının teknik koşulları | |||
| GB11158-2006 yüksek sıcaklık test odasının teknik koşulları | |||
| GB/T2423.1-2001 Test A: Düşük sıcaklık test yöntemi | |||
| GB/T2423.2-2001 Test B: Yüksek sıcaklık test yöntemi | |||
| GB/T2423.3-1993 Test Ca: Sabit nemli ısı testi | |||
| GB/T2423.4-1993 Test Db: Değişken nemli ısı testi yöntemi | |||
| GB/T5170.2-1996 Elektrikçi ve elektronik ürün çevresel test ekipmanı temel parametre doğrulama yöntemi sıcaklık test ekipmanı | |||
| GB/T5170.5-1996 Elektrikli ve elektronik ürün çevresel test ekipmanı temel parametre doğrulama yöntemi nemli ısı test ekipmanı | |||
yapılandırma listesi
| isim | Menşe marka | Açıklama | |
| 1 | kontrolör | TATO | 5166 7 inç |
| 2 | elektromanyetik anahtar | Tayvan Shilin | SP-11 |
| 3 | ara röle | Omron | MY2J |
| 4 | zamanlayıcı | Japonya CKC | AH3-2 |
| 5 | Aşırı sıcaklık koruması | Güney Kore GÖKKUŞAĞI | TS-320S |
| 6 | SSR | Tayvan Yangming | ASR03-40DA |
| 7 | Sıcaklık sensörü | Xuanrong, Tayvan | PT100 |
| 8 | el feneri | Osram | 220V18W |
| 9 | Sigorta anahtarı yok | Tayvan Shilin | 220V40A |
| 10 | sirkülasyon fanı | YEZHENG | 220V60W |
| 11 | rüzgar değirmeni | Tayvan Shangyu | 6F |
| 12 | kompresör | taikang | 1.5P |
| 13 | kondenser | Koveli | |
| 14 | yoğuşmalı fan | Alman Dunli | 220V350M |
| 15 | Filtre kurutucu | Danfoss | DCL0325 |
| 16 | Çek valf | Danfoss | NRV16S |
| 17 | elektromanyetik valf | Japon balıkçılı | NEV202DXF |
| 18 | Çekme tipi ısı eşanjörü | Tayvan Gaoli (kademeli kabul edildi) | CB14-20HSR16 |
| 19 | evaporatör | Tayvan Hongjian | özelleştirmek |
| 20 | soğutucu | DuPont | R404A/R23 |
| 21 | Isıtıcı | Tayvan Longxing'i | 220V2000W |
| 22 | Su Pompası | Hong Kong Huaxing | 500ml/dak |
| 23 | Saf su besleme cihazı | Tayvan He Zhong | 30L |
| 24 | güç kaynağı | İYİ ORTALAMA | 24V |
