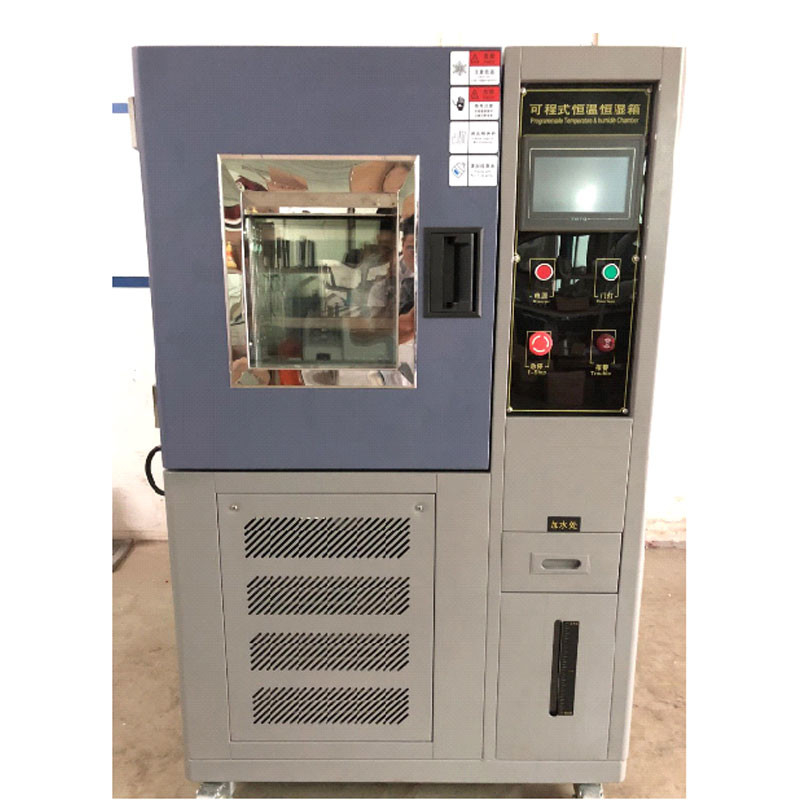

150L Hızlı Sabit Sıcaklık ve Nem Odası 7in LCD Ekran
Hızlı sıcaklık değişimi test odası, Sabit Sıcaklık Nem test odası
| Bu test ekipmanı şunları yasaklar: | |||
| Yanıcı, patlayıcı ve uçucu madde numunelerinin test edilmesi ve saklanması | |||
| Korozif malzeme numunelerinin test edilmesi ve saklanması | |||
| Biyolojik numunelerin test edilmesi veya saklanması | |||
| Güçlü elektromanyetik emisyon kaynağı örneklerinin test edilmesi ve saklanması | |||
| Cihaz modeli | LX-150L tipi | ||
| stüdyo boyutu | Uzunluk×genişlik×yükseklik 500×500×600mm | ||
| Boyutlar | Uzunluk×genişlik×yükseklik 1000×1000×1710mm | ||
| Toplam güç | Yaklaşık 7.5KW | ||
| Ana performans parametreleri | sıcaklık aralığı | -40℃～+150℃ | |
| Sıcaklık sapması | ≤±2.0℃ | ||
| Sıcaklık dalgalanması | ≤±0.5℃ | ||
| Sıcaklık artışı ve düşüş oranı | Ortalama soğutma hızı 4℃/dk'dır;ortalama ısıtma hızı 4℃/dak | ||
| Nem alma fonksiyonu ile | |||
| Elektrik kontrol sistemi | |||
| Görüntülemek | 7" renkli LCD ekran | ||
| Operasyon modu | Sabit değer veya program | ||
| Ayar yöntemi | Çince/İngilizce menü, dokunmatik ekran girişi | ||
| program kapasitesi | 50 grup ve 50 test programı saklayabilir | ||
| program uzunluğu | Program başına 50 segmente kadar | ||
| döngüler | Her program segmenti 999 kez çevrilebilir | ||
| önceden belirlenmiş alan | Sıcaklık: -100℃～+200℃ | ||
| Nem: %0~99.9RH | |||
| Süre: 0～99 saat 59 dakika | |||
| Çözünürlük | Sıcaklık: 0.1 ℃ | ||
| Nem: %0,1 BN | |||
| Zaman: 0.1dk | |||
| girmek | PT100 platin direnci | ||
| yardımcı fonksiyon | Alarm görüntüleme fonksiyonu (acil arıza nedeni), elektrik kesintisi koruma fonksiyonu, üst ve alt limit sıcaklık ve nem alarm fonksiyonu, zamanlama fonksiyonu (otomatik başlatma ve otomatik durdurma), kendi kendine teşhis fonksiyonu. | ||
| Ölçüm verilerinin toplanması | PT100 platin direnci | ||
| Dolap malzemesi | İç kutu malzemesi | SUS304 paslanmaz çelik levha | |
| Dış kutu malzemesi | Soğuk haddelenmiş çelik levha püskürtülür | ||
| Yalıtım malzemesi | Sert poliüretan köpük + cam elyaf | ||
| kapı | Gözlem pencereli, aydınlatma lambalı, sol menteşeli ve sol kulplu tek kapı | ||
| Isıtma ve nemlendirme sistemi | Isıtıcı | Nikel-krom alaşımlı elektrikli ısıtma teli ısıtıcı | |
| Isıtıcı kontrol modu: PID kontrol modu, temassız ve diğer periyodik darbe genişlik modülasyonlu SSR (katı hal rölesi) kullanan | |||
| soğutma sistemi | Soğutma Kompresörleri | Fransa Taikang tamamen kapalı pistonlu kompresör | |
| Soğutma yöntemi | Mekanik sıkıştırma ünitesi soğutma | ||
| Soğutma yöntemi | Hava soğutmalı | ||
| evaporatör | Düz borulu ısı eşanjörü | ||
| Evaporatif kondenser | Lehimli plakalı ısı eşanjörü | ||
| kondenser | Hava soğutmalı kondenser | ||
| Buzdolabı kontrol yöntemi | Kontrol sisteminin PLC'si (programlanabilir mantık kontrolörü), test koşullarına göre buzdolabının çalışma koşullarını otomatik olarak seçer ve ayarlar. | ||
| Yoğuşmalı basınç ayar valfi | |||
| Buharlaşma basıncı ayar valfi | |||
| Kompresör dönüş havası soğutma devresi | |||
| Enerji düzenleme döngüsü | |||
| soğutucu | R404a/R23 | ||
| güvenlik ekipmanları | kaçak koruyucu | Kompresör aşırı basınç koruyucusu | |
| Kutuda aşırı sıcaklık koruyucusu | Kompresör aşırı ısınma koruyucusu | ||
| Fan aşırı ısınma koruyucusu | Kompresör aşırı akım koruyucusu | ||
| Faz sırası koruyucusu | Su yolu sistemi koruyucusu | ||
| su temin sistemi | Su temini yöntemi | pompa kaldırma | |
| Depolama tankı | 1 dahili su deposu | ||
| Su kalitesi | Temiz saf su (temiz musluk suyu da mevcuttur) | ||
| Standart konfigürasyon | İçi boş elektrikli ısıtma temperli cam gözlem penceresi (W350mm*H280mm) 1 | ||
| 1 floresan lamba (AC220V) | |||
| 1 kablo deliği (∮50mm), lastik tapalı | |||
| Güç kablosu 5m | |||
| 4 numune rafı, 2 raf | |||
| kullanım Koşulları | güç kaynağı | ○AC380V üç fazlı dört telli + koruyucu topraklama kablosu; | |
| ○Voltaj izin verilen dalgalanma aralığı: AC380V ±%10 | |||
| ○Frekansa izin verilen dalgalanma aralığı: 50Hz ±0.5 Hz | |||
| ○Koruyucu topraklama kablosunun topraklama direnci 4Ω'den azdır;TN-S güç kaynağı veya TT güç kaynağı | |||
| Çevreyi kullan | Sıcaklık: 5℃～35℃, bağıl nem: ≤85%RH | ||
| alan | ○Yer düz, iyi havalandırılmış, yanıcı, patlayıcı, aşındırıcı gaz ve tozdan arındırılmış | ||
| ○Yakınlarda güçlü bir elektromanyetik radyasyon kaynağı yok | |||
| ○Ekipmanın çevresinde uygun bakım alanı bırakılır | |||
| GB10589-2006 Düşük sıcaklık test odasının teknik koşulları | |||
| GB10592-2006 yüksek ve düşük sıcaklık test odasının teknik koşulları | |||
| GB11158-2006 yüksek sıcaklık test odasının teknik koşulları | |||
| GB/T2423.1-2001 Test A: Düşük sıcaklık test yöntemi | |||
| GB/T2423.2-2001 Test B: Yüksek sıcaklık test yöntemi | |||
| GB/T5170.2-1996 Elektrikçi ve elektronik ürün çevresel test ekipmanı temel parametre doğrulama yöntemi sıcaklık test ekipmanı | |||
| 配置清单 | |||
| 序号 | isim | Menşe marka | Açıklama |
| 1 | kontrolör | TATO | 5166 7 inç |
| 2 | elektromanyetik anahtar | Tayvan Shilin | SP-11 |
| 3 | ara röle | Omron | MY2J |
| 4 | zamanlayıcı | Japonya CKC | AH3-2 |
| 5 | Aşırı sıcaklık koruması | Güney Kore GÖKKUŞAĞI | TS-320S |
| 6 | SSR | Tayvan Yangming | ASR03-40DA |
| 7 | Sıcaklık sensörü | Xuanrong, Tayvan | PT100 |
| 8 | el feneri | Osram | 220V18W |
| 9 | Sigorta anahtarı yok | Tayvan Shilin | 220V40A |
| 10 | sirkülasyon fanı | YEZHENG | 220V60W |
| 11 | rüzgar değirmeni | Tayvan Shangyu | 6F |
| 12 | kompresör | taikang | 6P |
| 13 | kondenser | Koveli | |
| 14 | yoğuşmalı fan | Alman Dunli | 220V350M |
| 15 | Filtre kurutucu | Danfoss | DCL0325 |
| 16 | Çek valf | Danfoss | NRV16S |
| 17 | elektromanyetik valf | Japon balıkçılı | NEV202DXF |
| 18 | Çekme tipi ısı eşanjörü | Tayvan Gaoli (kademeli kabul edildi) | CB14-20HSR16 |
| 19 | evaporatör | Tayvan Hongjian | özel yapılmış |
| 20 | soğutucu | DuPont | R404A/R23 |
| 21 | Isıtıcı | Tayvan Longxing'i | 220V2000W |
| 22 | Su Pompası | Hong Kong Huaxing | 500ml/dak |
| 23 | Saf su besleme cihazı | Tayvan He Zhong | 30L |
| 24 | güç kaynağı | İYİ ORTALAMA | 24V |
