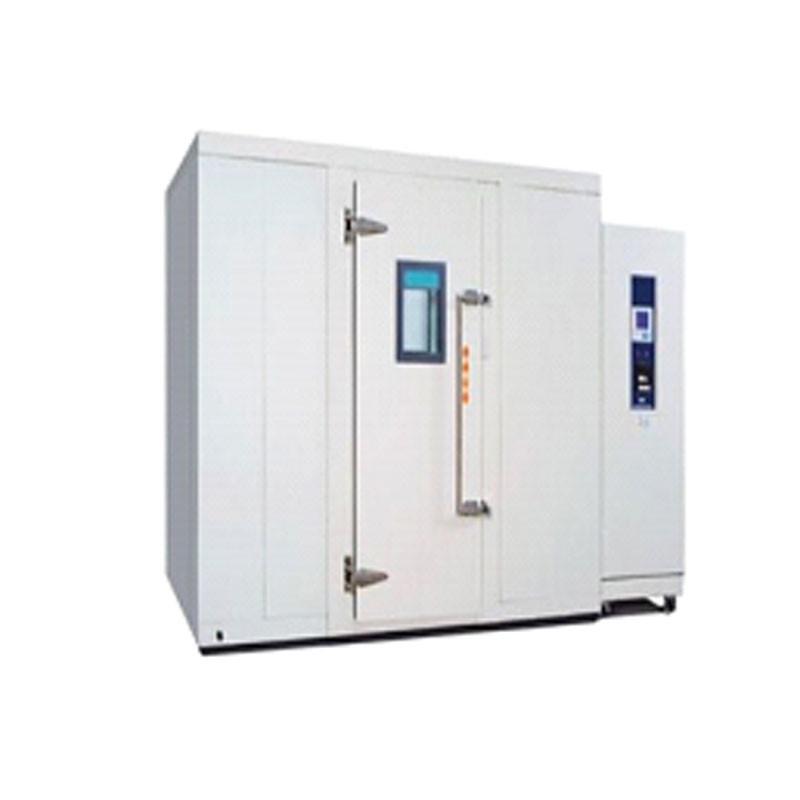

Sabit Sıcaklık Nem Odasında Yürümek AC220V patlamaya dayanıklı

Sabit Sıcaklık Nem Odasında Yürümek AC220V Patlama Korumalı

Gömme sabit sıcaklık yaşlanma odası, Sabit Sıcaklık Nem test odası

Ana Özellikler
1. Çalışma boyutu: 7000MM(G)×2200MM(Y)×8000MM(D) (boyut müşteri ihtiyaçlarına göre özelleştirilebilir)
2. Dış kutu boyutu (referans değer): MM7200(G)×2700MM(Y)×9000MM(D) (güç dağıtım kabini ve hava kanalı sistemi dahil);
3. Sıcaklık gereksinimi: +60℃
4. Sıcaklık çözünürlüğü doğruluğu: ±0.01 ℃
5. Sıcaklık dalgalanması: ≤±0.5℃
6. Sıcaklık sapması: ≤±5.0℃

※Sıcaklık değişim hızı, ürün sıcaklığı değişim hızı değil, hava sıcaklığının ortalama değişim hızıdır.
7. Bu ekipman, yanıcı, patlayıcı veya uçucu veya aşındırıcı gazlar içeren maddelerle test edilemez veya saklanamaz.
Not: Yukarıdaki göstergelerin tümü, +25°C oda sıcaklığında ve numunesiz olarak ölçülen değerlerdir.Hesaplama yöntemi, GB5170.2 ve GB5170.5'in belirlenmesine atıfta bulunur.

3. Kutu yapısı ve malzemeleri:

1. Gövde malzemesi: renkli çelik levha, kalınlık 1.0mm
2. İç kutu malzemesi: SUS#304 ısıya dayanıklı ve soğuğa dayanıklı paslanmaz çelik levha;plaka kalınlığı 1.0 mm, alt plaka takviyeli tip
3. Isı yalıtım malzemesi: sert poliüretan köpük + cam elyaf;(yaklaşık 100 MM kalınlığında)
4. Laboratuvar ürün test rafı, (gerektiği gibi yapılır)
5. Çift açılır menteşeli kapı, kapı 180cm(Y), 600cm(D) güvenlik kapısı kilitleme mekanizması ile donatılmıştır (kapı test odasında açılabilir).Kapının ısı dağılımı ve yoğuşmayı önleyici içi boş cam gözlem penceresi vardır ve kapı çerçevesi yoğuşma önleyici elektrikli ısıtma cihazı ile donatılmıştır.1 aktif eğim ile donatılmıştır.
6.Test delikleri: ∮50mm yuvarlak test delikleri 2
7. Aydınlatma lambası: geniş açılı projeksiyon aydınlatma ekipmanı 1 patlamaya dayanıklı lamba kullanır

4. Dondurma sistemi:

1. Dondurma yöntemi Mekanik dondurma yöntemi
2. Kompresör Bitzer yarı hermetik kompresör

3. Soğutucu R23 R404A çevre dostu soğutucu (ABD DuPont)
4. Kondenser Hava soğutmalı kondenser
5. Evaporatör eğimli tip FIN-TUBE evaporatör
6. Solenoid valf DANFOSS solenoid valfi
7. Bakır boru iç spiral K-TİPİ soğuk kömür bakır boru
8. Elektrikli ısıtıcı Yüksek verimli ısıtma elektrikli ısıtıcı
9. Çalışma: Her sıcaklık bölgesi, elektrik tüketiminden tasarruf sağlayabilen ve kullanım ömrünü uzatabilen farklı buzdolaplarını kullanır.

5. Isıtma sistemi:
1. Isıtıcı: kanatlı nikel-krom alaşımlı elektrikli ısıtma borusu
2. Isıtıcı kontrol yöntemi: temassız ve diğer periyodik darbe genişliği ayarı, SSR (katı hal rölesi)

6. Hava sirkülasyon sistemi:
1. Zorlanmış konveksiyon elde etmek için çok kanatlı santrifüj sirkülasyon fanı, güçlendirilmiş şaft + yüksek ve düşük sıcaklığa dayanıklı döner bıçaklı alüminyum alaşımı kullanma.
2.FLOW ATIŞ hava besleme yöntemi;yatay difüzyon ve dikey ısı değişimi ark sirkülasyonu

8. Kontrolör:

Renkli LCD dokunmatik kontrolör, Çince ve İngilizce dönüştürme;

1 Kontrolör özellikleri:
Doğruluk: sıcaklık ±0,1 nem ±1%RH;
Çözünürlük: 0,1°C sıcaklık veya %0,1 bağıl nem
Sıcaklık eğimi: 0.1～9.9℃ ayarlanabilir
Üst ve alt limit bekleme ve alarm fonksiyonlarına sahiptir.
Sıcaklık ve nem dönüştürme çıkışı: 10mv/1℃, 10mv/1%RH
 9 grup PID kontrol parametre ayarı, PID otomatik hesaplama
Kuru ve ıslak top otomatik düzeltme
2 ekran görüntüleme işlevi:
 Ekran diyalog modunu benimseyin, tuş girişi gerekmez, ekran doğrudan seçeneğe dokunur
Sıcaklık ayarı (SV) ve gerçek (PV) değeri doğrudan görüntülenir
 Mevcut yürütme program numarasını, segment numarasını, kalan süreyi ve döngü numarasını görüntüleyebilir.
 Kümülatif zaman fonksiyonunu çalıştırma
Sıcaklık programı ayar değeri, gerçek zamanlı ekran programı eğrisi yürütme fonksiyonu ile bir grafik eğrisinde görüntülenir.
Ayrı bir program düzenleme ekranı ile her sayfaya 5 bölüm sıcaklık, nem ve zaman girilebilir.
 Sabit nokta veya program eylem durumu ekranı
Çince ekran, ekran arka ışık için ayarlanabilir
Ekran koruma işlevi zamanlama, ZAMANLAYICI veya manuel kapatma için ayarlanabilir
 Ekran, sıcaklığı birden fazla noktada görüntüleyebilir.
3 Program kapasitesi ve kontrol fonksiyonları:
Kullanılabilecek program sayısı: En fazla 120 grup
Mevcut bellek kapasitesi: 1200 SEGMENT
 Komutlar tekrar tekrar yürütülebilir: her komut 999 defaya kadar olabilir
Programın üretimi, düzenleme, temizleme, ekleme ve diğer işlevlerle diyalog stilini benimser.
2 set zaman sinyali çıkış kontrolü ile (test nesnesinin AÇMA/KAPAMA eylemini kontrol edebilir)
Programın yürütülmesi sırasında dosyaları atlama ve dosyaları tutma işlevine sahiptir.
SEGMENT zaman ayarı 0～99Hr59dk
 Kapanma programı hafızası ile, otomatik olarak başlayacak ve güç geri geldikten sonra programı yürütmeye devam edecektir.
RS-232C iletişim arayüzü veya U disk arayüzü ile
Program çalıştırıldığında grafik eğrisi gerçek zamanlı olarak görüntülenebilir
Planlı başlatma ve kapatma işlevleri vardır
Tarih ve saat ayarlama fonksiyonu ile
Anahtar ve ekran kilidi (KİLİT) işlevi

9. Güvenlik koruma sistemi:
1. Soğutma sistemi: kompresör aşırı basıncı/kompresör motoru aşırı akımı
2. Test odası: ayarlanabilir aşırı sıcaklık koruması / test alanı sıcaklık sigortası / klima kanalı aşırı sıcaklık sınırı /
3.Diğerleri: güç fazı sırası/kaçak koruması/yük kısa devre koruması.
5. Sirkülasyon fanı aşırı akım koruması.
10. Ekipman kullanım koşulları:
1. Güç kaynağı voltajı: 380V AC (±%10), üç fazlı beş telli + topraklama kablosu koruması, günlük frekans: 50±0.5Hz
2. Güç anahtarı: kaçak anahtarı (100A, bıçak anahtarlarının veya elektrik prizlerinin kullanımını yasaklar);
3. Güç: 55KW;
4. Ortam hava kalitesi gereksinimleri;yüksek konsantrasyonlu toz ve yanıcı, patlayıcı gaz veya toz içermez ve yakınında güçlü bir elektromanyetik radyasyon kaynağı yoktur.
11. Standartları karşılayın:
1. Bu ekipman, GB/T2423.1-2001 GB/T2423.2-2001 GB/T2423.3-1993 GB/T2423.4-1993 test standardı gereksinimlerini ve GJB150.3-1986 GJB150.4'ün kabulünü karşılar. -1986 standardı.
Bu ekipman, fabrikadan ayrılmadan önce şirketin kalite kontrol merkezi tarafından test edilir ve bir yıllık geçerlilik süresi olan bir denetim raporu düzenlenir.
