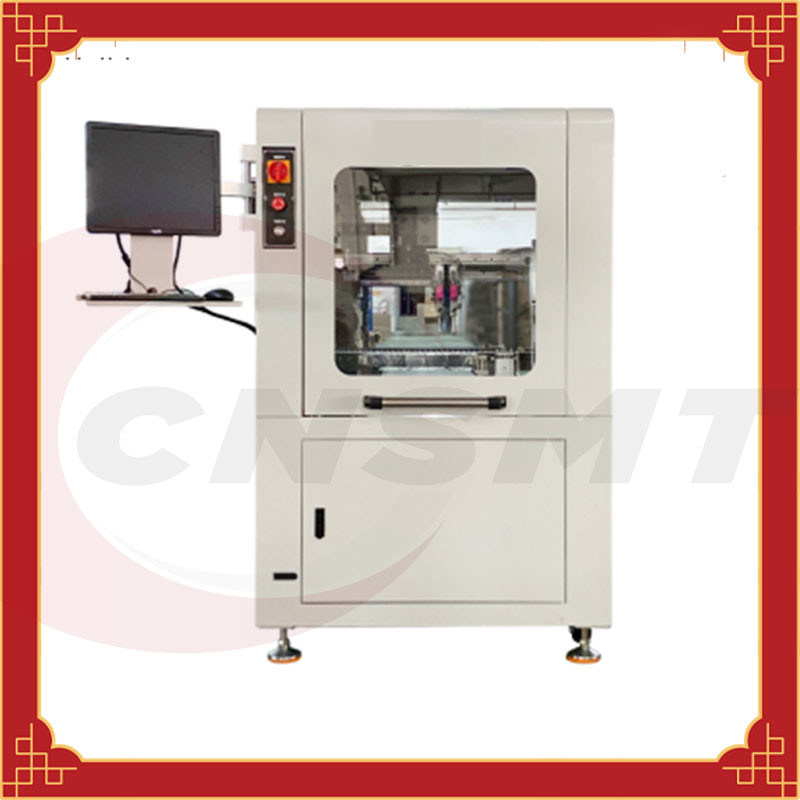

CNSMT-V7 Sıralı Otomatik PCB Kaplama Makinesi 1.8KW Programlama Modu
CNSMT-V7 PCB Inline Kaplama makinesi, düşük maliyetli
Otomatik konformal kaplama makinesi(v7)
Ekipman işlevi açıklaması:
1. X, Y, Z, U –dört eksenli hareket, 180 derece dönme fonksiyonlu U ekseni, 45 derecede püskürtülebilir, konektörler gibi kaplanmamış alanlardan kaçınmak için çeşitli devre kartlarının seçici püskürtme işlemini doğru bir şekilde gerçekleştirir.
2. Çeşitli devre kartlarının seçici alan püskürtmesini doğru bir şekilde gerçekleştirin.
3. Sprey gölge etkisini ortadan kaldırabilen cihazın kenarını etkili ve düzgün bir şekilde kaplayabilir.
4. Standart ekipman, aynı anda 2 valf taşır; bu, otomatik geçiş ve püskürtme eylemlerinin işbirliğini gerçekleştirebilir ve karmaşık devre kartlarının püskürtme işlemini gerçekleştirebilir.
5. Programlama modu: Yazılım programında veri girişi otomatik programlama vardır;tutamak, herhangi bir yörünge otomatik programlama moduna manuel olarak girilir.
6, tüm hat yerleştirme: SMEMA arayüzü üzerinden ekipman, diğer ekipman sinyalleriyle bağlanabilir.
2) Teknik parametreler:
| Çerçeve boyutu L * G * H | L1060mm * W1200mm * H1700mm |
| kontrol metodu | Endüstriyel bilgisayar + kart |
| çalışma yöntemi | bilgisayar kontrolü |
| programlama stili | manuel öğretim |
| Depolanan çalışan program sayısı | 1000 veya daha fazla |
| PCB iletim yüksekliği: | 920 ± 20 mm |
| Taşıma hızı: | 0-5000 mm / dak |
| İletim yönü: | Sol → Sağ (R → Sol) |
| Şanzıman motor gücü | 60W motor hız düşürücü |
| konveyör ray genişliği | 50-450mm |
| PCB kartı boyutu | MAXL450 * W450 |
| PCB kartı bileşen yüksekliği | MAX100mm |
| Yol genişliği ayarı | Manuel ayarlama |
| XYZ sürücü yöntemi | Servo motor sürücü |
| XYZ maksimum hız | 800 mm / sn |
| Vana tipi: | 1 küçük püskürtme valfi, 1 dağıtım valfi |
| Tank hacmi | Karıştırma basınçlı kovalı bir 10L paslanmaz çelik iç kova + bir küçük yıkama basınçlı kova |
| Aydınlatma bölümü | Ekipman aydınlatma kaynağı ile birlikte gelir |
| Algılama bölümü | Ekipman, UV algılama ışık kaynağı ile birlikte gelir |
| güç kaynağı | AC220V 50Hz |
| gaz kaynağı | 4-6kgf/cm2 |
| Toplam güç | 1.8KW |
