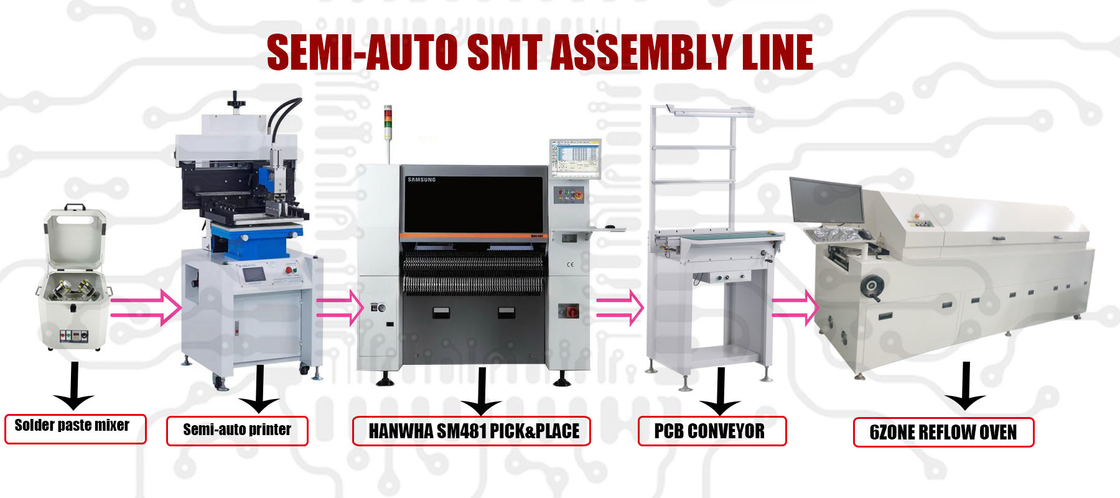

Ekonomi YARI OTOMATİK SMT PCB MONTAJ ÜRETİM HATTI EKİPMANLARI
Çin'de size hem yarı otomatik hem de tam otomatik smd montaj makineleri sağlıyoruz
Körük makinelerini içeren bu yarı otomatik hat (ihtiyaçlarınıza bağlı olarak da değişebilir)
1, Lehim pastası karıştırıcı
Yarı otomatik smt üretim hattı lehim pastası karıştırıcı özellikleri:
| Lehim pastası karıştırıcı çalışma gerilimi | Güç Kaynağı:AC220V/110V SEÇENEĞİ |
| Lehim pastası karıştırıcı çalışma hızı | Kol Dönme Hızı1400RPM devir: 400RPM hız oranı: 4:1 1400RPM dönüş: 350PRM |
| Lehim pastası karıştırıcı çalışma kapasitesi | |
| Konteyner | 500 gr / 1000 gr (aksesuar değiştirilmelidir) |
| İki kutu lehim pastasını aynı anda karıştırın | 500G1000g Bir/İki konteyner operasyonu. |
| Lehim pastası karıştırıcı karıştırma süresi | Workingtimer1—99 dakika dijital olarak ayarlanabilir |
| Lehim pastası karıştırıcı işlemi | Operasyonel hafif dokunmatik düğme, kullanımı kolay |
| Lehim pastası karıştırıcı fikstür fonksiyonu | Tutma üniversal armatürü, her türlü marka lehim pastası kutusuna uygundur |
| Lehim pastası karıştırıcı çalışma sesi | Gürültü düşük çalışma sesi <35dB |
2, SMD montaj hattı için standart yarı otomatik şablon yazıcı
| Baskı alanı | 300×400mm/500/600/800 SEÇENEK |
| Yüzey boyutu | 300×500mm |
| Alt tabakanın kalınlığı | 0,2-2,2 mm |
| Sabit yazdırma konumu | PCB Dış Veya Pim Konumlandırma |
| Karyola ince ayarı | Ön/Arka±10mm R/L±10mm |
| Baskı hassasiyeti | ±0,05 mm |
| Makine tekrarlanabilirliği | ±0,02 mm |
| arasındaki minimum mesafe | 0,35 mm |
| hava kompresörü kullanımı | 4-6Kgf/Cm2 |
| Güç kaynağını kullanın | 220V 50/60Hz 100W |
| Makine boyutu L * W * H | 800×1000×1650mm/ |
| Makina ağırlığı | 300kg |
| arayüz | İngilizce/Çince |
3,SM481 PLUS Hanwha yakala ve yerleştir makinesi
ŞARTNAME:
1, 10 ağızlı tek kollu tasarım, maksimum hız 40000CPH'ye ulaşabilir.
2, uçan kamera + sabit kamera tanımlama kullanımı, büyük bileşenlerin montaj yeteneğini büyük ölçüde geliştirir.
0402 montajındaki sıradan malzemelere ek olarak, montaj BGA, IC, CSP ve diğer büyük ve orta ölçekli malzemelerde mükemmel stabiliteye sahiptir.
3, monoray tasarımı, isteğe bağlı maksimum PCB giriş boyutu 1500x460 konfigürasyonu.
SMT PCB KONVEYÖR ÖZELLİKLERİ:
| modeli | 500MM | 600MM | 800MM | 1000MM | 1200MM | 1500MM |
| Anahat boyutu | 500*670*880mm | 600*670*880mm | 800*670*880mm | 1000*670*880mm | 1200*670*880mm | 1500*670*880mm |
| PCB genişliği | 500*50~350mm/460MM | 600*50~350mm/460MM | 800*50~350mm/460MM | 1000*50~350mm/460MM | 1200*50~350mm/460MM | 1500*50~350mm/460MM |
| aktarım hızı | 0-12m/Dk | |||||
| Konveyör Yönü | SOL-SAĞ/SAĞ-SOL | |||||
| Güç kaynağı | AC220V/110V 50/60HZ | |||||
| Ana motor Gücü | 15W | |||||
| Sabit Kenarı İzleyin | ön sabit (arka sabit) | |||||
| Taşıma Yüksekliği | 900±20mm | |||||
| Net ağırlık | 41kg | 48.7kg | 48.9kg | 55kg | ||
SMD MONTAJ HATTI İÇİN 6 BÖLGELİ SMT YENİDEN AKIŞ FIRINI:
| makine verileri |
| Model boyutu: L3800×G1000×Y1450mm |
| Güç kaynağı: 3￠ 380V 100A 50/60HZ |
| Başlangıç gücü: 0KW normal çalışma gücü 6.0KW |
| Ağırlık: 700KG |
| İletim parçası |
| Paslanmaz çelik B-şekilli örgü kayış + karartılmış ve sertleştirilmiş kılavuz ray |
| Örgü kayış genişliği 400MM, kılavuz ray genişliği ayar aralığı: 50MM—350MM |
| İletim yönü: soldan sağa veya sağdan sola isteğe bağlı |
| İletim hızı: 0—5M/dk frekans dönüştürme hızı regülasyonu |
| Örgü kayışın yerden yüksekliği: 900MM±0MM |
| ısıtma özellikleri |
| Tüm makine kurşunsuz işlem için tasarlanmıştır |
| Isıtma bölgesi: yukarı 6 aşağı 6 |
| Soğutma alanı: çift katmanlı sabit akışlı fanlı soğutma |
| Isıtma bölgesinin uzunluğu: 300MM |
| Isıtma süresi: sıcaklık süresini ayarlamak için normal sıcaklık ≤ 0dk |
| Isıtma sırası: ortadan her iki tarafa birer birer ısıtma, 1/3 elektrik tasarrufu |
| Sıcaklık kontrol hassasiyeti: ±°C (fırın yüksekliğine bağlı olarak) |
| Yalıtım performansı: 50 derecelik yüksek sıcaklıkta üst kapağın sıcaklığı 45 dereceyi geçmez |
| Sıcaklık kontrol yöntemi: denge zinciri + analog voltaj ayarı |
| Üst ve alt sıcaklık bölgeleri bağımsız olarak çalıştırılabilir ve kontrol edilebilir |
| ısıtma parçaları |
| Rüzgarı taşımak için rüzgar çarkını ayarlamak için ithal yüksek sıcaklığa dayanıklı motor, değişken frekans. |
| Eşit ısıtma için ısı emicili paslanmaz çelik nikel ısı borusu |
| Sıcaklık algılama süresi orijinal üç saniyeden 0,1 saniyeye yükseltildi |
| Yeterli sirkülasyon havası hacmi sağlamak için hava kanalını verimli bir şekilde hızlandırın |
| Akı buharının sızmamasını sağlamak için cebri havalandırma cihazı |
| İletim parçası |
| Dijital vali, Tayvan STK motor 1:150 dişli kutusu oranı |
| Örgü kemer serbestçe ayarlanabilir |
| Çift vitesli senkron şanzıman, kararlı çalışma |
| Gres silindiri dolum sistemi, |
| Vücut yapısı |
| Genel çerçeve kaynaklı yapı, sağlam ve dayanıklı |
| Bilgisayar sprey boyası, yüzey pürüzsüz ve dokulu |
| Ön ısıtma ve kurutma bölgesinin yapısı genişletilmiştir, böylece ekipmanın ped oksidasyon temizleme kabiliyeti ve rosin geri kazanım kabiliyeti güçlendirilmiştir. |
| Elektrikli silindir açma/kapama kapak sistemi. |
| Çift kapak açma kontrol sistemi (gazlı amortisör kapağı açma + silindir kapağı açma) |
| Aşağıdaki elektrik kutusu tarafından kontrol edilen tüm devreler ile bakım ve parça değişimi sırasında ayrılmaya uygun iç tank arasında ayrılabilir arabirimler vardır.Aptalca bakım gerçekleştirin |
| Arka kapakta tamir edilebilir bir pencere bulunur.Bakım için uygundur |
| Isıtma tüpü/katı hal/sıcaklık kontrol cihazı, bakım için uygun olan modüler tasarımı benimser |
| Çıkışın üst ve alt taraflarında çift soğutma, hız ayarlanabilir |
| Üst ve alt astar, yüksek basınç altında yüksek verimli ısı yalıtım malzemesi ile doldurulur. |
| Elektrik ve kontrol performansı |
| Gelişmiş PLC+ endüstriyel bilgisayar kontrolü, Tayvan Xinjie fırın sıcaklığı test yazılımı, bilgisayar çöktüğünde normal şekilde çalışabilir |
| Sabit düşük akım, ısıtma tüpünü/katı hal/sıcaklık kontrol devresini güçlü akımın etkisinden korur ve hizmet ömrünü uzatır. |
| Sızıntı koruyucuyu ayarla |
| Sıcaklık çok yüksek veya çok düşük alarm fonksiyonu |
| Kendinden ayarlı ultra yüksek sıcaklık, ısıtma gücünü otomatik olarak keser |
| Santak UPS kesintisiz güç kaynağı, elektrik kesintisinden sonra otomatik çalışma |
| Çeşitli süreçlerin parametre analizini karşılayabilen, akıllı hata teşhisi işlevine sahip ve alarm listesinde çeşitli hataları otomatik olarak görüntüleyebilen güçlü sıcaklık eğrisi testi ve analiz işlevi |
| Dosya, kullanıcının farklı ürünlerine göre adlandırılabilir ve kaydedilebilir.Kullanıcı ürünü değiştirdiğinde, ekipmanın parametrelerini ayarlamak için yalnızca ilgili dosyayı seçmesi gerekir. |
| Sistem otomatik arıza teşhisine, ultra düşük sıcaklık alarmına sahiptir ve kapatıldıktan sonra soğutma süresini otomatik olarak ayarlayabilir. |
| Fan motorunun hızını kademeli olarak kontrol edin (ısıtma denge alanı + ana kaynak alanının bağımsız kontrolü), kademesiz hız düzenleme modu |
| Sistem otomatik olarak ısıtmayı durduracak ve aşırı sıcaklık durumuna göre soğutmaya geçecektir. |
| Benzersiz denge zinciri kontrol modu, sıcaklık otomatik ayarlama tarama süresi 0,1 saniyedir, katı hal çıkışını azaltır ve güç tasarrufu etkisine ulaşır.Kararlı sıcaklık kontrolü ve azaltılmış eğri gürültüsü |
| Kapanma gecikmesi koruma fonksiyonu ile, kapatıldıktan sonra önceden ayarlanan süreye göre hava ile soğutulacaktır. |
| Soğutma sistemi |
| Soğutma yöntemi: üst ve alt çift soğutma sistemi, soğutma hızı, soğutma açısı ayarlanarak kontrol edilir. |
| Soğutma miktarı: iki aşamalı soğutma, (rüzgar çarkı gözenekli soğutma + sabit akım fanı zorlamalı soğutma) |
| Rosin/egzoz gazı geri kazanım sistemi |
