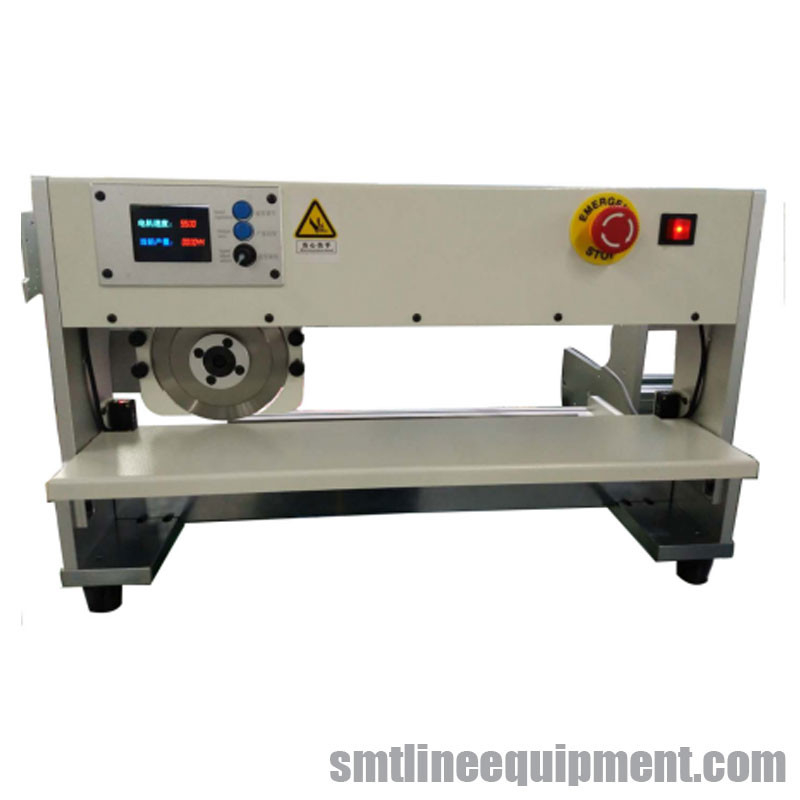

Masaüstü PCB Kesme Makinesi Ekonomi PCB Lazer Kesici Step Motor Tahrikli

MASAÜSTÜ PCB KESME MAKİNESİ, Ekonomik PCB kesici

Bu otomatik bir masaüstü pcb kesme makinesi, yaygın olarak smt fabrikaları için kullanıldı, daha önce birçok ülkeye ihraç ettik, kaliteli ve istikrarlı yaşam. PCB kartınızı keserken kırılacağı konusunda endişelenmenize gerek yok.

CNSMT, aşağıdaki ürün serilerini tasarlama, üretme ve satma konusunda uzmanlaşmıştır:

PCB KESİCİ, FPCKESİCİ, FPC sıcak pres, darbeli sıcak pres, darbeli kaynak makinesi, alüminyum alt tabakaKESİCİmakine, lazerKESİCİ,

FPC kesme zımbası, hafif şerit ayırıcı, LED PCB KESME makinesi, alüminyum alt tabaka kesme makinesi, V-oluk kesici, kablo darbeli kaynak makinesi, sabit sıcaklık makinesi, geri çekilebilir PCB tetik, PCB, FPC kalıp, sıcak presleme Kaynak makinesi, SMT PCB kesme makinesi ,

Ürün Açıklaması


1. Bıçak tipi kesici, elektrikli bir PCB kartı ve alüminyum alt tabakadır.kesicibir üst yuvarlak bıçak ve bir alt düz bıçak ile.Kartı bölerken, PCB, V oluğu aracılığıyla alt bıçağa sabitlenir ve tahta ayrılmasını gerçekleştirmek için üst bıçak ayak anahtarı tarafından kontrol edilir.
2.otomatik pcb kesme makinası benÇeşitli büyük veya küçük PCB kartlarını ve alüminyum alt tabakaları ön oluklarla ayırabilen bir kademeli motor tarafından tahrik edilir.

3. Maksimum segmentasyon uzunluğu 400MM, 600MM, 900MM, 1200MM'dir ve bu boyut aralığının ötesinde de özelleştirilebilir.

4. Üst dairesel bıçağın hareket vuruşu (yani plakanın uzunluğu) önceden ayarlanabilir.

5. Kesme hızı, 300MM/S ve 500MM/S arasında serbestçe değiştirilebilir.

6. Üst ve alt bıçaklar arasındaki boşluk, düğme ile kolayca ayarlanabilir.
7. İşlem güvenlidir.Yuvarlak bıçağın üzerinde eli incitmeyecek koruyucu bir bıçak vardır.Ayrıca bir kızılötesi algılama cihazı (güvenlik ışık perdesi) ile donatılabilir.Çalışma alanına bir insan eli veya yabancı bir cisim girdiğinde, makineyi korumak ve iş yaralanmalarını önlemek için bıçak otomatik olarak duracaktır.

8. Üst dairesel bıçak ve alt düz bıçak, Japonya'dan ithal edilen, sert ve aşınmaya dayanıklı, uzun ömürlü ve lehim bağlantılarının çatlamasını önlemek için küçük plaka ayırma gerilimine sahip SKD-11 malzemeden yapılmıştır.
9. PCB kalınlığını kesme: 0.5MM-3.2MM.
10. V yuvasında kalan PCB kalınlığı: standart 1/3 PC kartı kalınlığı, MIN-0.2MM, MAX-0.8MM.11. V oluğunun minimum C derinliği 0,25 MM'dir ve ayırmadan sonra eklenen dış boyut: 0,1 MM-0,2 MM.

Kullanım kılavuzu

I. Notlar:

* Kullanmadan önce otomatik pcb kesme makinası, lütfen bu kılavuzu dikkatlice okuyunuz ve bu, onu sorunsuz bir şekilde çalıştırmanıza yardımcı olacaktır.

* Herhangi bir tehlikeye neden olmamak için bıçağın etrafındaki koruyucuyu hiçbir koşulda çıkarmayın.

* Makine sadece önceden çizili V kesimli devre kartları için tasarlanmıştır, başka amaçlar için kullanmayınız.

* Bu makineyi çalıştırırken çok bol giysiler giymeyin.Uzun saçların dolanmasını önlemek için toplanmalıdır.

II.Makinenin parça adı (bkz. Şekil 1 ve 2):

1. Plaka modu ayar düğmesi

2.Güç göstergesi ve orijini

3.Plaka açma düğmesi

4. Yüksek/düşük hız anahtarı

5. Acil durdurma anahtarı

6. Üst bıçak

7. Üst bıçağın koruması

8. Üst bıçağın yükseklik ayar düğmesi

9. Üst bıçak yuvası

10. Alt bıçak

11. Dış tepsi

12. Alt bıçağın koruması

13. Yan panel

14. Manuel topuz vidası

15. Üst bıçağın yükseklik sınırlayıcısı

III.Teknik göstergeler:

Maksimum plaka uzunluğu : sınırsız

Plakanın kalınlığı: 0.2-5.0mm

Plaka besleme hızı: 300-500mm/saniye

Bıçak malzemesi: SK61D yüksek hız çeliği

Çalışma sıcaklığı: 10-35 ℃ Depolama sıcaklığı: -20-50 ℃

Güç kaynağı: 230V110V,50HZ/60HZ,40W

boyut: 650mm * 340mm * 430mm

ağırlık: 49kg

IV.Makinenin kurulumu ve kullanımı öncesi hazırlık

1. Aşağıdaki parçalar dahil olmak üzere ambalaj kutusundaki nesneleri kontrol edin: ana bilgisayar, kılavuz, güç kablosu, pedal anahtarı ve ayar için altıgen anahtar.

2. Makinenin paketleme torbasını çıkarın, sağlam çalışma tezgahına yerleştirin ve bıçağın üzerindeki pas önleyici gresi silin.

3. Statik elektriğin devre kartı üzerindeki bileşenlere zarar vermesini önlemek için makine güvenilir bir şekilde topraklanmalıdır.Elektrik prizindeki toprak güvenilir ve etkiliyse, makineye güç verildiğinde güvenilir bir şekilde topraklanacaktır.

4. Dış tepsiyi (11) iki sabitleme vidasıyla makineye sabitleyin, uygun bir yüksekliğe ayarlamak için devre kartı üzerindeki bileşenlerin yüksekliğini ayarlayın ve tepsi topuzu vidasını manuel olarak kilitleyin.

5. Güç verilmeden önce besleme gücünün doğru olduğundan emin olmak için pedal anahtarını makinenin arkasındaki ilgili sokete takın.

V. Makinenin ayarlanması:

1. Devre kartı üzerindeki bileşenlerin gövde ve bıçakla çarpışmadığından emin olun.Makinenin boyutları için Şekil 1'e bakın.Devre kartındaki bileşenlerin yüksekliği kapsamı aşmayacaktır.Devre kartındaki bileşenler bıçağa temas ederse, bileşenlerin kesilmesini önlemek için bıçağı önceden işlemek için bizimle iletişime geçin.

2. Devre kartının kalınlığına göre, düğmeyi ayarlayarak üst bıçağın yüksekliğini ayarlayın.

VII.Makinenin günlük bakımı:

Makinenin kullanımı sırasında bakım işi oldukça basittir.Makineyi temiz tutun ve düzenli olarak üst ve alt bıçaklardaki pas önleyici gresi boyayın.Makine hassasiyetini sağlamak için çalıştırma ve bakımdan sorumlu bir kişi belirleyin.Yüksek veya düşük sıcaklıkta kullanmayın veya saklamayın (bkz. Bölüm 3).

VIII.Bıçağın değiştirilmesi:

Makineyi uzun süre kullandıktan sonra, bıçak hasarlıysa, hasarlı eski üst bıçağı çıkarmak için ayar düğmesi vidasını (16) gevşetin;alt bıçak hasarlıysa, iç tepsiyi (13) çıkarın, hasarlı eski alt bıçağı çıkarmak için alt bıçaktaki dört vidayı gevşetin.

A. Kontrol paneli talimatı:

1. Yüksek / düşük hız anahtarı, yavaş ve yüksek hızlar dahil olmak üzere bir hız kontrol anahtarıdır.Plakaların kalitesinden emin olmak için kullanmadan önce, yavaş hıza ayarlayın ve operatörler ustalaştığında hızlı hıza ayarlayın.

2. Mod anahtarı, ayak veya nokta hareketi dahil olmak üzere bir sistem anahtarıdır.Önceki modun modunda, önceden ayarlanmış harekete ulaşmadığında gösterge ışığı titreyecek ve alarm verecektir.Alarmı iptal edin ve çalışmaya devam edin.

3. Acil durdurma, acil durdurma düğmesidir ve panel olarak kullanılabilir.

4. Ekipman kullanımının tamamlanmasından sonra, güvenliği sağlamak için gücü kesmeden önce üst bıçağı orijinal noktasına geri ayarlayın.

B. Çalıştırma talimatı:

1. Güç kaynağına bağlayın ve anahtarı çalıştırın.Gösterge ışıkları 0 ve 400/600 yanıp söner, yanıp sönen ışığa karşılık gelen düğmeye basın, ışık sürekli yanacaktır.Ayak düğmesine basın, üst bıçak başlangıç ​​noktasına dönecek ve 0 - 400/600 arasında hareket edebilecektir.Gösterge ışığının yanıp sönmesine izin vermek için 0 tuşuna veya 400/600 tuşuna dokunun ve 100/150'ye dokunun.200/300.300/450.Herhangi bir tuş, karşılık gelen iki ışığın sürekli olarak yanmasına izin verebilir, ardından üst bıçak bu iki ışık arasında hareket eder ve üst bıçak, 0-400/600 arasındaki herhangi bir nokta arasında hareket edebilir.

2. Üst ve alt bıçaklar arasındaki boşluğu, genellikle 0,1 ile 0,2 arasında ayarlayın.Üst konumlandırma bıçağı ile alt konumlandırma bıçağı arasındaki boşluk genellikle PC kartının kalınlığına eşittir.

3. Üst ve alt kesiciler aynı düzlemde olmalı ve hata 0,1 mm'yi aşamaz.

4. Eksantrik mesafenin ayarlanması yöntemi

5. Çalışma platformu yukarı veya aşağı ayarlanabilir.

6. Kesme hareketini ve hızını ayarlayın ve ayar yöntemi yukarıda belirtilen ayar yöntemini izleyecektir.

7. Pedal anahtarına basın ve bazen deneyin.Anormallik olmaması durumunda resmi çalışma başlatılabilir.

C. Temel bakım:

1. İşin tamamlanmasından sonra, lütfen güç kaynağını kapatın ve artıkları çıkarın.

2. Üst ve alt kesicilerin korunmasına dikkat edin.

3. Makine uzun süre çalışmadığında, lütfen üst ve alt kesicileri çıkarın ve korumak için yağla kaplayın.Lütfen kullanmadan önce silin.

4. Tüm vidaların sabitlendiğini kontrol etmeye dikkat edin.
