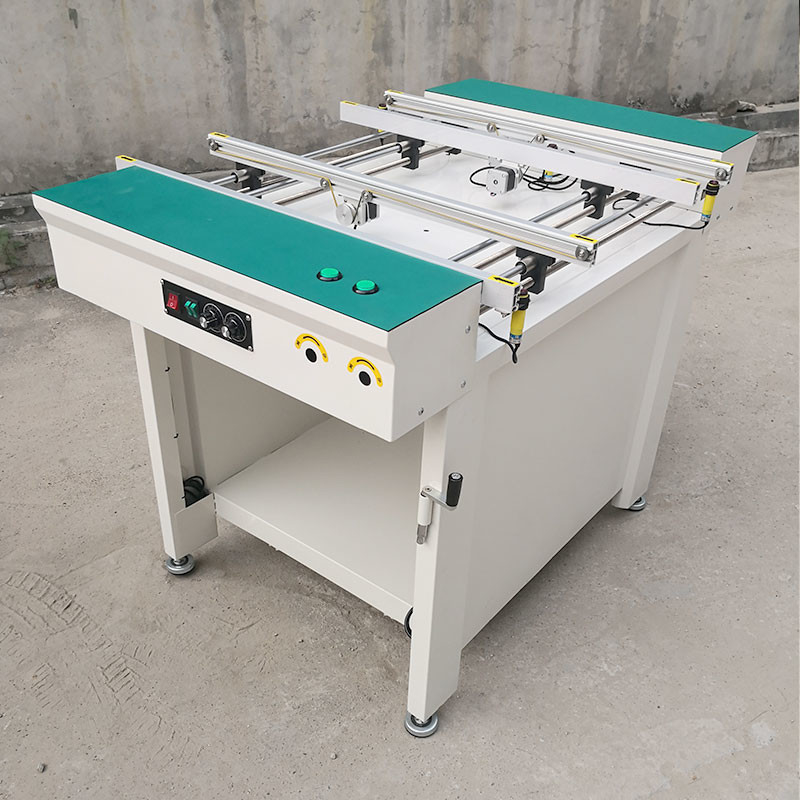

600MM Çift Hat Bağlantılı PCB Bantlı Konveyör muayene testi 220V 50Hz

600MM Çift Hat Bağlantılı PCB Bantlı Konveyör Muayene Testi 220V 50Hz

PCB Çift Hat Bağlama Konveyörü, SMT Çift hat konveyör

özellikleriSMT Çift paletli konveyör

1. Özellikler
Bu ürün çelik levha malzemeden yapılmıştır ve sac ile kaynaklanmıştır, yüzey elektrostatik olarak püskürtülür ve fırınlanır ve renk bilgisayar beyazıdır.
Üretim hattındaki PCB kartı iletimi, muayene, test, tampon bağlantısı ve diğer işlevlerde yaygın olarak kullanılmaktadır.
İki cihaz arasında bağlantı kurmak ve ara belleğe almak için ana cihazlardan birine sahiptir.
İki cihazı ayrı ayrı bağlayabildiği gibi, segmentler veya gruplar halinde de kullanılabilir ve ayrıca teknik parametrelerde belirtilen spesifikasyonlardaki PCB kartlarını işleyebilir.
2. Teknik parametreler
(1) Ray uzunluğu: 600MM (müşteri ihtiyaçlarına göre özelleştirilebilir)
(2) Ray genişliği aralığı: 50MM --- 350MM
(3) Kayış yüzeyinin yerden yüksekliği: 900mm±50mm
(4) Kılavuz ray sabitleme tarafı: ön ve arka sabitleme isteğe bağlıdır
(5) PCB iletim yönü: sol-sağ sağ-sol, isteğe bağlı
(6) Besleme hızı: 0M/dak----4M/dak, ayarlanabilir
(7) Kılavuz rayın her iki ucunda uzatma uzunluğu (100 mm)
(8) Çalışma güç kaynağı: 220V, 50Hz
(9) Güç tüketimi: yaklaşık 15W
(10) Yaklaşık ekipman ağırlığı: 65KG
(11) Görünüm boyutu: 600MM*700MM*900MM±50MM
Üç, ana işlev
Yerleştirme istasyonunun SMEMA sinyal arayüzü vardır.
Alt ve üst cihazlara bağlanabilir.Yerleştirme istasyonunda kart olmadığında, ön cihaza kart gerektiren bir sinyal verecektir.Kart ön ışık algılama konumuna veya sonuna ulaştığında ve arka cihaz geçici olarak çalışmadığında Bir kart gerektiğinde, kayış çalışmayı durdurur ve her ikisi de fotoelektrik sensörlerle donatılmıştır.Bu sırada arka cihaza board sinyali verilir ve arka cihaz boarda ihtiyaç duyduğunda docking istasyonunun kemeri tekrar çalışmaya başlar ve board arka cihaza beslenir.Arka cihaz geçici olarak bir karta ihtiyaç duymuyorsa, PCB kartı yerleştirme istasyonunda bekliyor.Park yerinde bir pano varsa, çalışmayı askıya almak için ön uç ekipman kontrol edilecek ve yerleştirme istasyonunda boş alan olduğunda ön uç ekipman otomatik olarak etkinleştirilebilecek.
Dördüncüsü, iletim prensibi
(1) Yerleştirme istasyonunun konveyör bandı, antistatik geniş yuvarlak bir banttır.Kılavuz rayın her iki tarafındaki kayışlar, bir transmisyon dişlisi aracılığıyla aynı 15W ayarlanabilir hızlı motor tarafından tahrik edilir.Motorun çalıştırılması ve durdurulması, üst ve alt ekipmanın arz ve talep panoları tarafından bildirilir.Kontrol, ilk, orta ve uç, kılavuz ray üzerinde bir PCB kartı olup olmadığını algılayabilen fotoelektrik sensörlerle donatılmıştır.
(2) Kılavuz ray, sabit bir kılavuz raya ve hareketli bir kılavuz raya bölünmüştür.Hareketli kılavuz rayın genişliği, birbirine kenetlenen iki sürgülü çubuk ile ayarlanır.

Beş, makine özellikleri
(1) Müşteri gereksinimlerine göre kontrol panosu veya PLC programı tarafından kontrol edilir;
(2) Fotoelektrik sensörler başın, ortanın ve kuyruğun her iki ucuna monte edilmiştir;
(3) IO sinyal arayüzü ile;
(4) Kılavuz rayı 50 MM --- 350 MM ayarlanabilir;
(5) Besleme hızı, şanzıman tarafından ayarlanabilir;
(6) Kemerin yerden yüksekliği ayarlanabilir;
(7) Çelik çerçeve yapısı sağlam ve dayanıklıdır ve üst ve alt ekipman bağlantı plakalarına mekanik olarak bağlanabilir;
(8) Durma konumu, ışık sensörü konumu hareket ettirilerek istendiği gibi ayarlanabilir.
