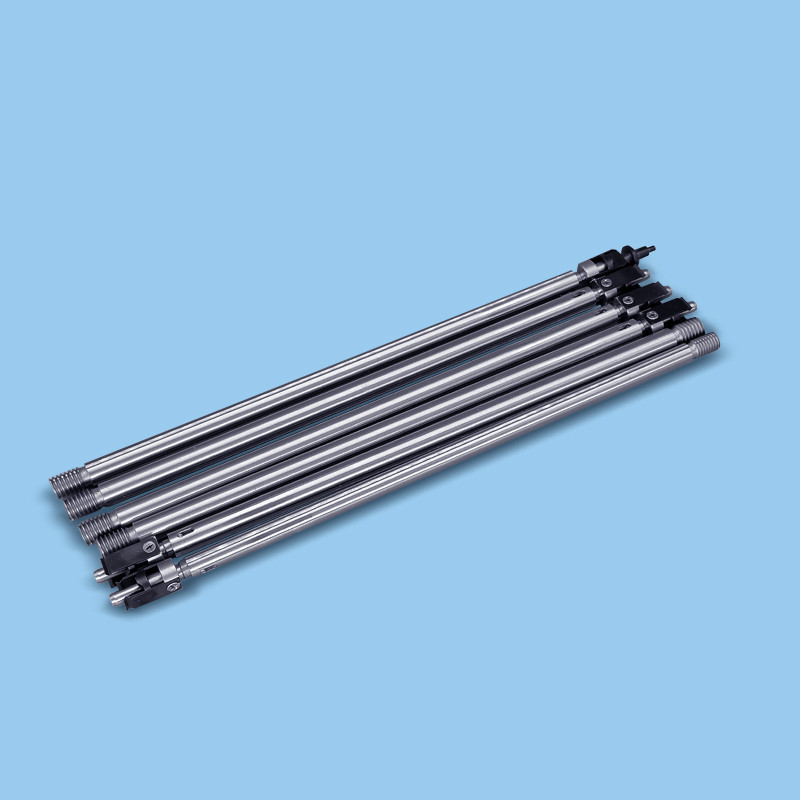

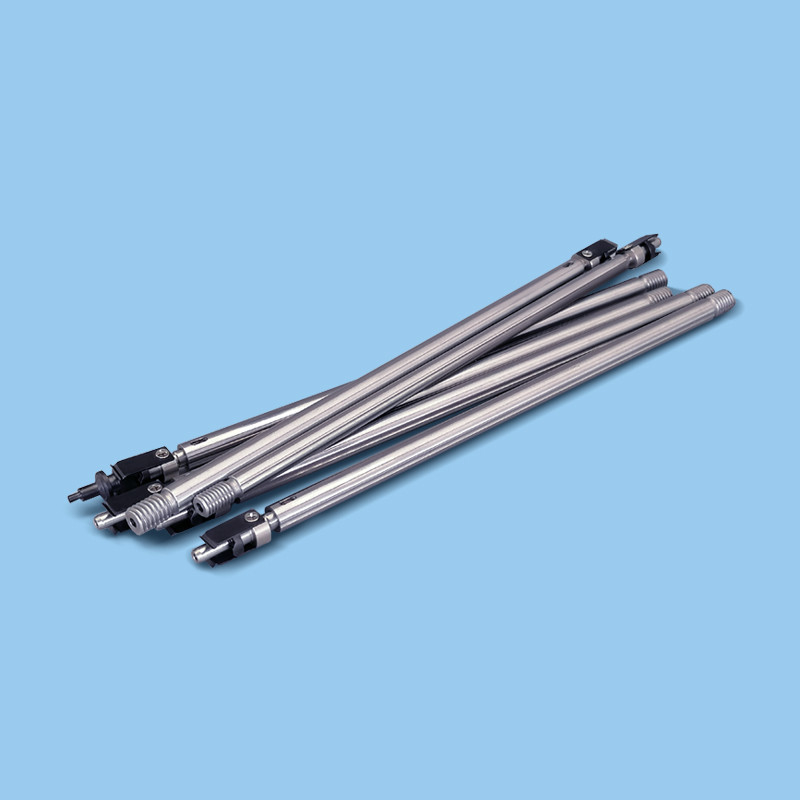

Yamaha Yv100 Nozzle Shaft XJS 6 Spline Shaft 6mm DIC kaplama

Yamaha Yv100 Nozul Mili XJS 6 Spline Shaft 6mm DIC Kaplama

Yamaha meme mili XJS 6 kafalı makine yivli mil doğruluğu kaynak üretimini garanti eder

CNSMT, Çin'deki en büyük smt yamaha meme ve meme mili imalatından biridir, yamaha yv100 meme, yamaha yg200 meme, yamaha yg12 ys12 ys24 ysm10 ysm20 ysm40 meme dahil olmak üzere smt yakala ve yerleştir makinesi meme ve şaftının tüm modellerini üretiyoruz. şaft, samsung nozulu, panasonic nozulu, fuji nozulu, juki nozulu,,,

Arka plan tekniği:

Üretim hattında "mounter" veya "yüzeye montaj sistemi" olarak da bilinen Mounter, dağıtıcı veya ekran yazıcısından sonra yapılandırılır ve yüzeye montaj bileşenleri, yerleştirme kafası A cihazının pcb pedi üzerinde hareket ettirilmesiyle doğru bir şekilde yerleştirilir;

mevcut yerleştirme makinesi kullanımdayken, hammadde kalıntıları ve toz gibi işe yaramaz kirlilikler, çip devre kartının yerleştirilmesine büyük müdahaleye neden olacak ve ürünün verimini ciddi şekilde etkileyecektir.

Teknik gerçekleştirme unsurları:

Önceki tekniğin yukarıda belirtilen eksiklikleri göz önüne alındığında, mevcut buluşun amacı, mevcut yerleştirme sırasında hammadde kalıntıları ve toz gibi işe yaramaz safsızlıkları çözmek için kullanılan yerleştirme makinesinin bir meme çubuk yapısını sağlamaktır. önceki teknikteki makine kullanımdadır.

Yama devre kartının yama çalışmasına çok fazla müdahaleye neden olacak ve ürünün verimini ciddi şekilde etkileyecektir.

Yukarıdaki ve diğer ilgili amaçlara ulaşmak için, mevcut buluş, bir meme çubuğu, bir meme çubuğu yuvası ve bir toz giderme mekanizması içeren bir yonga tutucunun bir meme çubuğu yapısını sağlar ve meme çubuğu, meme çubuğu yuvasına sabitlenir. , Toz giderme mekanizması, emme meme çubuğu yuvasının yan tarafında düzenlenmiştir.

Toz giderme mekanizması, sürgülü bir koltuk içerir.Kayar koltuk, emme ağzı çubuğu yuvasının yan yüzeyinde düzenlenmiştir ve serbestçe yukarı ve aşağı kayabilir.Sürgülü koltuğun iç kısmı bir üfleme borusu ile sağlanır ve sürgülü koltuğun üst uç yüzeyi sağlanır Bir solenoid valf vardır, solenoid valfin alt kısmı üfleme borusuna bağlanır ve sürgülü koltuğun üst tarafı koltuk bir gaz depolama cihazı ile donatılmıştır.Gaz depolama cihazı, bir dirsek vasıtasıyla solenoid valfe bağlanmıştır.

Emme memesinin meme çubuğunun altındaki konumu, emme memesinin konumuna karşılık gelir.Üfleme kafasının bir tarafı hareketli çubuğa bağlanır ve kayar koltuğun alt kısmında sabit bir çubuk bulunur.Sabit çubuk ve hareketli çubuk, bir menteşe mekanizması ile bağlanır ve kayar koltuk, meme çubuğu yuvasının yan yüzeyinden uzaktadır.Aşağıda bir hava silindiri düzenlenmiştir ve hava silindiri üzerindeki teleskopik çubuk, bir biyel kolu vasıtasıyla hareketli çubuk ile bağlanmıştır.

Bu teknik çözümü benimseyerek: emme ağzı çubuğu elektronik bileşenleri emdiğinde, sürgülü koltuk aşağı kayar, böylece üfleme kafası ve emme ağzı çubuğunun altındaki emme ağzı aynı seviyede olur ve ardından silindir uzatılır ve silindir teleskopik çubuk biyel tarafından tahrik edilir Hareketli çubuk, sabit çubuk ile bağlantılı menteşe mekanizması etrafında döner.

Hareketli çubuk, üfleme kafasını hareket ettirmek için tahrik eder.Hortumun etkisi altında, üfleme kafası açısını değiştirir.Üfleme kafasındaki üfleme delikleri, meme çubuğu tarafından emilen elektronik bileşenlere karşılık gelir.Solenoid valf açılır ve gaz, üfleme borusu yoluyla gaz depolama cihazından üfleme başlığına girer.

Üfleme kafası, elektronik bileşenin yüzeyindeki tozu ve yabancı maddeleri temizlemek için elektronik bileşenin yüzeyine üfler.Ardından silindir ve kayar koltuk sıfırlanır.Emme meme çubuğu elektronik bileşeni hareket ettirdiğinde Konveyör bant elektronik kartın üzerindeyken, emme meme çubuğu yuvasının hareketi durur ve kayar yuva aşağı doğru kayar.

Üfleme kafası, hava silindirinin, biyel kolunun ve hareketli çubuğun hareketi ile doğrudan elektronik kartın monte edileceği konuma bakar ve ardından solenoid valf açılır.Gaz, üfleme borusu yoluyla gaz depolama cihazından üfleme kafasına girer.Üfleme kafası, elektronik kartın yüzeyindeki tozu ve kirleri gidermek için elektronik kartın yüzeyine üfler.

Ardından silindir ve kayar koltuk sıfırlanır ve meme çubuğu elektronik bileşenleri elektronik karta bağlar.üst.

Buluşun bir uygulamasında, emme meme çubuğu yuvasının kayar yuva ile bağlantılı yan yüzeyinde kayar bir oluk, kayar yuva ile emme meme çubuğu yuvasını birleştiren yan yüzeyde bir kayar ray sağlanmıştır.Cümleler eşleştirildi.

Bu teknik çözümü benimseyerek: kayar yuva ve meme çubuğu yuvası, kayar yuva ile meme çubuğu yuvası arasındaki bağlantının stabilitesini artıran ve kayar yuvayı yüzeyde kolaylaştıran bir kayar ray ve kayar bir oluk aracılığıyla bağlanır. meme çubuğu yuvasının yukarı ve aşağı kaydırın.

Buluşun bir uygulamasında emme meme çubuğu yuvası ile kayar yuvanın her iki tarafı hidrolik teleskopik silindirler ile birbirine bağlanmıştır.

Bu teknik çözümü benimseyerek: sürgülü koltuk, hidrolik teleskopik silindirin uzatılması ve daralması yoluyla meme çubuğu yuvasının yüzeyinde kaymak üzere kontrol edilir, bu da sürgülü koltuğun hareketinin doğruluğunu artırır ve kontrolü kolaylaştırır.

Buluşun bir uygulamasında hava depolama cihazının üst uç yüzeyinin ortasında bir hava girişi yer almakta olup, hava depolama cihazı hava girişi vasıtasıyla yüksek basınçlı gaz tankına bağlanmıştır.

Bu teknik şemayı benimseyerek: yüksek basınçlı gaz önce gaz depolama cihazına hava girişinden girer ve ardından üfleme borusuna gaz depolama cihazından girerek her üfleme borusundaki hava basıncının tutarlı olmasını sağlar ve tozu iyileştirir. toz giderme mekanizmasının temizleme kalitesi.

Buluşun bir uygulamasında, meme çubuğu yuvası üzerinde çok sayıda meme çubuğu bulunur ve üfleme kafalarının sayısı meme çubuklarının sayısına karşılık gelir.

Bu teknik çözümü benimseyerek: meme çubuğundaki her bir meme, toz giderme verimliliğini ve kalitesini artıran bir üfleme kafasına karşılık gelir.

Buluşun bir uygulamasında kayar koltuk yüzeyine eşit olarak dağılmış üç silindir bulunmaktadır.

Yukarıda bahsedildiği gibi, mevcut buluşa ait yerleştirme makinesinin meme çubuk yapısı aşağıdaki faydalı etkilere sahiptir:

Faydalı modelde, emme meme çubuğu yuvasının bir tarafında bir toz giderme mekanizması düzenlenmiştir.

Üfleme kafasının açısı değiştirilerek, emme meme çubuğu elektronik bileşeni emdiğinde elektronik bileşenin yüzeyine hava akımı üflenir ve elektronik bileşenin yüzeyindeki toz çıkarılır.

Montaj sırasında, elektronik bileşenler monte edildiğinde elektronik bileşenlerin ve elektronik kartın toz ve yabancı maddelerden arınmış olmasını sağlamak için elektronik kart üzerindeki tozu çıkarmak için elektronik kartın yüzeyine hava akışı üflenir, bu da etkin bir şekilde geliştirir. elektronik komponent montajının çalışma kalitesi ve Toz giderme mekanizması, yüksek toz giderme verimliliğine, basit cihaz yapısına ve kolay kullanıma sahiptir.

Çizimlerin açıklaması

Şekil 1, mevcut buluşun bir düzenlemesindeki bir yonga tutucunun bir meme çubuğu yapısının önden görünüşünün şematik bir diyagramını göstermektedir.

Şekil 2, mevcut buluşun uygulamasındaki yerleştirme makinesinin meme çubuğunun yapısının sağ yandan görünüşünün şematik bir diyagramını göstermektedir.

Şekil 3, faydalı modelin yapılanmasında bir montajcının enayi çubuk yapısının iç yapısının şematik bir diyagramını sağ görünümde göstermektedir.

Şekil 4, mevcut buluşun uygulamasındaki yerleştirme makinesinin meme çubuk yapısının toz giderme mekanizmasının iç yapısını gösteren şematik bir diyagramdır.

Bunlar arasında 1. Nozul çubuğu;2. Meme çubuğu yuvası;3. Hidrolik teleskopik silindir;4. Kayar koltuk;5. Oluk;6. Hava depolama cihazı;7. Silindir;8. Bağlantı çubuğu;9. HAVA GİRİŞİ Portu;10, dirsek;11, sürgülü ray;12, sabit çubuk;13, hareketli çubuk;14, üfleme kafası;15, solenoid valf;16, hortum;17, üfleme borusu.

Ayrıntılı yollar

Aşağıdaki spesifik örnekler, mevcut buluşun uygulamasını göstermektedir.Bu teknolojiye aşina olanlar, bu tarifnamede açıklanan içeriklerden mevcut buluşun diğer avantajlarını ve etkilerini kolaylıkla anlayabilirler.

Lütfen Şekil 1 ila Şekil 4'e bakın. Bu spesifikasyonda ekli çizimlerde gösterilen yapı, oran, boyut vb.'nin, tanıdıkların anlaşılması ve okunması için sadece spesifikasyonda açıklanan içerikle eşleşmek için kullanıldığına dikkat edilmelidir. Bu teknoloji ile ve bu faydalı modelin uygulanmasını sınırlamak amaçlanmamıştır.

Bu nedenle teknik bir önemi yoktur.Herhangi bir yapısal değişiklik, orantısal ilişki değişikliği veya boyut ayarlaması yine de Faydalı model tarafından açıklanan teknik içerik kapsamına girmelidir.

Aynı zamanda, bu şartnamede belirtilen "üst", "alt", "sol", "sağ", "orta" ve "bir" gibi terimler yalnızca açıklama kolaylığı içindir ve metni sınırlamak için kullanılmaz. .Uygulanabilecek faydalı modelin kapsamı, teknik içeriğinde önemli değişiklikler olmaksızın göreceli ilişkisinin değiştirilmesi veya ayarlanması da faydalı modelin uygulama kapsamı olarak kabul edilir.

Şekile atıfta bulunarak

Şekil l'de gösterildiği gibi, mevcut buluş, bir meme çubuğu 1, bir meme çubuğu yuvası 2 ve bir toz giderme mekanizması içeren bir yonga tutucunun meme çubuğu yapısını sağlar.Meme çubuğu 1, meme çubuğu yuvasına 2 sabitlenmiştir. Toz giderme mekanizması, emme ağzı çubuğu yuvasının 2 yanında düzenlenmiştir. Toz giderme mekanizması, bir tarafının yüzeyinde düzenlenen bir kayar yuva 4 içerir. meme çubuğu yuvası 2 ve serbestçe yukarı ve aşağı kayar.Kayar yuvanın 4 iç kısmı bir üfleme borusu 17 ile donatılmıştır, Kayar yatağın 4 üst uç yüzeyi bir solenoid valf 15 ile donatılmıştır, solenoid valfın 15 alt kısmı bir üfleme borusu 17 ile bağlantılıdır ve üst tarafı bir üfleme borusu 17 ile donatılmıştır. kayar koltuğun (4) yanı, bir dirsek (10) vasıtasıyla solenoid valfe (15) bağlanan ve üfleyen bir gaz depolama cihazı (6) ile donatılmıştır. üfleme kafası 14, meme çubuğunun 1 altındaki emme memesinin konumuna karşılık gelir. Üfleme kafasının 14 bir tarafı hareketli bir çubuğa 13 bağlıdır ve kayar koltuğun 4 tabanı sabit bir çubukla donatılmıştır. 12. Sabit çubuk 12 ve hareketli çubuk 13, bir menteşe mekanizmasıyla bağlanır.Sürgülü yatağın (4) yan yüzeyinin altında, meme çubuğu yuvasından (2) uzakta bir hava silindiri (7) sağlanır ve hava silindiri (7) üzerindeki teleskopik çubuk, bir bağlantı çubuğu (8) aracılığıyla hareketli çubuk (13) ile bağlanır.

Kayar yuva 4 ile bağlantılı meme çubuğu yuvasının 2 yan yüzeyinde bir kayar oluk 5 sağlanır ve meme çubuğu yuvası 2 ile bağlantılı kayar yatağın 4 yan yüzeyinde bir kayar ray 11 sağlanır ve sürgü ray 11 ve kayar oluk 5 sağlanmıştır.İşbirliği yap.

Emme meme çubuğu yuvası 2 ve kayar yuva 4, her iki tarafta hidrolik teleskopik silindirler 3 ile bağlanmıştır.

Hava depolama cihazının 6 üst uç yüzeyinin ortasında bir hava girişi 9 sağlanır ve hava depolama cihazı 6 hava girişi 9 vasıtasıyla bir yüksek basınçlı gaz tankına bağlanır.

Emme ağızlığı çubuğu yuvasında (2) çok sayıda emme ağzı çubuğu (1) bulunur ve üfleme kafalarının (14) sayısı, emme ağzı çubuklarının (1) sayısına karşılık gelir.

Kayar koltuğun (4) yüzeyine eşit olarak dağıtılan üç silindir (7) vardır.

Özetlemek gerekirse, mevcut faydalı model, emme meme çubuğu yuvasının yanında bir toz giderme mekanizması ile donatılmıştır.Üfleme kafasının açısı değiştirilerek, emme ağzı çubuğu elektronik bileşenleri emdiğinde, elektronik bileşenlerin yüzeyindeki tozu çıkarmak için hava akımı elektronik bileşenlerin yüzeyine üflenir.,

Elektronik bileşenleri monte ederken, elektronik bileşenler monte edildiğinde elektronik bileşenlerin ve elektronik kartın toz ve yabancı maddelerden arındırılmasını sağlamak için elektronik kart üzerindeki tozu gidermek için elektronik kartın yüzeyine hava akımı üflenir,

Elektronik bileşenlerin montajını etkin bir şekilde iyileştiren Toz giderme mekanizmasının çalışma kalitesi yüksektir, toz giderme mekanizmasının toz giderme verimliliği yüksektir, cihaz mekanizması basittir ve işlem basittir.Bu nedenle, faydalı model, önceki teknikteki çeşitli eksikliklerin etkili bir şekilde üstesinden gelir ve yüksek bir endüstriyel değere sahiptir.

Yukarıda belirtilen düzenlemeler, mevcut faydalı modelin ilkelerini ve etkilerini yalnızca örnek olarak gösterir ve mevcut faydalı modeli sınırlamak için kullanılmaz.Bu teknolojiye aşina olan herhangi biri, mevcut buluşun ruhundan ve kapsamından uzaklaşmadan yukarıda belirtilen uygulamaları değiştirebilir veya değiştirebilir.

Bu nedenle, teknik alanda sıradan bilgiye sahip kişiler tarafından mevcut faydalı modelin ortaya koyduğu ruh ve teknik fikirlerden ayrılmadan tamamlanan tüm eşdeğer modifikasyonlar veya değişiklikler yine mevcut faydalı modelin istemleri kapsamında olmalıdır.
