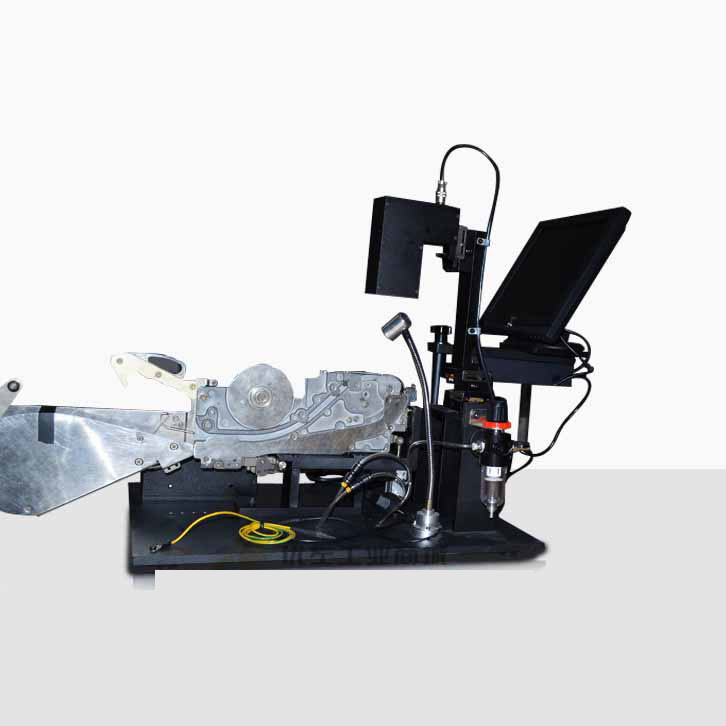

Ke760 JUKI Pnömatik Besleyici Kalibrasyon Aleti SMT Besleyici JIG
JUKI pnömatik besleyici kalibrasyon aleti, SMT FEEDER JIG
Bu JUKI BESLEYİCİ kalibrasyon aparatı juki ke750 ke760, ke2010.2020,2030,2040,2050,2060,2070,2080,fx-1,fx-3r alma ve yerleştirme makinesi besleyici için kullanılır,
Çin'deki SMT besleyici ve besleyici kalibrasyon aracının üreticisiyiz, size en iyi fiyatı ve en kaliteli makineleri sizin için sağlayabiliriz,
Herhangi bir ihtiyacınız varsa bizimle iletişime geçin!
Ürün Açıklaması
JUKI BESLEYİCİ Kalibratörü
1. Tüm makinenin yapısı basitleştirilmiştir, işlem basittir ve işlev optimize edilmiştir.Konum stabilitesini sağlamak ve iş verimliliğini büyük ölçüde artırmak için yüksek hassasiyetli dişliler kullanın.
2. Doğruluk testi.Geri alma konumu, yüksekliği ve basınç çubuğu yüksekliğinin tümü doğru bir şekilde ölçülebilir.Kalite durumunu daha iyi kavrayabilir.
3. Renkli LED ekran, LED aydınlatma, 50 kat büyütmeli CCD kamera kullanımı, yapıyı daha kompakt ve güzel hale getirir.Göz yorgunluğunu etkili bir şekilde azaltın ve iş kalitesini artırın.
4. Kullanımı kolaydır ve yerleştirme makinesini simüle edebilir, otomatik ve sürekli olarak toplama konumunu gözlemleyebilir, FEEDER'in sürekli çalışma kalitesini daha net bir şekilde kavrayabilir, böylece fırlatma oranını daha etkin bir şekilde kontrol edebilir.
Fonksiyonlar ve özellikler:
1. XYZ ekseni ayarı;
2. Doğrudan ayarlanabilen eksen kamerası;
3. Dahili 220V DC güç kaynağı;
4. İmleci ölçekle çaprazlayın;
5. Otomatik ve adım işlevi;
6. LED ekran;
7. Besleyici kontrol fikstürü;
8. 8*2mm/12*4mm/16*8mm ve 24*8mm besleyici kontrol kayışı.
Amaç: BESLEYİCİ kalibrasyonu için BESLEYİCİ kalibrasyon aleti kullanılır.
| uygulama |
| Bu ürün Sharp renkli yüksek çözünürlüklü CCD ve 50 kat büyütme lensi kullanır, |
| MONITOR aracılığıyla besleme durumunu gözlemleyin, |
| Yüksük yukarı ve aşağı hareket eder, KOL aşınması, |
| Kötü malzeme raflarının neden olduğu fırlatma problemlerini azaltın, |
| Yerleştirme verimini artırmak çok faydalıdır!! |
| özellik |
| 1: Basit kullanım, basit ve kompakt görünüm. |
| 2: X, Y ve H üç ekseni, Japonya'dan ithal edilen, hassas ve güvenilir olan yüksek hassasiyetli dişliler tarafından tahrik edilir. |
| 3: 50 kat büyütme lensi, Keskin renkli CCD;ve LED aydınlatma, resmi daha net hale getirir. |
| 4: Makine hareketini simüle etmek için pnömatik modu, tek hareket veya sürekli vuruş LEVER'ı yapılandırın.Küçültmek. |
| 5: Dinamik ayar modu (tek hareket/sürekli hareket). |
| 6: Dokunma hızı, rakorun aşınmasını gözlemlemek için uygun olan ayarlanabilir. |
| 7: Dişlinin dinamik besleme durumunu gözlemleyin. |
| 8: Emiş merkezini ayarlamak için standart bir düzeltme cetveli ile donatılmıştır. |
| Şartname |
| Çalışma voltajı 220V/AC (50HZ) 50W |
| Makine boyutu 500*350*550 (uzunluk*genişlik*yükseklik) |
| Makine ağırlığı 45KG |
| Kurulum ve kullanım |
| 1. Açın: Kalibrasyon aletinin sinyal hattını monitörün VİDEO arayüzüne bağlayın, güç kaynağını onaylayın ve monitörün güç kaynağını ve kalibrasyon aletini bağlayın. |

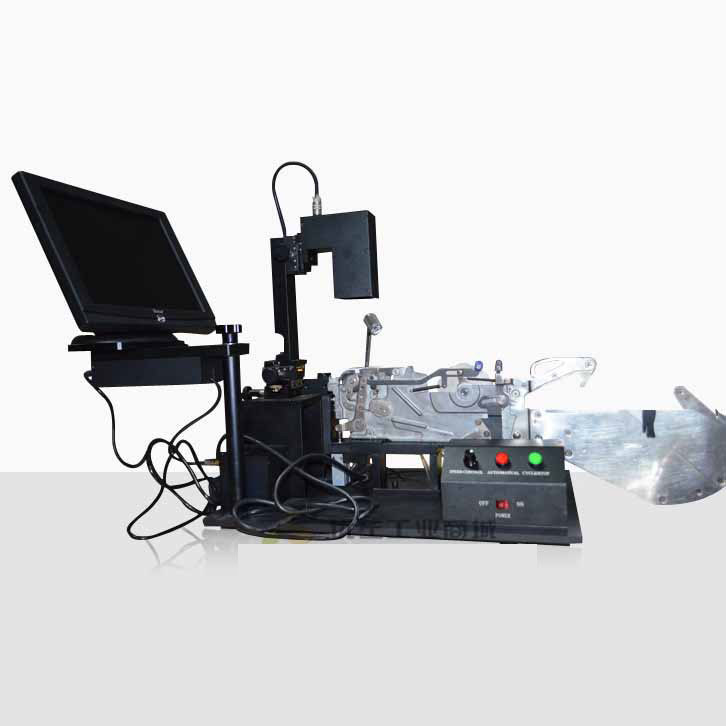

| 2. İşletim panelinin kullanımı: |
| GÜÇ (AÇIK/KAPALI) güç anahtarı: makinenin güç anahtarını kontrol etmek için kullanılır.Makineyi güç kaynağına bağlamak için AÇIK yönüne basın ve makinenin güç kaynağını kesmek için KAPALI yönüne basın. |
| Döngü/durdur tuşu: Besleyiciyi pnömatik olarak bir adım ileri sürmek için döngü/durdur tuşuna bir kez basın. |
| otomatik/manuel tuş: Otomatik/manuel tuşa bir kez basın, gösterge ışığı yanar, |
| Besleyiciyi sürekli olarak ileri götürür.Duraklatmak için otomatik/manuel tuşuna tekrar basın. |
| Hız kontrol tuşu: Hız kontrol anahtarını ayarlayın, sürüş hızı buna göre değişecektir. |
| BESLEYİCİ ayarı |
| 1. Kalibrasyon cetvelini üretimdeki en iyi yerleştirme oranına sahip bir BESLEYİCİ üzerine kurun ve BESLEYİCİ'yi yerleştirme platformuna kurun. |
| 2. Odak uzaklığını ve H eksenini, monitörün BESLEYİCİ'nin emme konumunun küçük deliğinin merkezini aydınlatacak şekilde ayarlayın ve çapraz imlecin çapraz noktası monitörde açıkça görülünceye kadar kilitleyin ve ardından X ve Y ekseni BESLEYİCİ'nin emme konumunun küçük deliğinin merkezini yapmak için Ekrandaki çapraz imlecin ortasında çapraz kilit.Buradaki hazırlık çalışmaları tamamlandı;lütfen X, Y ve H eksenlerini tekrar hareket ettirmeyin. |
| 3. BESLEYİCİ'yi kalibrasyon cetveliyle çıkarın;kalibre edilecek BESLEYİCİ'yi BESLEYİCİ kalibrasyon aracına koyun ve emme malzemesinin merkezinin ekrandaki kesişim ile tutarlı olup olmadığını gözlemlemek için tek etkili düğmeye basın.Değilse, lütfen BESLEYİCİ üzerindeki eksantrik cıvatayı uygun hale getirmek için ayarlayın.Dişlinin aşınmış olup olmadığını ve ayarlanan vidaların sıkılıp sıkılmadığını kontrol edin. |
