FUJI CP6 CP7 SMT Besleyici Kalibrasyon Jig Enstrüman 106 Kpa 250V 50Hz

FUJI CP6 CP7 SMT Besleyici Kalibrasyon Jig Enstrüman 106 Kpa 250V 50Hz

FUJI CP6 CP7 besleyici kalibrasyon aparatı, SMT BESLEYİCİ kalibrasyon aleti

Ürün Açıklaması

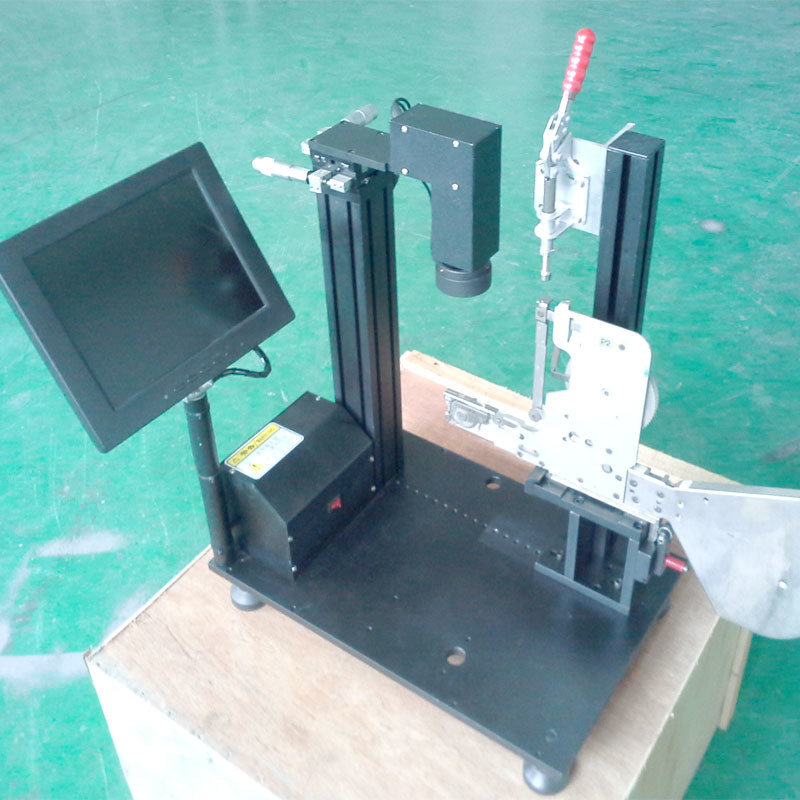

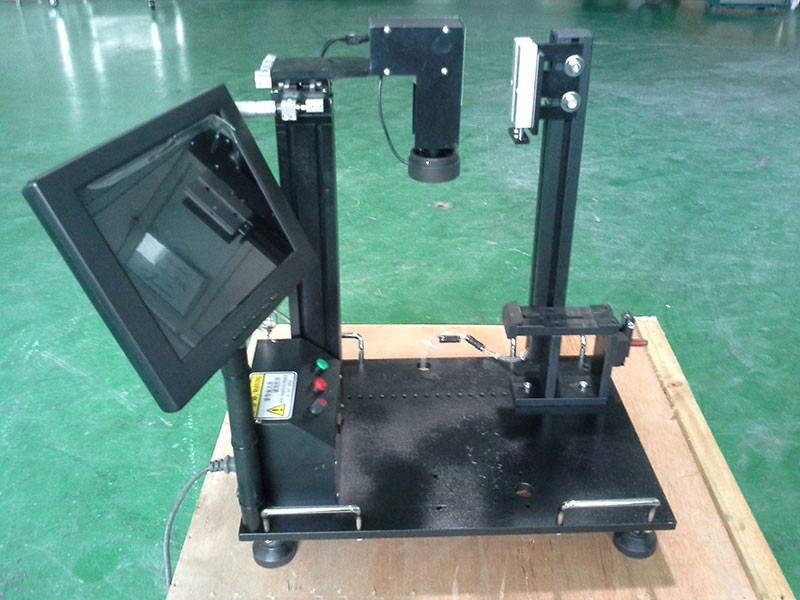

FUJI CP6 BESLEYİCİ Kalibratörü
1. Tüm makinenin yapısı basitleştirilmiştir, işlem basittir ve işlev optimize edilmiştir.Konum stabilitesini sağlamak ve iş verimliliğini büyük ölçüde artırmak için yüksek hassasiyetli dişliler kullanın.

2. Doğruluk testi.Geri alma konumu, yüksekliği ve basınç çubuğu yüksekliğinin tümü doğru bir şekilde ölçülebilir.Kalite durumunu daha iyi kavrayabilir.

3. Renkli LED ekran, LED aydınlatma, 50 kat büyütmeli CCD kamera kullanımı, yapıyı daha kompakt ve güzel hale getirir.Göz yorgunluğunu etkili bir şekilde azaltın ve iş kalitesini artırın.

4. Kullanımı kolaydır ve yerleştirme makinesini simüle edebilir, otomatik ve sürekli olarak toplama konumunu gözlemleyebilir, FEEDER'in sürekli çalışma kalitesini daha net bir şekilde kavrayabilir, böylece fırlatma oranını daha etkin bir şekilde kontrol edebilir.

Fonksiyonlar ve özellikler:
1. XYZ ekseni ayarı;
2. Doğrudan ayarlanabilen eksen kamerası;
3. Dahili 220V DC güç kaynağı;
4. İmleci ölçekle çaprazlayın;
5. Otomatik ve adım işlevi;
6. LED ekran;
7. Besleyici kontrol fikstürü;
8. 8*2mm/12*4mm/16*8mm ve 24*8mm besleyici kontrol kayışı.

Amaç: BESLEYİCİ modelini kalibre etmek için BESLEYİCİ kalibrasyon aleti kullanılır.

2. Ürün özellikleri

2-1.Ekipman ana parametreleri:

2-1-1.Giriş gücü: AC220V (50HZ),

2-1-2.Nominal güç: 45 W

2-1-3.Tedarik ekipmanı hava basıncı: 0,5MPa(=5bar)

2-1-4.Kaba ölçüler (gövde ölçüsü): uzunluk×genişlik×yükseklik=450mm×300mm×540mm

2-1-5.Ekipman ağırlığı (monitör hariç): 28Kg

2-1-6.Şanzıman parçasının ayarlanabilir stroku:
X yönü: 37±0.5mm
Y yönü: 37±0.5mm

2-2.Bileşen parametreleri:
2-2-1.CCD kamera:

Parametre indeks verileri
Renk
CCD boyutu 1/4 inç
Çözünürlük 400TVL
Sinyal sistemi PAL
Minimum aydınlatma (F1.2) ≤1.5Lux
Lens arayüzü C/CS
Çalışma voltajı DC 12V
Çalışma sıcaklığı -10℃～＋50℃
Çalışma ortamı Nem: %40～%95, atmosfer basıncı: 86Kpa～106 Kpa

2-2-2.Büyüteç:

Telesentrik lens, ayarlanabilir mesafe 10MM --- 800MM

2-2-3.Renkli sıvı kristal ekran:
Güç kaynağı: AC: 180～250V 50Hz
Güç tüketimi: 15W
Video girişi: 0.7～1.4Vpp, 75Ω
Kasa yapısı: plastik kasa, LCD panel
Renk: Siyah
Yatay merkez tanımı: ≥800TVL
Boyutlar: 300 (G) × 300 (Y) × 100 (D)
Ağırlık: 38Kg

2-2-4.Çalışma lambaları:
Çalışma voltajı: DC 12V
Nominal güç tüketimi: 10W
2-3.Çalışma ortamı koşulları:
Sıcaklık: ＋10℃～＋35℃
Nem: %50'nin altında (35℃) %90'ın altında (20℃)
Çevreleyen ortam: Aşındırıcı gaz olmamalıdır.

3. Ürün nasıl kullanılır?
3-1.Muayene öncesi hazırlık
* Lütfen monitörü kurun ve 220v güç kaynağına bağlayın.CCD çıkış terminalini monitörün video sinyali giriş arayüzüne bağlamak için bir video sinyal kablosu kullanın.
* DC fiş kablosunu CCD kameranın güç giriş jakına bağlayın.
* Elektrik kontrol kutusunun güç kaynağını 220v güç kaynağına bağlayın.
* Önce elektrik kontrol kutusunun arkasındaki anahtarı ve ekranın güç anahtarını açın.Bu sırada ekranda çapraz ölçekli bir imleç görüntülenecektir;görüntülenmezse, lütfen güç kaynağının ve sinyal kablolarının doğru olup olmadığını kontrol edin.Ekran netleşene kadar ekranın parlaklığını ve kontrastını ayarlayın.
* Kalibrasyon cetvelini üretimdeki en iyi yerleştirme hızına sahip bir BESLEYİCİ üzerine kurun, BESLEYİCİ'yi yerleştirme platformuna kurun ve sabitleyin.
* Döngü/Durdur düğmesi: Döngü/Durdur düğmesine bir kez basın, motor besleyiciyi bir adım ileri sürer.Döngü/Durdur düğmesine basmaya devam edin ve makine, düğme bırakılana kadar besleyiciyi ileri sürmek için motoru otomatik olarak çalıştıracaktır.
* Otomatik/Manuel tuşu: Otomatik/Manuel tuşuna bir kez basın, ekran ışığı yanar, besleyiciyi sürekli ileri sürmek için motoru sürmek için Döngü/Durdur tuşuna bir kez basın.Döngü/Durdur tuşuna tekrar basın, tahrik motoru duraklayacaktır.
* Hız kontrol tuşu: Hız kontrol anahtarını ayarlayın ve motoru sürme hızı buna göre değişecektir.
3-2.Ölçüm metodu
Ekrandaki çapraz imleci standart besleyicinin emme konumunun merkezine taşımak için ayar düğmelerini X, Y ve Z yönlerinde çevirin ve çapraz ölçek imlecinin merkeziyle tutarlı hale getirin.Kalibre edilecek Besleyici besleme aralığı konumunu belirlemek için çapraz ölçek imlecini referans olarak kullanın.
3-3.Besleyicinin ayarlanması
Gerekirse, aşağıdaki ayarlamaları yapın.
(1) X yönünde aralık konumunun ayarlanması

(2) Onayla

① Aralık konumunu onaylayın

② Deklanşör konumunun doğrulanması

3-3-1.X yönünde aralık konumunun ayarlanması

(1) Doğru besleme aralığı konumunu belirlemek için önce standart besleyiciyi kullanın,
(2) Kalibrasyon cetvelini ayarlanacak besleyiciye takın.
Not: Kalibrasyon cetveli, ön delikten yaklaşık 30 mm uzaklıktan ölçülmelidir.
(3) Lütfen ayarlanması gereken besleyicinin uç kapağını çıkarın (Şekil 1'de gösterildiği gibi) ve ardından besleyicinin tabanına takın.
(4) Sonsuz dişlinin sabitleme vidasını hafifçe gevşetin.
(5) Motor milini döndürün, mil üzerindeki dönme önleyici cihazı gövde kartı konumuna sabitleyin ve parmaklarınızla bastırın.Bu sırada motor mili hareket etmez.
Sonsuz dişli çubuğunu döndürün ve ayarlayın, sonsuz dişli, besleme konumunu doğru konuma ayarlamak için büyük dişliyi çalıştırır, böylece düzeltme cetvelinin aralık konumu ayarlanır
Deliği ekrandaki çapraz imlecin merkeziyle hizalayın ve ardından sonsuz dişli sabitleme vidasını sıkın.
(6) Besleyiciyi iki kez yükleyin ve boşaltın, aralık konumunun değişmediğini doğrulayın,
(7) Besleme konumunun doğru olup olmadığını onaylamak için besleyicideki ileri düğmesine birkaç kez basın.

3-3-2.Teyit etmek
(1) Aralık konumunu onaylayın
Ayarlamadan sonra, armatür gövdesindeki aralık konumunu onaylayın, eğer konum eğriyse, lütfen yeniden ayarlayın.
Not: Aralık konumunu onaylarken, onaylamak için konumu seçerken lütfen "inching" tuşuna basın.Ayrıca bant besleyiciye 3 kez yükleyip boşaltın,
Konumu tekrar tekrar onaylayın.
(2) Deklanşörün konumunu onaylayın
Besleyici tabanında, deklanşörün merkezini X yönünde onaylayın
Kalbin mikroskopta çapraz imlecin merkezinde olup olmadığı.
Konum çok eğikse üst koruyucuyu değiştirin.

4. Bakım
4-1.Günlük muayene

(1) Lütfen besleyicinin temas yüzeyini ve besleyici tabanını çarpmanın neden olduğu çarpmalar ve yabancı cisimler (kir vb.) açısından kontrol edin.

(2) Düzeltme cetvelinin eğilip bükülmediğini gözlerinizi kullanarak kontrol edin ve zincir dişlisi ısırma deliğinin aşınmış olup olmadığını kontrol edin.

(3) Besleyici kalibrasyon aletinin temiz tutulması gerekir.Hata ayıklama sırasında besleyiciyi makinenin gövdesine çarpmayın.Her kullanımdan sonra yüzey silinmelidir.Besleyici tabanına uygun miktarda yağlama yağı eklenmelidir.Kalibrasyon cetveli kullanıldıktan sonra, deformasyonu önlemek ve doğruluğu etkilemek için bütünlüğü sağlanmalıdır.

(4) Kalibratörü kullandıktan sonra, uzun süre kullanmazsanız, lensin kirlenmesini ve hasar görmesini önlemek için lütfen büyüteç kapağını kapatın.
