8 Bölge SMT Vakum Reflow Fırın Makinesi 380V 50Hz CNSMT H8835M

8 Bölge SMT Vakum Reflow Fırın Makinesi 380V 50Hz CNSMT H8835M

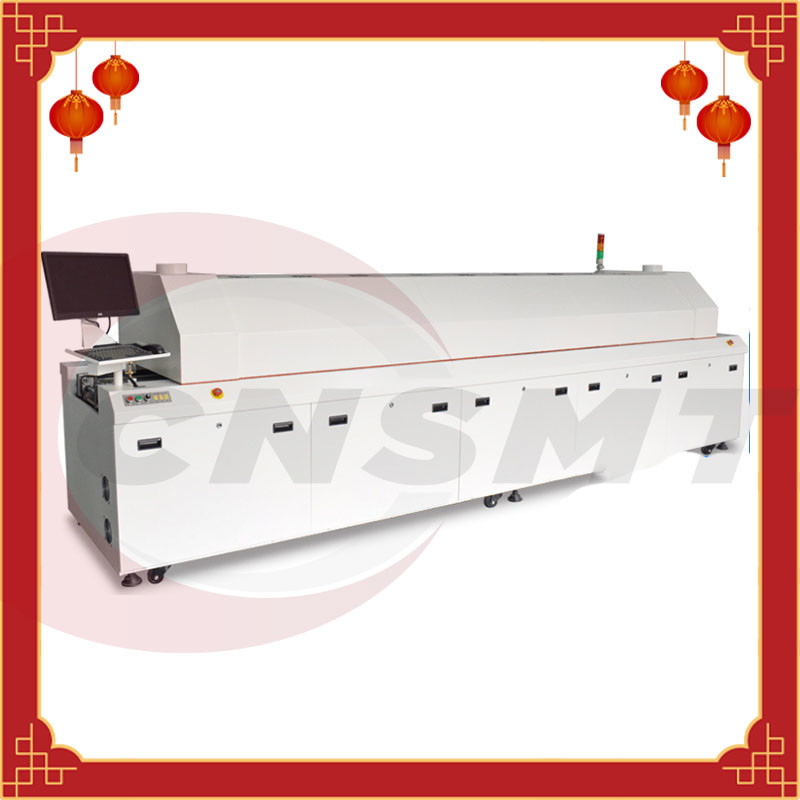

8 Bölgeli SMT Reflow Fırın- CNSMT-H8835M

CNSMT, Çin'deki SMT yeniden akış fırınının önde gelen üreticilerinden biridir, size lehim yeniden akış fırınlarının tüm modellerini kaliteli ve rekabetçi fiyatlarla sunuyoruz. Herhangi bir ihtiyacınız varsa, lütfen şimdi bizimle iletişime geçin!

Ekonomik,Orta ve büyük 8 bölgeli reflow fırınlar dahil her türlü reflow lehimleme makinesi üretiyoruz, aşağıdaki Medium modeli:

sekiz sıcaklık bölgesi yeniden akış fırını Özellikler:

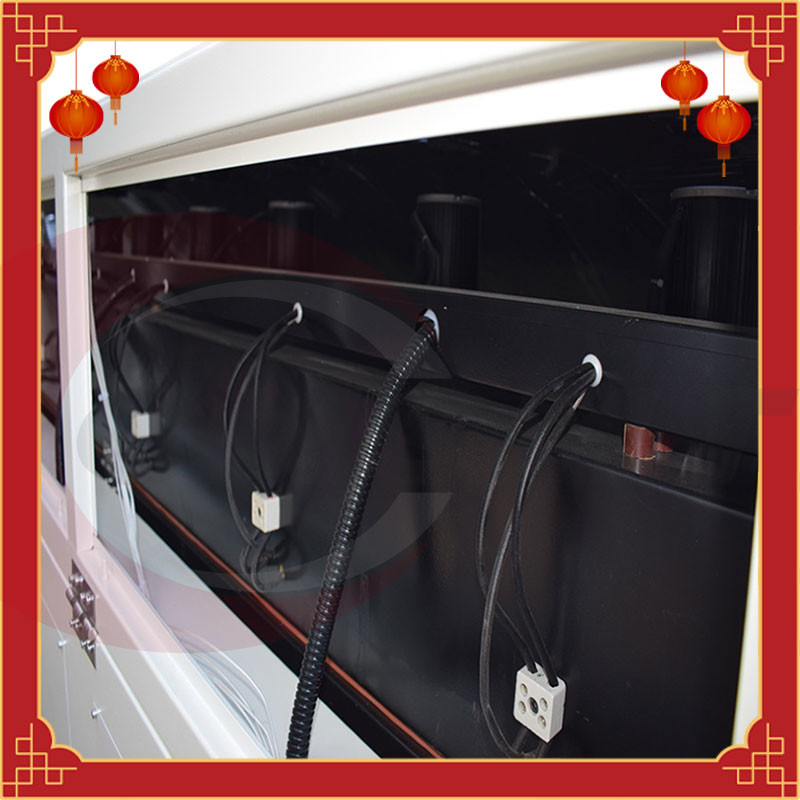

MAIJIE ısıtma teli ısıtma teknolojisi, bağımsız rüzgar yapısı, üst ve alt ısıtma yöntemleri, yüksek termal verim, hızlı ısıtma, oda sıcaklığından ayarlanan çalışma sıcaklığına yaklaşık 20 dakika, kaynak bölgesinin ayarlanan sıcaklığı ile gerçek sıcaklık arasındaki fark daha azdır. 30 ℃'den fazla.

·Tayvan Mitsukoshi özel yüksek sıcaklık motorunu kullanarak, doğrudan tahrikli sıcak hava ısıtma, sıcak hava dengesi, düşük gürültü, düşük titreşim, 0201 bileşenleri nakliye sırasında kaydırılamaz.

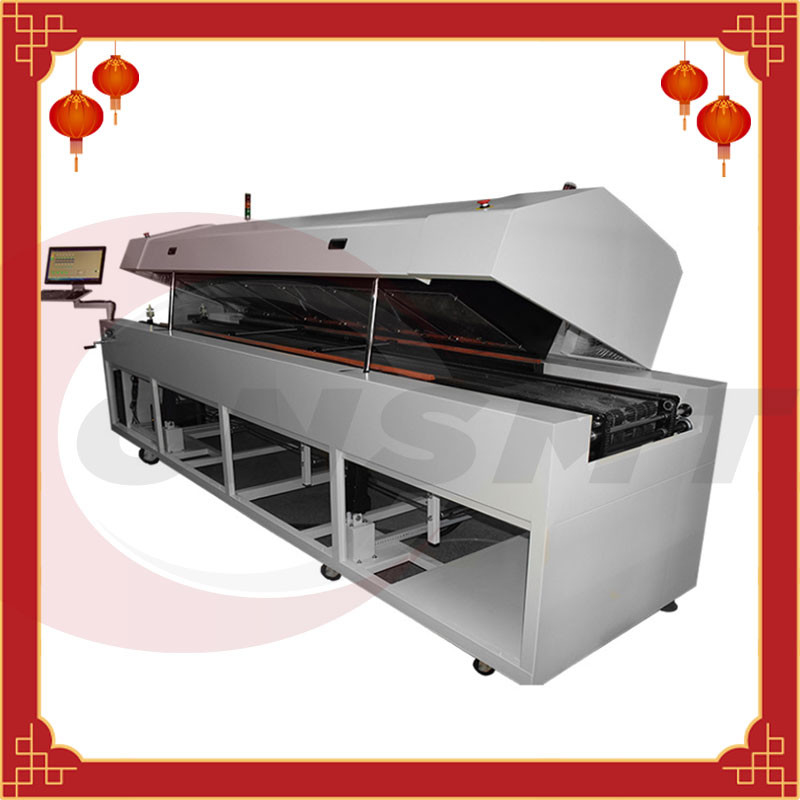

· Eşsiz hava kanalı tasarımı, tek tip hava dağılımı, büyük ısı kapasitesi, ön ısıtma bölgesi, sabit sıcaklık bölgesi ve kaynak bölgesi ısıtma yukarı ve aşağı, bağımsız sirkülasyon, bağımsız sıcaklık kontrolü, her bir sıcaklık bölgesinin sıcaklık kontrol doğruluğu ± 1 ℃, fırın açılış elektrikli üst kapak tipini benimser.

·Çift veya üçlü lehim bölgesi ayarları, üç telli PROFİL TESTİ △ T ile 8 ℃ kadar küçük olan çeşitli modellerin sıcaklık eğrilerinde hata ayıklamak için uygundur ve bağlantı eğrisi testi özellikle Japon veya Avrupa ve Amerikan standardı kurşunsuz ile uyumludur lehimleme işlemleri.

· Yüksek sıcaklığa dayanıklı, aşınmaya dayanıklı alüminyum alaşımdan yapılmış, yüksek sertlikte ve deformasyonsuz yeni tasarlanmış özel bir taşıma kılavuz rayı kullanmak.

Kılavuz ray genişliği ayar sistemi, kılavuz ray paralelliğinin ± 5 MM'ye ulaşmasını sağlamak için bir dişli raf koaksiyel genişlik ayar cihazını benimser, bu da pano sıkışmasını ve pano düşmesini etkili bir şekilde önler.Ve otomatik ve manuel genişlik ayar cihazı ile donatılmıştır.

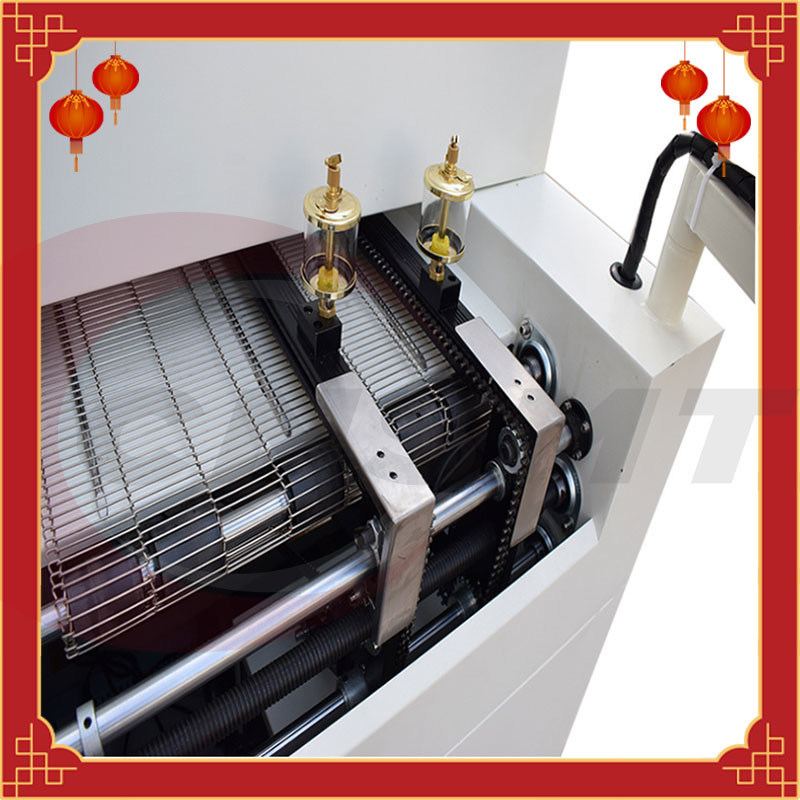

· Taşıma sistemi, Delta frekans dönüştürücü kademesiz frekans dönüştürme hız regülasyonu, ithal ZD motor sürücüsü, yüksek kaliteli karbon çelik zincir ve senkron taşıma için SUS316 paslanmaz çelik hasır kayışı benimser ve ayrıca sorunsuz taşıma sağlar.Ayrıca, ani elektrik kesintisi nedeniyle PCB'nin fırında yanmasını etkili bir şekilde önleyebilen UPS kesintisiz güç kaynağı ve manuel sallama işlevi ile donatılmıştır.

· Zamanlama otomatik damlatma ve PCB sayma işlevine sahiptir.

· Yüksek kaliteli endüstriyel bilgisayar kontrolü, LCD ekran, Windows XP işletim sistemi, esnek eğri testi ve güçlü dinamik eğri analizi işlevini benimseyin ve kurşunsuz süreci karşılamak için tüm veriler yazdırılabilir ve kaydedilebilir.

· Tüm elektrik bileşenleri ithal edilmektedir ve tüm sinyal kabloları, uzun vadeli SMT 24 saat istikrarlı ve güvenilir çalışma sağlamak için korumalıdır.

Özellikler H8835

8zone smt reflow fırın Kurulum ve kullanım koşulları

<1>Çalışma voltajı: AC380V 50HZ üç fazlı beş telli sistem.

<2> Ortam sıcaklığı: 5～40℃;

<3>Bağıl nem: %85'ten fazla bağıl nem;

<4>Güç anahtarı: hava anahtarı

<5> Kurulu güç: 48KW

<6>Zemin düzdür ve çevrede güçlü titreşim ve aşındırıcı gaz olmamalıdır.

8 bölgeli yeniden akışlı fırın eğrisi nasıl kontrol edilir

Sekiz sıcaklık bölgesinin sıcaklığı ve süresi:

Sıcaklık bölgesi 1: 148 derece;

Sıcaklık bölgesi 2: 180 derece;

Sıcaklık bölgesi 3: 183 derece;

Sıcaklık bölgesi 4: 168 derece;

Sıcaklık bölgesi 5: 174 derece;

Sıcaklık bölgesi 6: 198 derece;

Sıcaklık Bölgesi yedi: 240 derece;

sekizinci sıcaklık bölgesi: 252 derece;

ulaşım hızı: 0.6m/dak;aşırı sıcaklık alarmı 10 dereceye ayarlanmıştır.

Genel olarak, yeniden akışlı lehimlemenin yalnızca dört sıcaklık bölgesi vardır: ön ısıtma bölgesi, sabit sıcaklık bölgesi, yeniden akış lehimleme bölgesi ve soğutma bölgesi.

Reflow lehimleme için kaç tane sıcaklık bölgesi kullanılırsa kullanılsın, sıcaklık ayarları bu dört sıcaklık bölgesinin çalışma prensibine göre yapılır.Genel olarak, piyasada daha fazla sekiz sıcaklık bölgesi yeniden akışlı lehimleme vardır.

Yeniden akışlı lehimlemenin gerçek ölçüm sıcaklığı ile yeniden akışlı lehimlemenin ayarlanan sıcaklığı arasında belirli bir sıcaklık farkı vardır.

Aslında, kurşunsuz yeniden akışlı lehimlemenin yüksek lehimleme sıcaklığı 245 derecedir.Yeniden akış lehimleme sıcaklığı, lehim pastası fabrikası ve gerçek lehimleme ürünü tarafından sağlanan sıcaklık eğrisine göre ayarlanır.

Kurşunsuz işlem: ön ısıtma bölgesi: ısıtma hızı 1.0~3.0℃/sn;daldırma bölgesi: ısıtma hızı 2℃/sn'den az, süre 70~130℃/sn, sıcaklık: 160~200℃;yeniden akış bölgesi: en yüksek Sıcaklık 220~250℃ ve 220℃ üzerindeki süre 30~90 saniyedir;soğutma bölgesi: soğutma hızı 4℃/s'den azdır, soğutma sonlandırma sıcaklığı tercihen 75℃'den yüksek değildir

CNSMT8 sıcaklık bölgesi yeniden akış lehimleme sıcaklık bölgesi esas olarak dört sıcaklık bölgesine ayrılır: ön ısıtma bölgesi, sabit sıcaklık bölgesi, kaynak bölgesi ve soğutma bölgesi.

ön ısıtma bölgesi

Ön ısıtma, yeniden akış sürecinin ilk aşamasıdır.Bu yeniden akış aşaması sırasında, tüm devre kartı tertibatı sürekli olarak hedef sıcaklığa doğru ısıtılır.

Ön ısıtma aşamasının temel amacı, tüm devre kartı tertibatının yeniden akış öncesi sıcaklığa güvenli bir şekilde ulaşmasını sağlamaktır.Ön ısıtma ayrıca lehim pastasındaki uçucu çözücülerin gazının alınması için bir fırsattır.Macun benzeri solventin uygun şekilde boşaltılması ve bileşenlerin yeniden akış öncesi sıcaklığa güvenli bir şekilde ulaşması için PCB'nin tutarlı bir doğrusal şekilde ısıtılması gerekir.

Yeniden akış sürecinin ilk aşamasının önemli bir göstergesi, sıcaklık eğimi veya sıcaklık yükselme süresidir.Bu genellikle Santigrat derece, saniyede C/s olarak ölçülür.

Hedef işlem süresi, lehim pastası uçuculuğu ve bileşen konuları dahil olmak üzere birçok değişken bu verileri etkileyebilir.Tüm bu süreç değişkenlerini dikkate almak önemlidir, ancak çoğu durumda hassas bileşenlerin dikkate alınması çok önemlidir."Sıcaklık çok hızlı değişirse, birçok bileşen kırılır.

En hassas bileşenin dayanabileceği maksimum termal değişim oranı, izin verilen maksimum eğim olur." Bununla birlikte, termal elemanlar kullanılmazsa ve verim maksimize edilirse, işlem süresini iyileştirmek için eğim ayarlanabilir.

Bu nedenle, birçok üretici bu eğimleri, evrensel olarak izin verilen maksimum hız olan 3.0°C/sn'ye yükseltir.Aksine, özellikle güçlü bir solvent içeren bir lehim pastası kullanılırsa, bileşeni çok hızlı ısıtmak kolaylıkla kontrol dışı bir sürece neden olur.Uçucu solventlerin gazdan arındırılması nedeniyle, pedlerden ve lehim plakalarından lehim dökülebilir.

Lehim topları, ön ısıtma aşamasında şiddetli gaz çıkışının ana sorunudur.Devre kartı, ön ısıtma aşaması sırasında sıcaklığa kadar ısındığında, sabit sıcaklık aşamasına veya yeniden akış öncesi aşamasına girmelidir.

Sabit sıcaklık bölgesi

Reflow lehimleme sabit sıcaklık bölgesi genellikle 60 ila 120 saniye maruz kalır, lehim pastası uçucularını ve akı aktivasyonunu gidermek için kullanılır, burada akı grubu oksitlenmeye ve bileşen uçlarında ve pedlerde azalmaya başlar.

Aşırı sıcaklıklar, lehimin sıçramasına veya kabarmasına ve ayrıca lehim pastası bağlantı pedlerinin ve bileşen terminallerinin oksidasyonuna neden olabilir.Benzer şekilde, sıcaklık çok düşükse, akı tam olarak etkinleştirilmeyebilir.

Kaynak bölgesi

Ortak tepe sıcaklığı, sıvıdan 20-40°C daha yüksektir.[1] Sınır, montajda en düşük yüksek sıcaklık direncine sahip bileşen (ısı hasarına en duyarlı bileşen) tarafından belirlenir.

Standart kılavuz, en hassas bileşenin maksimum işlem sıcaklığına ulaşmak için dayanabileceği maksimum sıcaklıktan 5°C çıkarmaktır.Bu sınırın aşılmasını önlemek için proses sıcaklığının izlenmesi önemlidir.

Ek olarak, yüksek sıcaklıklar (260°C'nin üzerinde) SMT bileşenlerinin iç yongalarına zarar verebilir ve intermetalik bileşiklerin büyümesini teşvik edebilir.Tersine, yeterince sıcak olmayan bir sıcaklık, bulamacın tamamen yeniden akmasını engelleyebilir.

Soğutma bölgesi

Son alan, işlenmiş levhayı kademeli olarak soğutmak ve lehim bağlantılarını katılaştırmak için kullanılan bir soğutma alanıdır.Uygun soğutma, aşırı metallerarası bileşiklerin oluşumunu veya bileşenlerde termal şok oluşmasını engelleyebilir.

Soğutma bölgesinin tipik sıcaklık aralığı 30-100°C'dir.Genellikle soğutma hızının 4°C/sn olması tavsiye edilir.Bu, sürecin sonuçları analiz edilirken dikkate alınması gereken parametredir.
